斗式提升机总装SW（ID:665872）

机械设备 / 输送提升设备 / 斗式提升机总装SW

142

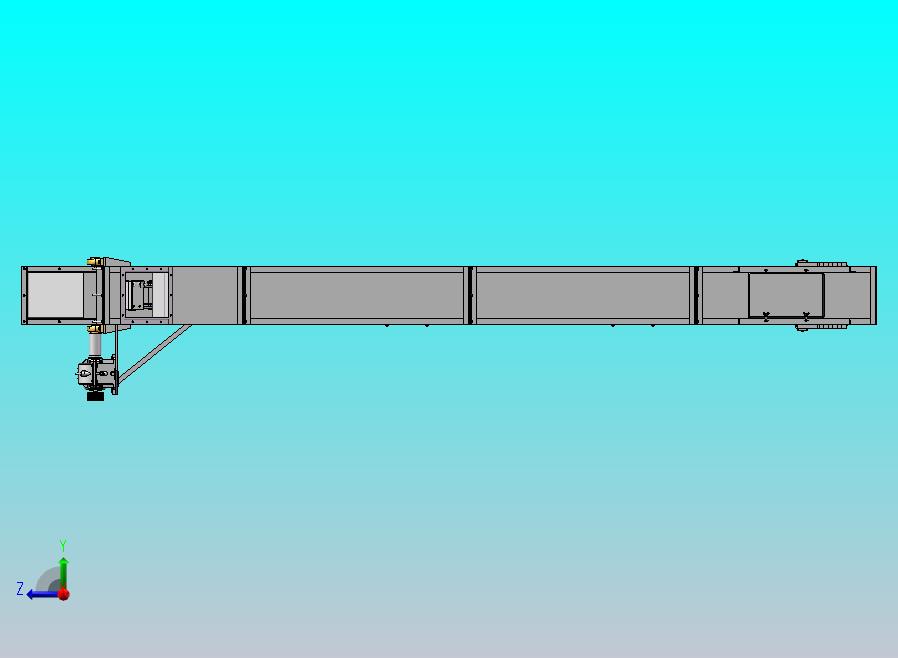

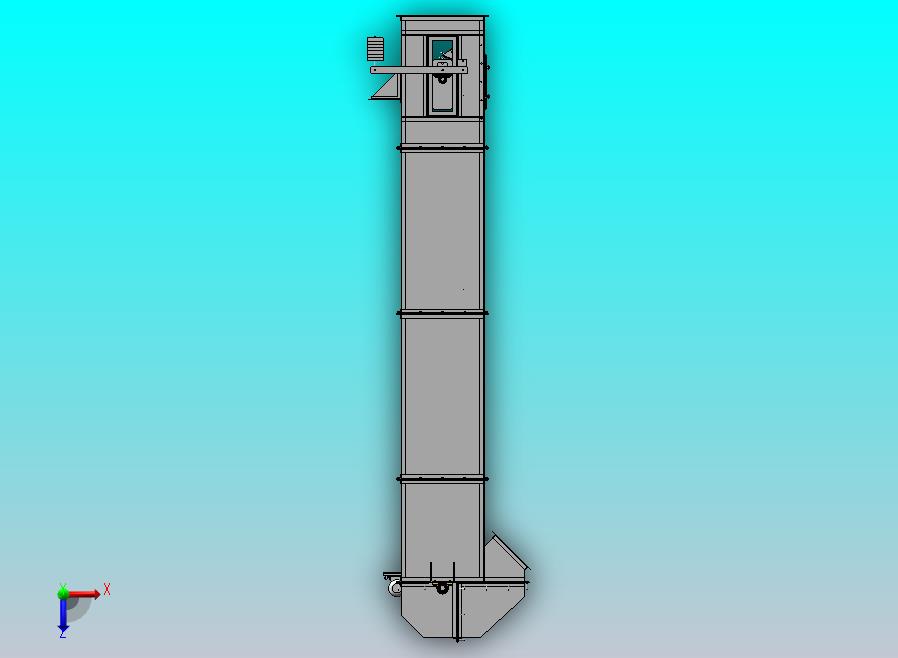

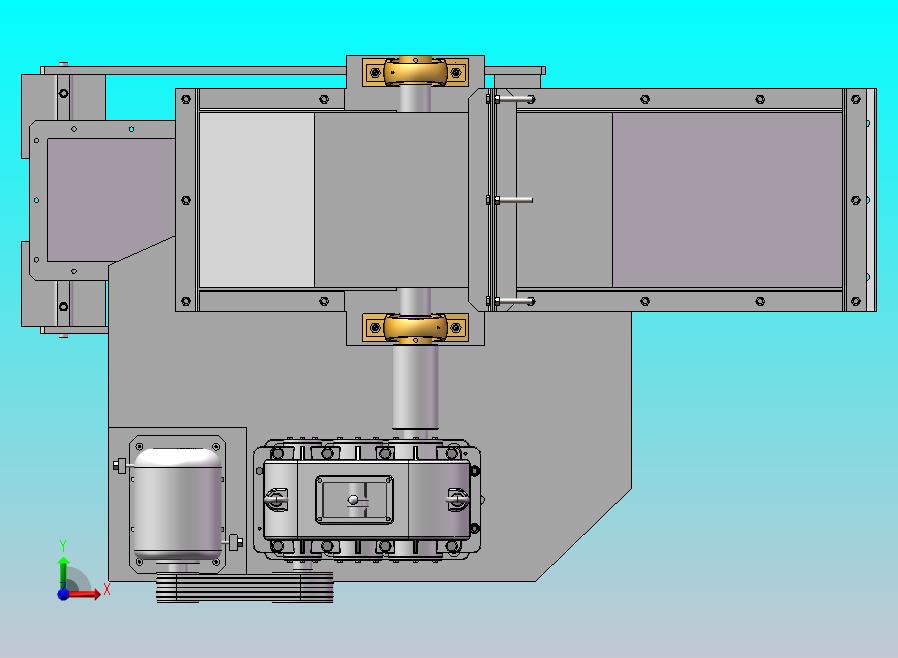

平面图

3D视图

文件列表

屿双网

#	文件名称	文件大小
1	0-斗式提升机总装.SLDASM	4.02 MB
2	0-斗式提升机总装.avi	22.9 MB
3	GB／T41-20001型六角螺母C级M16.SLDPRT	211 KB
4	GB／T5781-2000六角头螺栓全螺纹C级M16×35.SLDPRT	379 KB
5	GB／T62．1-2004蝶形螺母圆翼M12×1．75.SLDPRT	286 KB
6	GB／T7810-1995带立式座轴承UCP214.SLDPRT	329 KB
7	GB／T7810-1995带立式座轴承UELP210.SLDPRT	822 KB
8	GB／T93-1987标准型弹性垫圈(装配)16×4．1.SLDPRT	144 KB
9	III轴.sldprt	68.5 KB
10	II轴.sldprt	66.5 KB
11	II轴甩油环-2.sldprt	61.5 KB
12	I轴.sldprt	204 KB
13	circlips for shaft--type a large gb(GB_CONNECTING_PIECE_RING_RRA 65).sldprt	66 KB
14	curved single coil spring lock washers gb(GB_FASTENER_WASHER_CSLW 14).sldprt	62.5 KB
15	curved single coil spring lock washers gb(GB_FASTENER_WASHER_CSLW 16).sldprt	62.5 KB
16	eyebolts gb(GB_FASTENER_SCREWS_FRS M16-N).sldprt	93.5 KB
17	hex nut-fine pitch-style washer-grade ab gb(GB_HEXAGON_TYPE10_1 M14X1.5-N).sldprt	66.5 KB
18	hex nut-fine pitch-style washer-grade ab gb(GB_HEXAGON_TYPE10_1 M16X1.5-N).sldprt	66.5 KB
19	hexagon head bolts-full thread gb(GB_FASTENER_BOLT_STBAB A M12X30-N).sldprt	69 KB
20	hexagon head bolts-full thread gb(GB_FASTENER_BOLT_STBAB A M14X50-N).sldprt	69 KB
21	hexagon head bolts-full thread gb(GB_FASTENER_BOLT_STBAB A M16X120-N).sldprt	69 KB
22	hexagon head bolts-full thread gb(GB_FASTENER_BOLT_STBAB A M6X12-N).sldprt	69 KB
23	hexagon head bolts-full thread gb(GB_FASTENER_BOLT_STBAB A M8X16-N).sldprt	69 KB
24	parallel pins hardening steel gb(GB_CONNECTING_PIECE_PIN_DP 8X40).sldprt	61 KB
25	tapered roller bearings gb(Rolling bearings 33209 GB 297-94).sldprt	179 KB

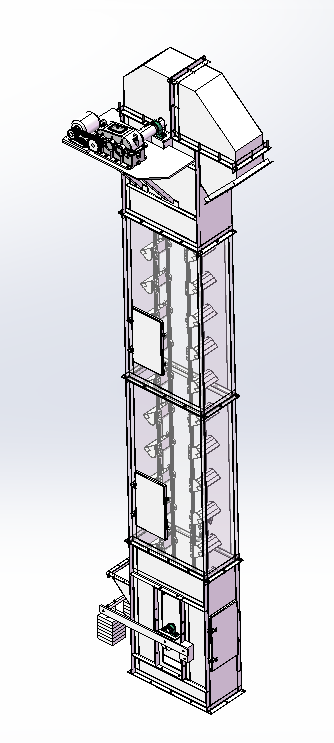

26	三维总图.png	48.6 KB

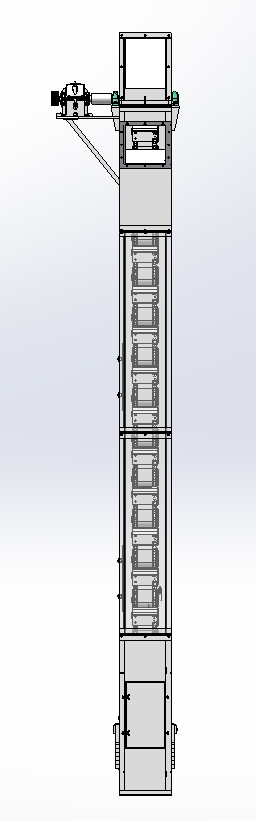

27	上轴.SLDPRT	297 KB
28	上部区段装配.SLDASM	684 KB
29	上部机壳.SLDPRT	626 KB
30	上部链轮装置装配.SLDASM	485 KB
31	下轴.SLDPRT	267 KB
32	下部区段装配.SLDASM	907 KB
33	下部张紧装置装配.SLDASM	560 KB
34	下部机壳.SLDPRT	1.07 MB
35	中部机壳.SLDPRT	657 KB
36	中部机壳装配.SLDASM	481 KB
37	主视图.png	38.1 KB
38	二级减速器装配.SLDASM	2.2 MB
39	传动装置装配I.SLDASM	2.33 MB
40	俯视图.png	18.5 KB
41	前视图.png	29.9 KB
42	右半罩壳.SLDPRT	430 KB
43	吊杆.SLDPRT	172 KB
44	固定架.SLDPRT	206 KB
45	垂重块.SLDPRT	146 KB
46	大带轮.SLDPRT	268 KB
47	导向架.SLDPRT	270 KB
48	导框.SLDPRT	282 KB
49	小带轮.SLDPRT	277 KB
50	左半罩壳.SLDPRT	392 KB
51	放油螺塞.sldprt	62 KB
52	斗链.SLDPRT	294 KB
53	斗链装配.SLDASM	384 KB
54	检修门.SLDPRT	278 KB
55	油塞垫片.sldprt	59 KB
56	油封I.sldprt	59 KB
57	油封II.sldprt	59 KB
58	油尺.sldprt	62 KB
59	环链勾.SLDPRT	275 KB
60	电机.SLDPRT	371 KB
61	电机安装板.SLDPRT	254 KB
62	皮带.SLDPRT	177 KB
63	皮带3.SLDPRT	55.5 KB
64	箱体.sldprt	296 KB
65	箱盖.sldprt	281 KB
66	联轴器.SLDPRT	175 KB
67	螺栓组件.SLDASM	226 KB
68	视孔盖.sldprt	63.5 KB
69	视孔盖垫片.sldprt	66.5 KB
70	调整垫I.sldprt	61 KB
71	调整垫II.sldprt	61.5 KB
72	调整垫III.sldprt	61.5 KB
73	轮体-I.SLDPRT	279 KB
74	轮体轮缘装配.SLDASM	407 KB
75	轮缘.SLDPRT	225 KB
76	轴承盖I-2.sldprt	64 KB
77	轴承盖I.sldprt	183 KB
78	轴承盖II-2.sldprt	64 KB
79	轴承盖III - 2.sldprt	64 KB
80	轴承盖III.sldprt	66 KB
81	进料口.SLDPRT	408 KB
82	连杆.SLDPRT	163 KB
83	通气塞.sldprt	68 KB
84	铁链.SLDPRT	281 KB
85	链接螺栓.SLDPRT	226 KB
86	防护板.SLDPRT	174 KB
87	驱动装置底座.SLDPRT	124 KB
