家用饭店蒸汽柜（ID:687983）

机械设备 / 非标机械 / 家用饭店蒸汽柜

121

平面图

3D视图

文件列表

屿双网

#	文件名称	文件大小
1	2分之1铜宝塔.SLDPRT	199 KB
2	3.2kw加热管.SLDPRT	310 KB
3	CLAMPDAND快装卡箍DN32.SLDPRT	106 KB
4	DN10-90（参数待确定）.SLDPRT	207 KB
5	DN15 G1-2 电磁阀.SLDPRT	409 KB
6	DN15-90.SLDPRT	198 KB
7	DN15-三通.SLDPRT	145 KB
8	DN15-直管 2.SLDPRT	122 KB
9	DN15-直管 3.SLDPRT	121 KB
10	DN15-直管 4.SLDPRT	122 KB
11	DN15-直管 5.SLDPRT	122 KB
12	DN15-直管 6.SLDPRT	122 KB
13	DN15-直管 7.SLDPRT	123 KB
14	DN15-直管.SLDPRT	198 KB
15	DN32快装.SLDASM	97.9 KB
16	DN50-直管.SLDPRT	137 KB
17	GB／T6170-20001型六角螺母A级和B级M6.SLDPRT	99.9 KB
18	GB／T70．2-2000内六角平圆头螺钉M3×12.SLDPRT	296 KB
19	GB／T70．2-2000内六角平圆头螺钉M6×30.SLDPRT	188 KB
20	GB／T70．3-2000内六角沉头螺钉M6×25.SLDPRT	346 KB
21	GB／T819．1-2000十字槽沉头螺钉M4×14.SLDPRT	127 KB
22	LS102 ABS黑色塑料暗拉手.SLDPRT	324 KB
23	PT100温度传感器.SLDPRT	105 KB
24	W-FERRULE焊接端头DN32.SLDPRT	78 KB
25	ZQG.0.0.00-00 蒸汽柜总装.SLDASM	2.91 MB
26	ZQG.0.0.00-00 蒸汽柜总装.STEP	14.6 MB
27	ZQG.0.0.00-01 柜体.SLDPRT	576 KB
28	ZQG.0.0.00-02 蒸汽柜前门.SLDPRT	155 KB
29	ZQG.0.0.00-03 蒸汽柜内腔.SLDPRT	391 KB
30	ZQG.0.0.00-04 蒸汽柜水箱.SLDPRT	189 KB
31	ZQG.0.0.00-05 蒸汽柜底部.SLDPRT	370 KB
32	ZQG.0.0.00-06 蒸汽柜后盖.SLDPRT	450 KB
33	ZQG.0.0.00-07 蒸汽柜侧门.SLDPRT	188 KB
34	ZQG.0.0.00-09 上盖.SLDPRT	202 KB
35	ZQG.0.0.00-11 有机玻璃.SLDPRT	128 KB
36	ZQG.0.0.00-12 有机玻璃固定罩.SLDPRT	147 KB
37	ZQG.0.0.00-13 加强筋.SLDPRT	101 KB
38	ZQG.0.0.00-14 固定脚.SLDPRT	69.7 KB
39	ZQG.0.0.00-15 蒸汽柜托.SLDPRT	94.8 KB
40	ZQG.0.0.00-16 蒸汽柜盘.SLDPRT	214 KB
41	ZQG.0.0.00-17 铰链垫片.SLDPRT	88.8 KB
42	ZQG.0.0.00-18 固定脚 - 水箱.SLDPRT	76.4 KB
43	ZQG.1.0.00-00 蒸汽柜门装配.SLDASM	631 KB
44	ZQG.1.0.00-01 蒸汽柜门1.SLDPRT	266 KB
45	ZQG.1.0.00-02 镀膜热反射玻璃双层.SLDPRT	57.2 KB
46	ZQG.1.0.00-03 蒸汽柜门2.SLDPRT	97.7 KB
47	ZQG.1.0.00-08 蒸汽柜门3.SLDPRT	140 KB
48	ZQG.1.0.00-4 蒸汽柜玻璃支撑条.SLDPRT	206 KB
49	ZQG.2.0.00-00 水箱装配.SLDASM	715 KB

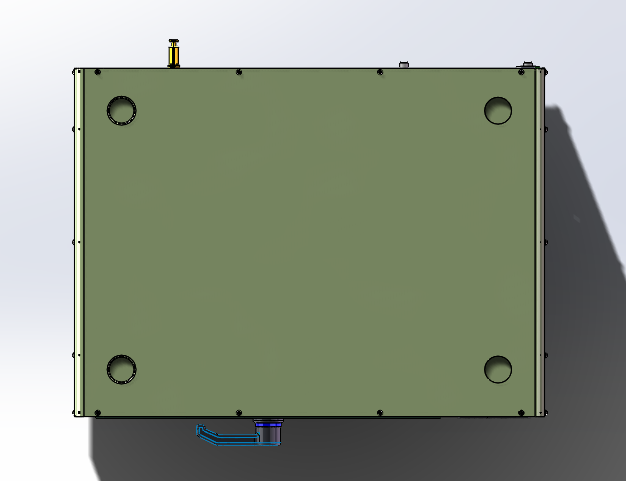

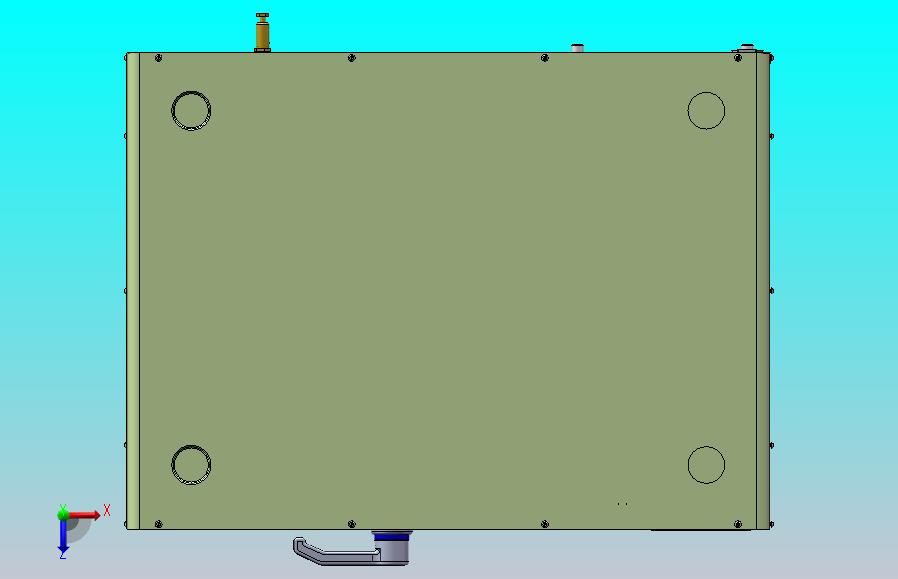

50	俯视图.png	71 KB
51	内螺纹M12X1.5.SLDPRT	120 KB

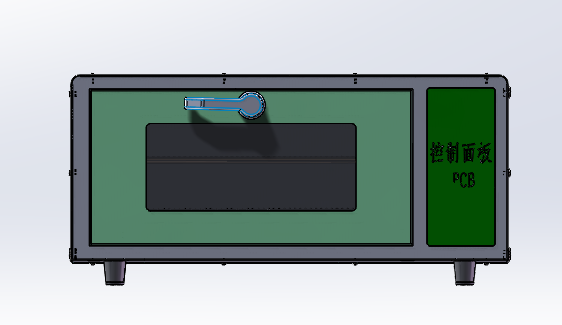

52	前侧图.png	42.2 KB

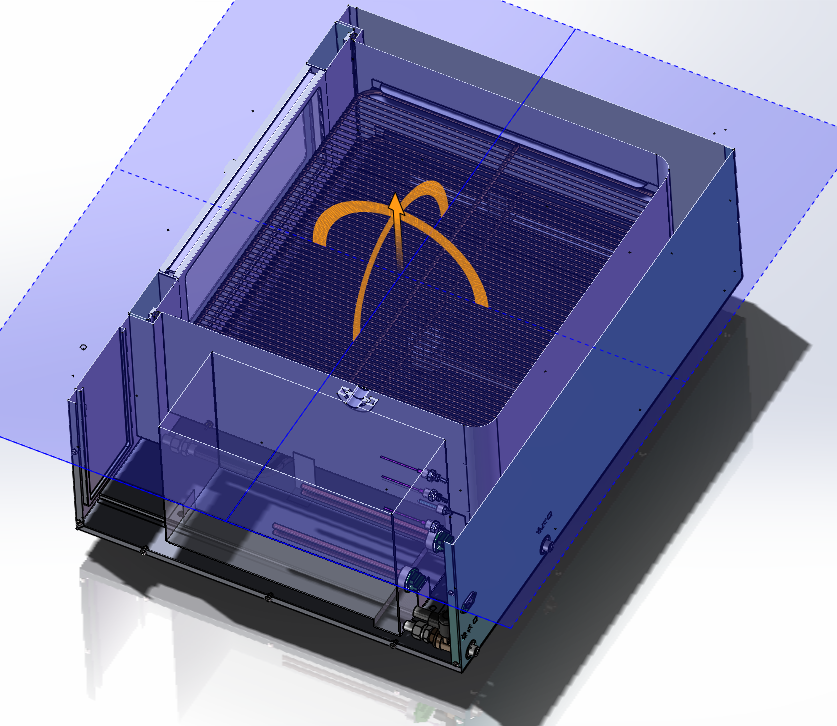

53	剖视图.png	331 KB
54	加热器.SLDPRT	271 KB
55	加热器内螺纹.SLDPRT	121 KB
56	加热管.SLDPRT	309 KB
57	双门内翻塔扣门口.SLDPRT	111 KB

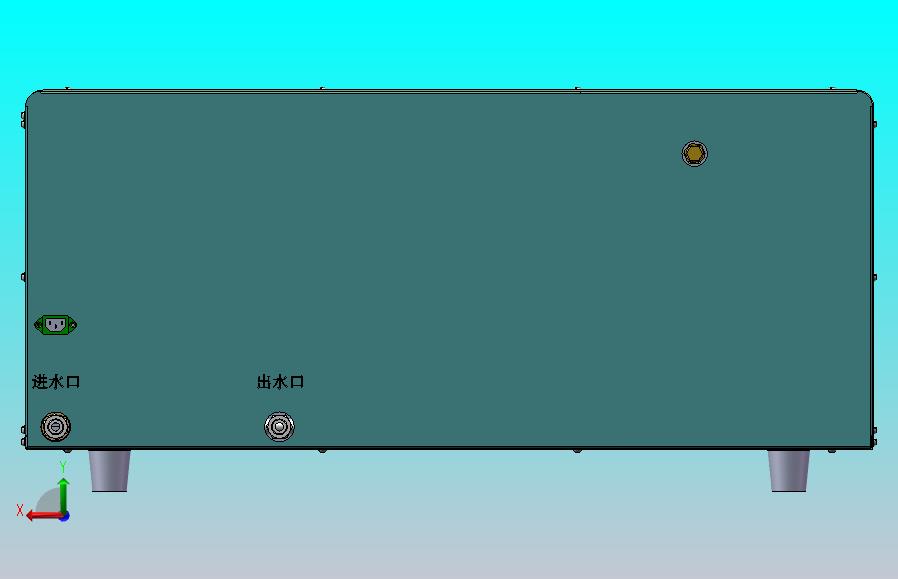

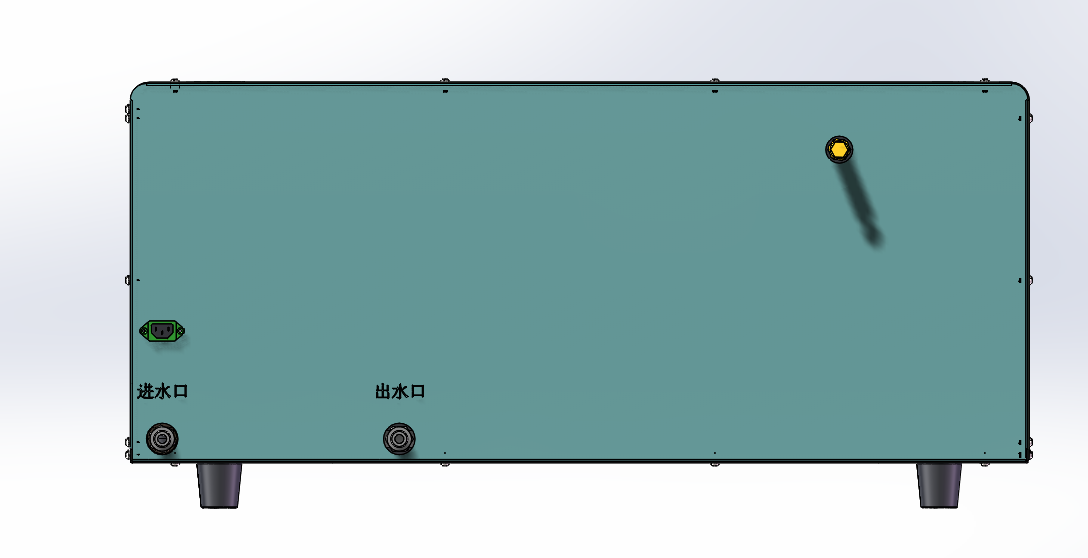

58	后侧图.png	104 KB
59	安全阀 2分 1-4 5kg.SLDPRT	151 KB
60	密封条胶e字条.SLDPRT	131 KB

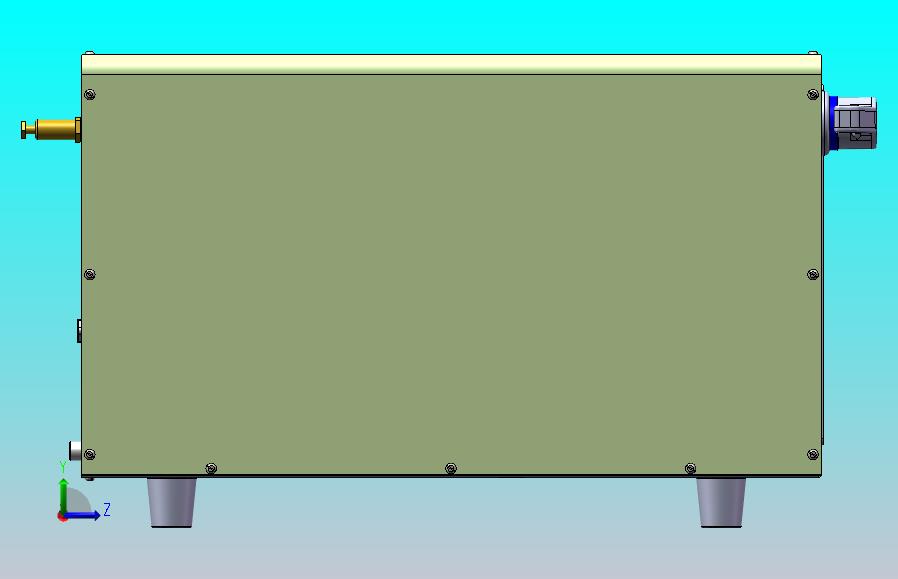

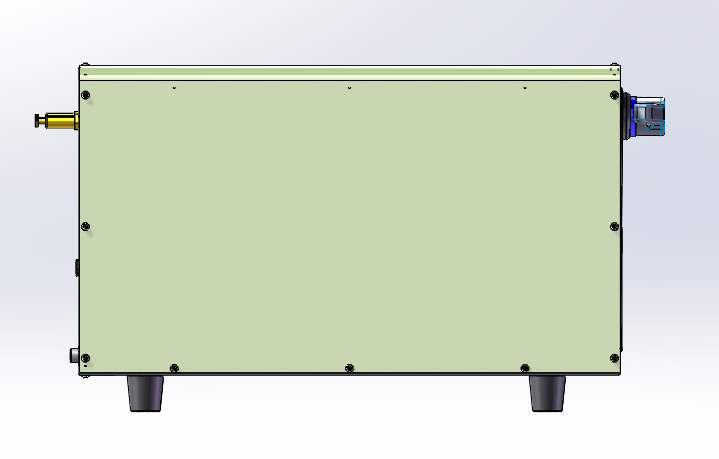

61	左侧图.png	40.3 KB
62	开关门磁开关 WB-SF038RR -线.SLDPRT	88.2 KB
63	开关门磁开关 WB-SF038RR.SLDPRT	81.8 KB
64	快装卡箍.SLDPRT	102 KB

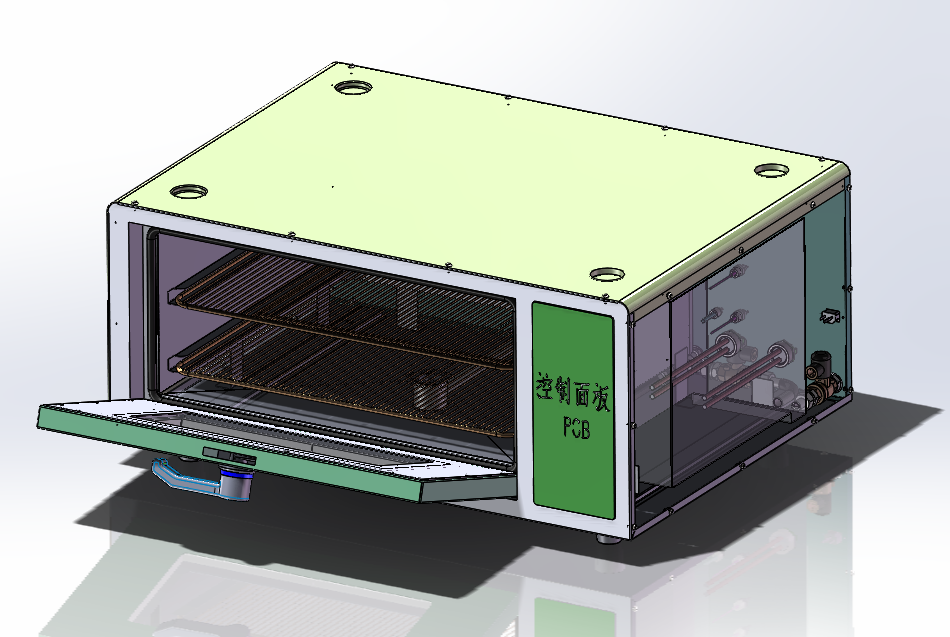

65	打开图.png	283 KB
66	扭力铰链0730 -2.SLDPRT	449 KB
67	扭力铰链0730.SLDPRT	437 KB
68	排水口过滤网器特小号-6.4cm.SLDPRT	471 KB
69	接头 G1-4 D0=14.SLDPRT	115 KB
70	接头 G1-2 D0=16.SLDPRT	204 KB
71	控制面板.SLDPRT	390 KB
72	水器连接管1.SLDPRT	182 KB
73	水器连接管2.SLDPRT	190 KB
74	浮球液位 304高温高压0~220V.SLDPRT	283 KB
75	液位内螺纹.SLDPRT	121 KB
76	液位探针.SLDPRT	376 KB
77	温度探针带螺纹感温头.SLDPRT	94.7 KB
78	温度探针带螺纹感温头KG-A161.SLDPRT	97.7 KB
79	焊接式圆柱管螺纹端直通管接头 G1-2 D0=16.SLDPRT	221 KB
80	电源插座.SLDPRT	174 KB
81	脚垫 50x40x50 上海荣春.SLDPRT	110 KB
82	蒸汽柜模型4 16.8.3.SLDPRT	6.23 MB
83	蒸汽柜模型4 把手.SLDPRT	1.33 MB
84	蒸汽装置模型4.SLDPRT	6.23 MB
85	蒸汽装置盘.SLDPRT	208 KB
86	蒸汽装置门2.SLDPRT	94.5 KB
87	蒸饭柜把手左开门.SLDPRT	696 KB

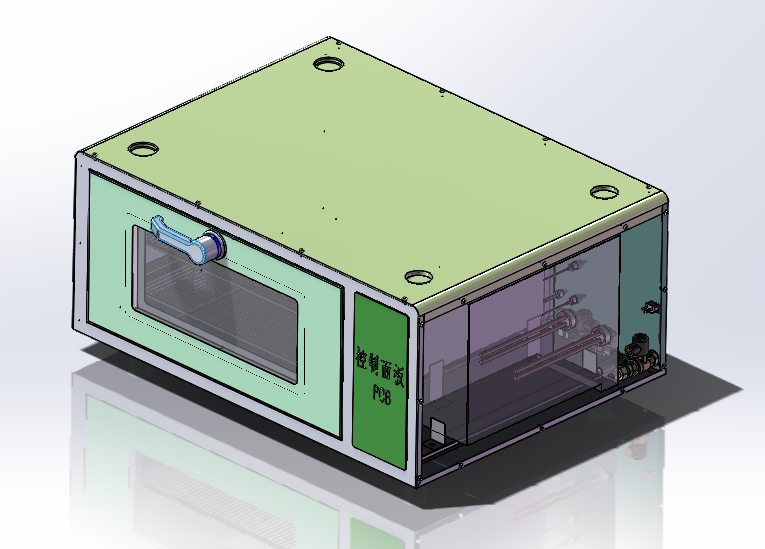

88	轴侧图.png	212 KB

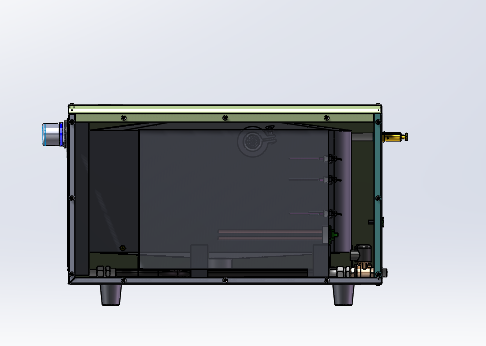

89	透视图.png	44.7 KB
