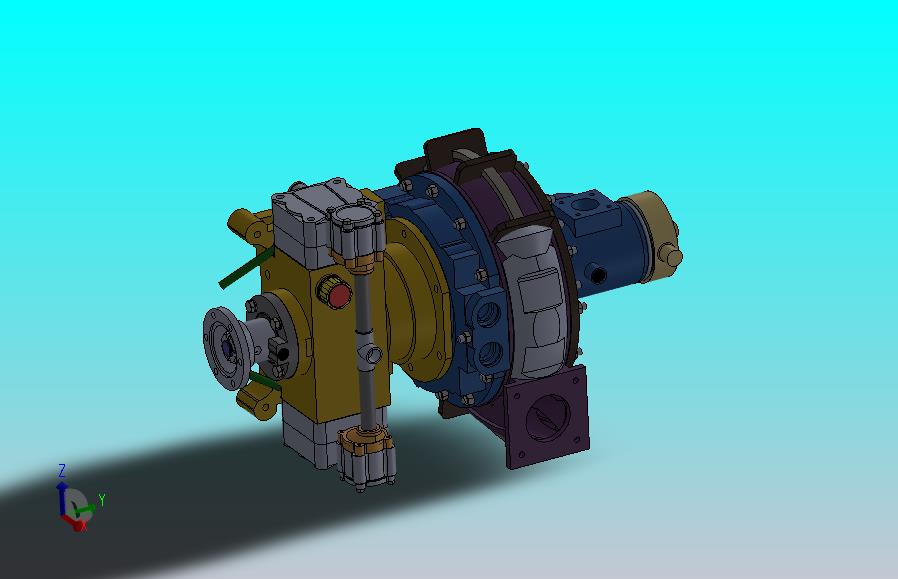

（详解）消防泵设计模型（ID:734834）

机械设备 / 非标机械 / （详解）消防泵设计模型

104

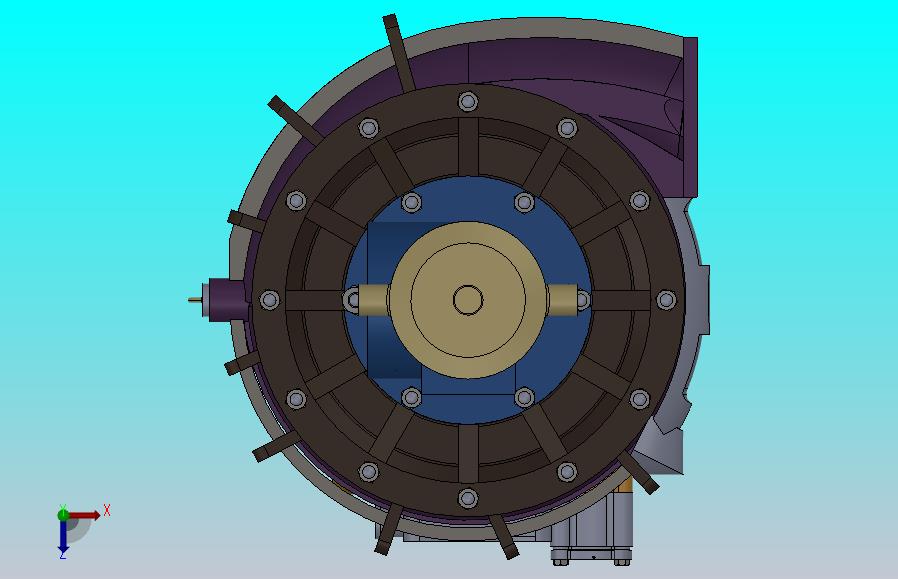

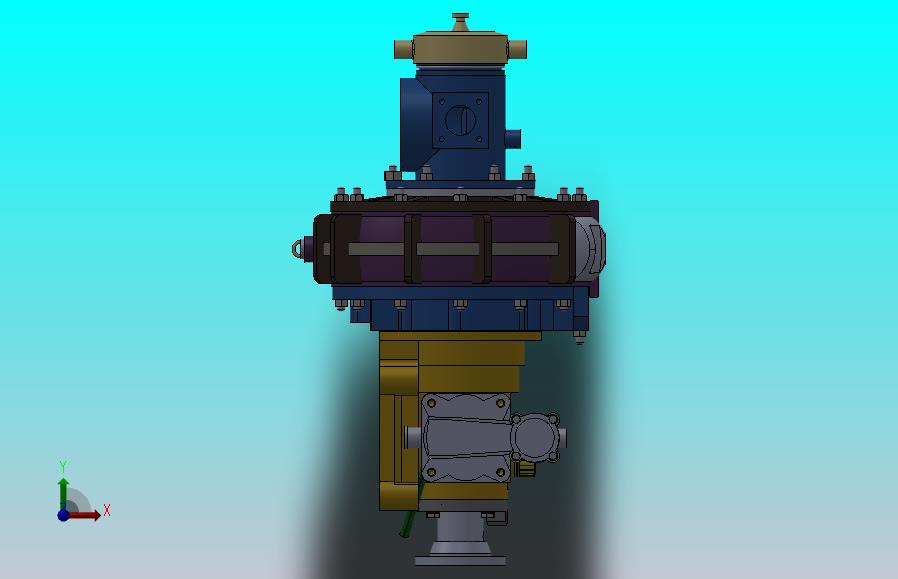

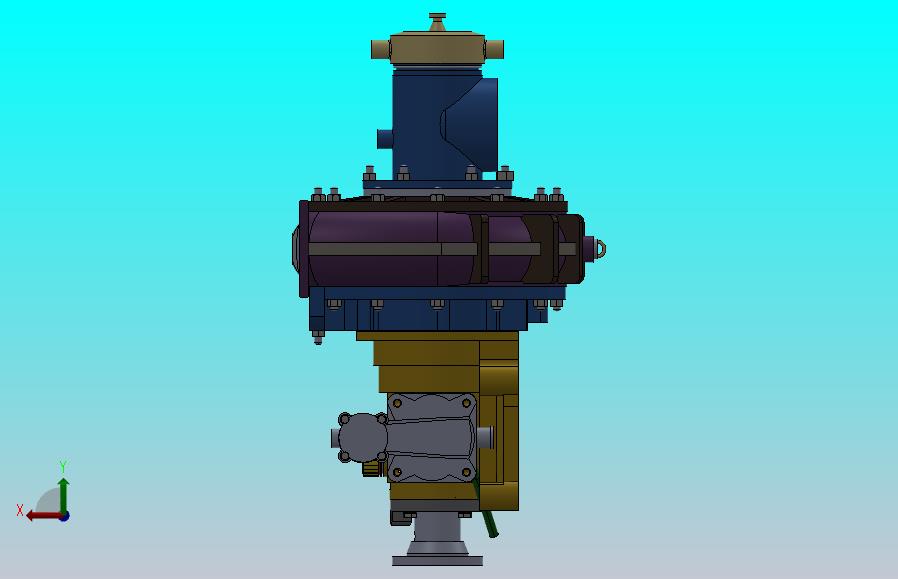

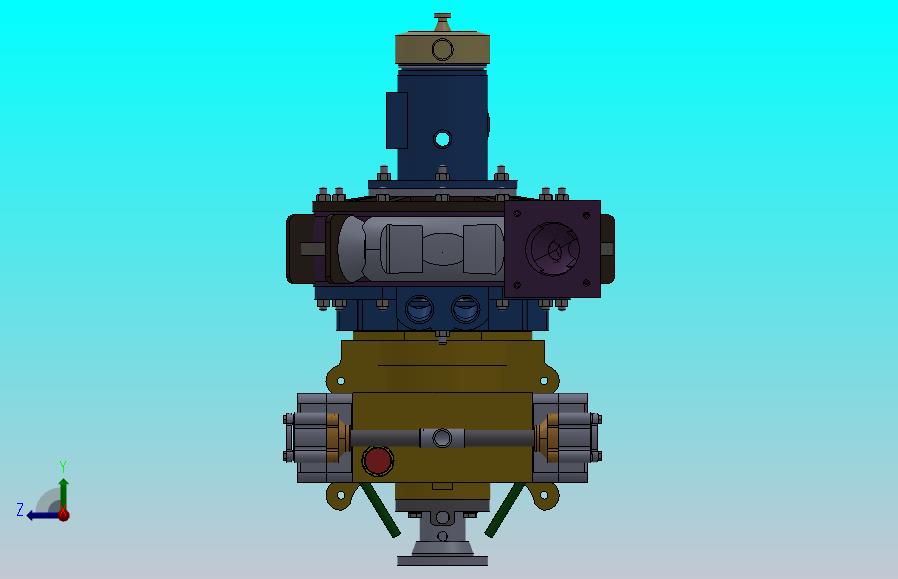

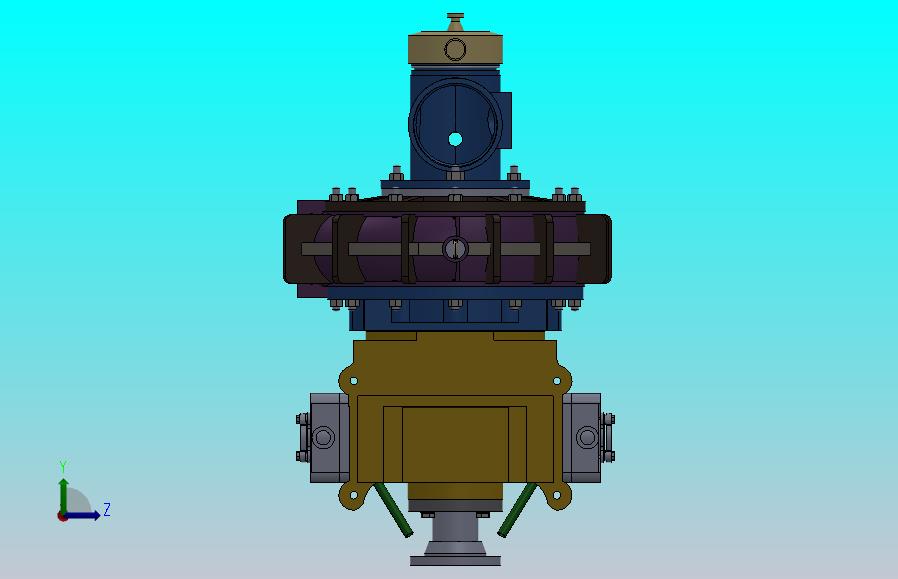

平面图

3D视图

文件列表

屿双网

#	文件名称	文件大小
1	5.Oil Seal Bush Front BRG.sldprt	49 KB
2	6.Oil seal bush rear ringSLDPRT.sldprt	47.5 KB
3	Air Breather diaphragm.sldprt	150 KB
4	Air Breather.sldprt	53.5 KB
5	Bearing Housing.sldprt	166 KB
6	Bearing lock.sldprt	66 KB
7	Blank Cap.sldprt	111 KB
8	Compression Spring--1 (Primer).sldprt	68.5 KB
9	Cotter pin.sldprt	61.5 KB
10	Coupling.sldprt	56 KB
11	Diaphragm.sldprt	54.5 KB
12	Diaphram Cover.sldprt	75 KB
13	End castle nut.sldprt	62.5 KB
14	Front Cover.sldprt	123 KB
15	Front bearing cover.sldprt	51 KB
16	High Pressure Impeller.sldprt	361 KB
17	High Pressure Plate.sldprt	150 KB
18	Key1.sldprt	48.5 KB
19	Key2.sldprt	48.5 KB
20	Key3.sldprt	48.5 KB
21	LP Impeller Final.sldprt	202 KB
22	Main Body.sldprt	935 KB
23	Main Cam.sldprt	52.5 KB
24	Neck Ring.sldprt	110 KB
25	O RING PUMP BODY.sldprt	83.5 KB
26	O RING behind pump body.sldprt	49 KB
27	O ring 16-1.5.sldprt	83.5 KB
28	Oil Breather.sldprt	98.5 KB
29	Oil Seal Bush.sldprt	52 KB
30	Part-Carbon Seal.sldprt	47.5 KB
31	Part-Seal Bush.sldprt	48.5 KB
32	Part1.sldprt	102 KB
33	Part4^Part- Seal Bush Assembly.sldprt	48.5 KB
34	Part5^Part- Seal Bush Assembly.sldprt	55.5 KB
35	Part7^Volute Casing Assembly.sldprt	63 KB
36	Primer Body.sldprt	96 KB
37	Primer Connector.sldprt	275 KB
38	Primer Piston Tip.sldprt	47.5 KB
39	Primer Piston or Handle.sldprt	70 KB
40	Primer Seal.sldprt	49 KB
41	Primer body-.sldprt	118 KB
42	Pump Body.sldprt	179 KB
43	Rear Neck Ring.sldprt	50.5 KB
44	Rear Oil seal Plate.sldprt	107 KB
45	Rubber Washer.sldprt	47 KB
46	Rubber Washer^Main Assembly after priming 2014.sldprt	47.5 KB
47	Rubber cover.sldprt	74 KB
48	SS Ring.sldprt	47 KB
49	Seal Cover.sldprt	82.5 KB
50	Seal pu 23-16-3.sldprt	47 KB
51	Section Eye.sldprt	194 KB
52	Shaft.sldprt	725 KB
53	Spring 2 primer.sldprt	62 KB
54	Spring Holder.sldprt	83.5 KB
55	Spring Holder2.sldprt	49 KB
56	Spring for mechanical seal.sldprt	59 KB
57	Square sleeve.sldprt	51 KB
58	Stud volute and body 90 mm.sldprt	50.5 KB
59	Support L.sldprt	51.5 KB
60	Support S.sldprt	51.5 KB
61	Taper Bush.sldprt	82.5 KB
62	Washer-1.sldprt	49 KB
63	Washer-2.sldprt	47 KB
64	Weight Cam.sldprt	53.5 KB
65	cotter key.sldprt	56.5 KB
66	double row cylindrical roller bearing_is_IS 6458 DC - 30-40-S.sldprt	65 KB
67	hex bolt_am_B18.2.3.5M - Hex bolt M6 x 1.0 x 60 --18N.sldprt	53.5 KB
68	hex nut heavy_am_B18.2.4.6M - Heavy hex nut, M12 x 1.75 --W-N.sldprt	56.5 KB
69	hex nut style 2 gradeab_iso_Hexagon Nut ISO - 4033 - M6 - W - N.sldprt	56.5 KB
70	hex nut style 2_am_B18.2.4.2M - Hex nut, Style 2, M10 x 1.5, with 16mm WAF --D-N.sldprt	58.5 KB
71	hexagon fit bolt_is_IS 3640 - M8 x 25 x 14.5-N.sldprt	54.5 KB
72	hexagon nut style 1_is_IS 1364-3 - M10-W-N.sldprt	56 KB
73	hhb(grade c)_is_IS 1363(Part1) - M10 x 45 x 45-WN.sldprt	56 KB
74	o ring 25-2.sldprt	83.5 KB
75	o ring 37x2 bearing housing end.sldprt	83.5 KB
76	o ring 50x3.sldprt	83.5 KB
77	o-rings_am_J515353x1107H.sldprt	46 KB
78	oil seal 72x50x10.sldprt	47.5 KB
79	priming tube 22x19x108.3.sldprt	47.5 KB
80	pu seal.sldprt	47 KB
81	seal 75x60x8.sldprt	47 KB
82	seal pu 92-100-6.5.sldprt	47.5 KB
83	single row radial ball bearing_is_IS 6455 SR - 10-50-S.sldprt	64 KB
84	slotted nut (precision grade)_is_IS 2232 P - M24x2.0-N.sldprt	75 KB
85	socket head cap screw_am_B18.3.1M - 8 x 1.25 x 12 Hex SHCS -- 12NHX.sldprt	54.5 KB
86	socket head cap screw_iso_ISO 4762 M10 x 50 --- 50N.sldprt	56.5 KB
87	socket head cap screw_iso_ISO 4762 M4 x 10 --- 10N.sldprt	60 KB
88	socket head cap screw_iso_ISO 4762 M6 x 50 --- 24N.sldprt	60 KB
89	spring lock washer 3063_is_IS 3063- 10-B.sldprt	58.5 KB
90	spring lock washer 3063_is_IS 3063- 8-A.sldprt	60.5 KB
91	stud 10x1.5x40_2.sldprt	47.5 KB
92	stud 10x1.5x50.sldprt	47.5 KB
93	t joint primer.sldprt	66.5 KB
94	volute bsp bottom.sldprt	102 KB
95	（详解）消防泵设计模型.SLDASM	8.83 MB
