机身框飞行员后面的框（ID:738316）
41
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 30027-11-12 botom longeron brkt.SLDPRT | 53.6 KB |
| 2 | 30027-1145 PACKING PLATE.SLDPRT | 111 KB |
| 3 | 30027-1161 WEB STIFFENER B.SLDPRT | 70 KB |
| 4 | 30027-1161 WEB STIFFENER.SLDPRT | 72.5 KB |
| 5 | 30027-1190SIDE CHANNEL.SLDPRT | 104 KB |
| 6 | 30027-157 DIAGONAL TUBE.SLDPRT | 140 KB |
| 7 | 30027-1961 nut.SLDPRT | 99.3 KB |
| 8 | 30027-1963 bolt.SLDPRT | 650 KB |
| 9 | 30027-1981 knurled nut.SLDPRT | 601 KB |
| 10 | 30027-245 BOTTOM TIE PLATE.SLDPRT | 105 KB |
| 11 | 33727 79 buttstrap.SLDPRT | 110 KB |
| 12 | 33727-469 DOUBLER.SLDPRT | 112 KB |
| 13 | 33727-57-E Aft Starboard Web Frame 11.tif | 286 KB |
| 14 | 33727-57-E Aft Starboard Web Frame 11.tif | 286 KB |
| 15 | 33727-687 CHANNEL.SLDPRT | 154 KB |
| 16 | 33727-81 DATUM PLATE.SLDPRT | 141 KB |
| 17 | 35027 309 PACKING BLOCK.SLDPRT | 93.6 KB |
| 18 | 35027-331 STIFFENING CHANNEL.SLDPRT | 114 KB |
| 19 | 35027-333 CAPPING PIECE.SLDPRT | 141 KB |
| 20 | 35027-335 SIDE CHANNEL.SLDPRT | 147 KB |

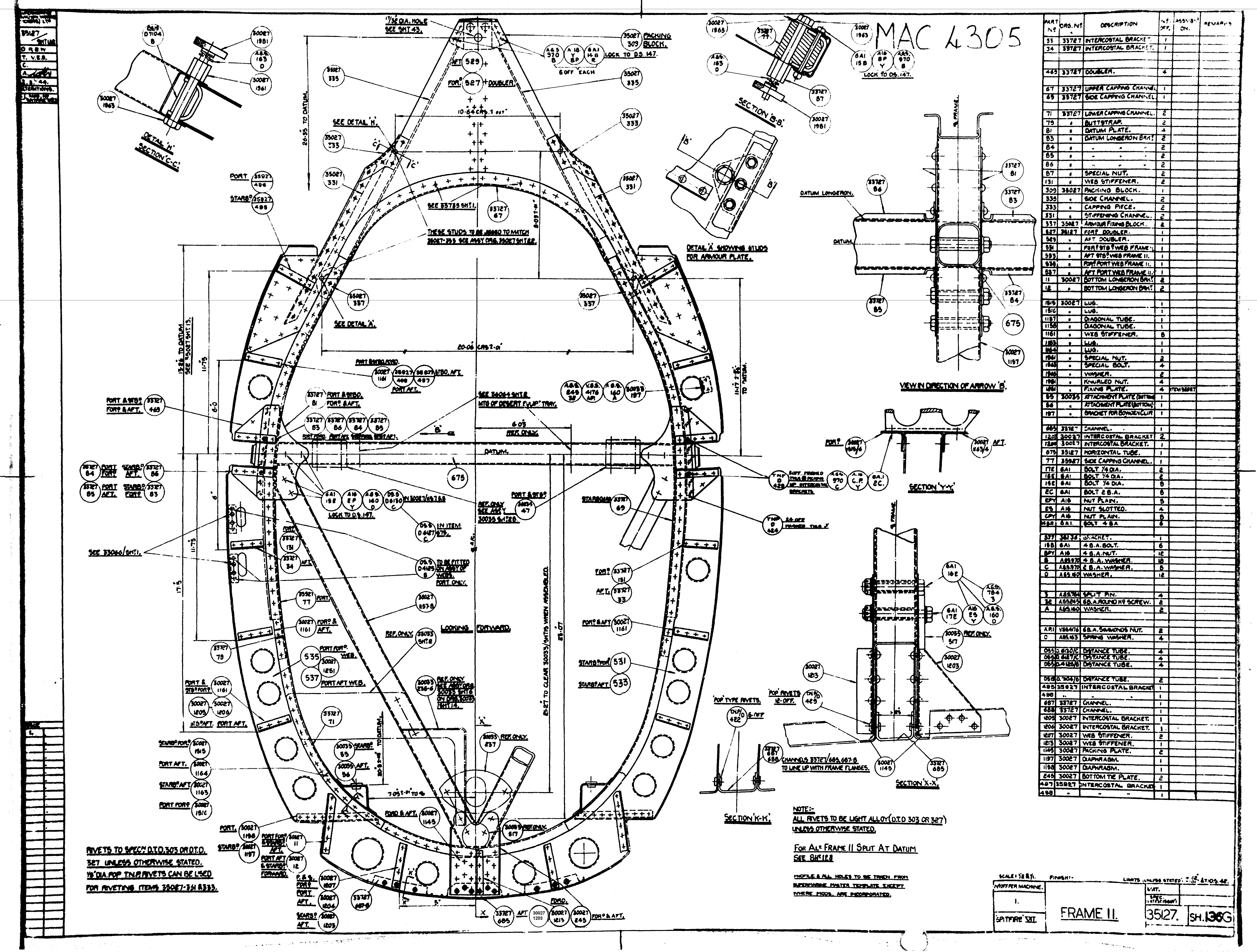

| 21 | 35127-136-G Frame 11.jpg | 11.1 MB |
| 22 | 35127-41- Frame 11.tif | 918 KB |

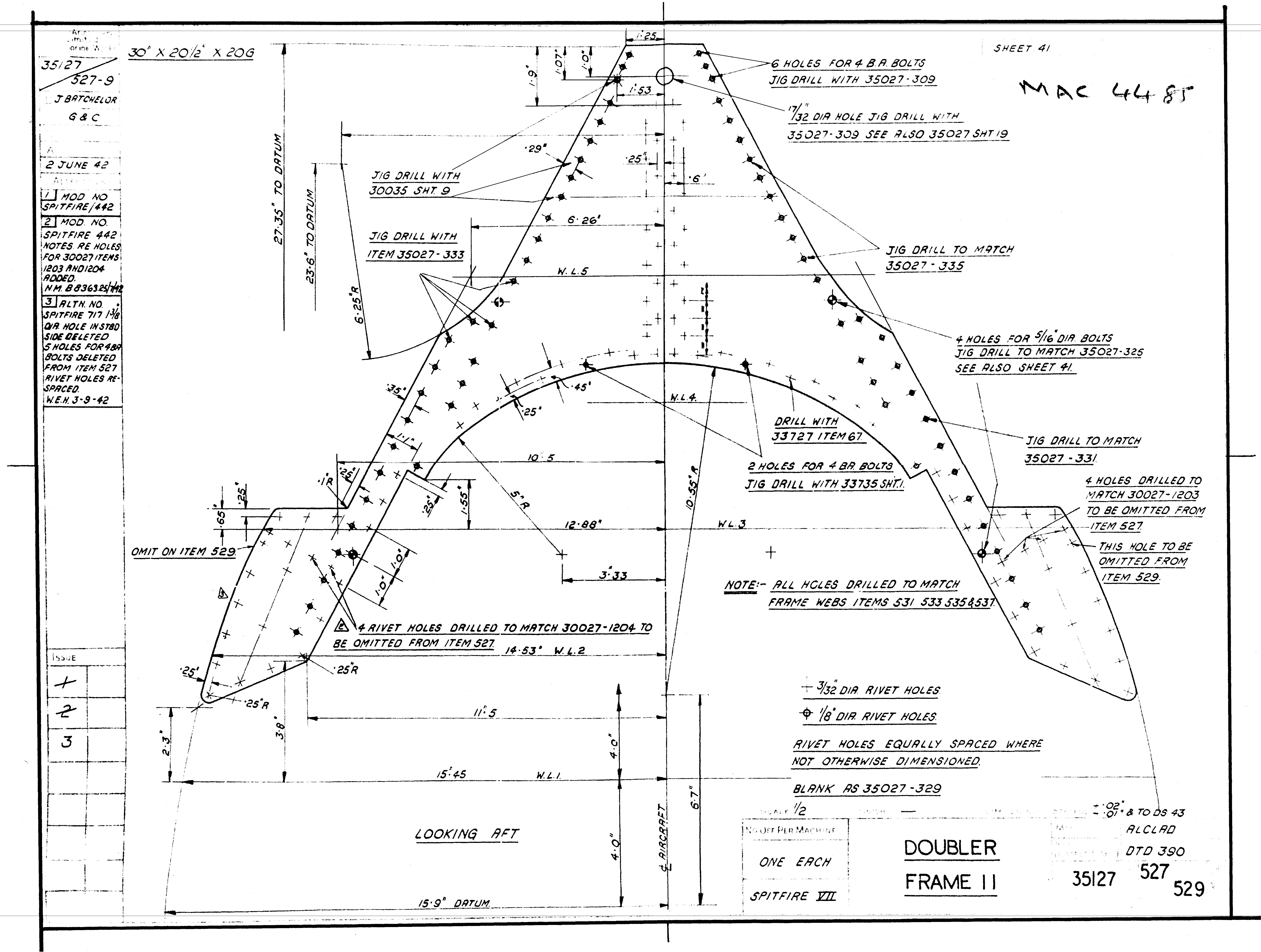

| 23 | 35127-527,529- Doubler Frame 11.jpg | 4.4 MB |
| 24 | 35127-527-529 DOUBLER FRAME 11.SLDPRT | 1.67 MB |
| 25 | 35127-535 FWD PORT WEB FRAME 11.SLDPRT | 1.34 MB |
| 26 | 35127-535-E Forward Port Web Frame 11.tif | 500 KB |
| 27 | 35127-537 AFT PORT WEB FRAME 11.SLDPRT | 1.52 MB |
| 28 | 35127-537-E Aft Port Web Frame 11.jpg | 3.68 MB |
| 29 | 35127-675 HOR TUB FRAME 11.SLDPRT | 153 KB |
| 30 | 35727-67-69 CAPPING CHANNEL.SLDPRT | 782 KB |
| 31 | 35727-685 CHANNEL.SLDPRT | 192 KB |
| 32 | BOLT 250x1447 BSF.SLDPRT | 311 KB |
| 33 | FRAME 11 ASSEMBLY.SLDASM | 4.23 MB |
| 34 | FRAME 11 ASSEMBLY.STEP | 20.8 MB |
| 35 | FRAME 11 ASSY.83.jpg | 3.16 MB |
| 36 | FRAME 11 ASSY.84.jpg | 3.07 MB |
| 37 | FRAME 11 ASSY.86.jpg | 2.48 MB |
| 38 | FRAME 11 INNER CHANNEL.SLDPRT | 784 KB |
| 39 | Mirror30027-11-12 botom longeron brkt.SLDPRT | 37.5 KB |
| 40 | Mirror35127-535 FWD PORT WEB FRAME 11.SLDPRT | 647 KB |
| 41 | Mirror35127-537 AFT PORT WEB FRAME 11.SLDPRT | 721 KB |
| 42 | NUT CASTLE 250 BSF.SLDPRT | 298 KB |
| 43 | RIVET MS20470 093x078.SLDPRT | 123 KB |
| 44 | RIVET MS20470 09x078.SLDPRT | 125 KB |
| 45 | RIVET MS20470 108x078.SLDPRT | 125 KB |
| 46 | RIVET MS20470 125x078.SLDPRT | 123 KB |
| 47 | RIVET MS20470 125x108.SLDPRT | 126 KB |
| 48 | RIVET MS20470 125x144.SLDPRT | 137 KB |
| 49 | SPLIT PIN 250.SLDPRT | 172 KB |
