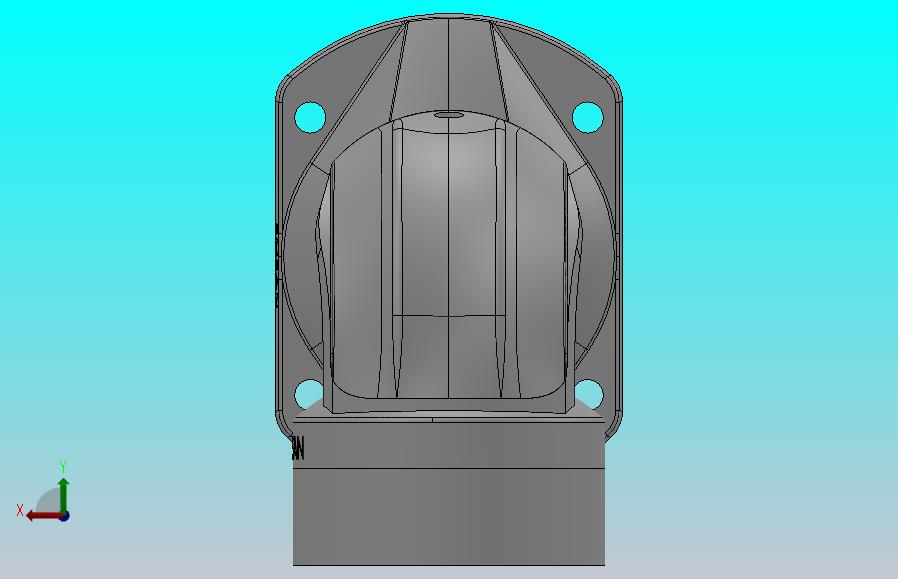

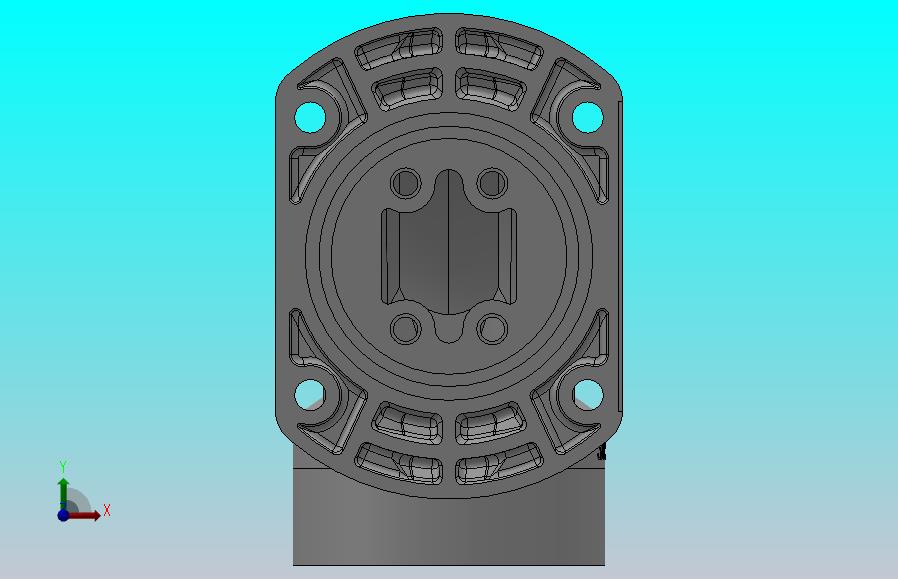

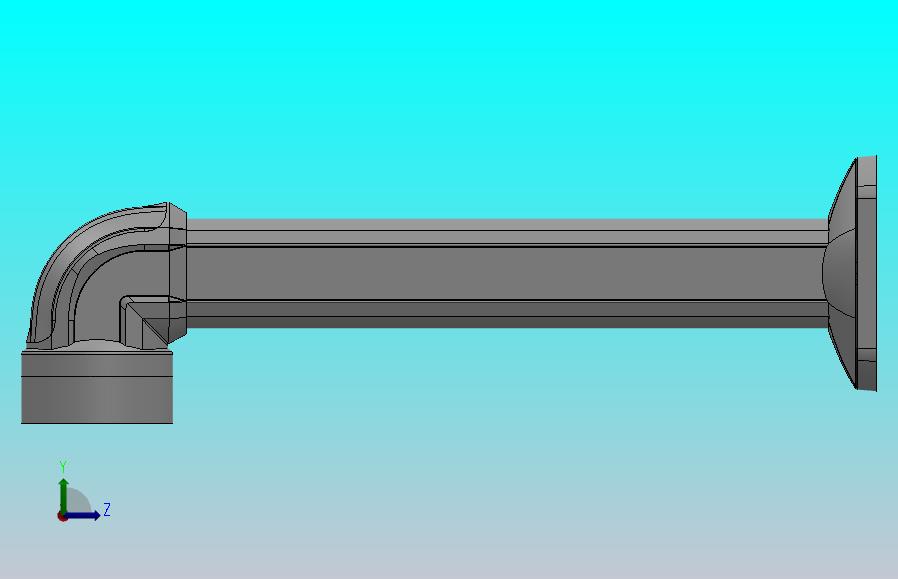

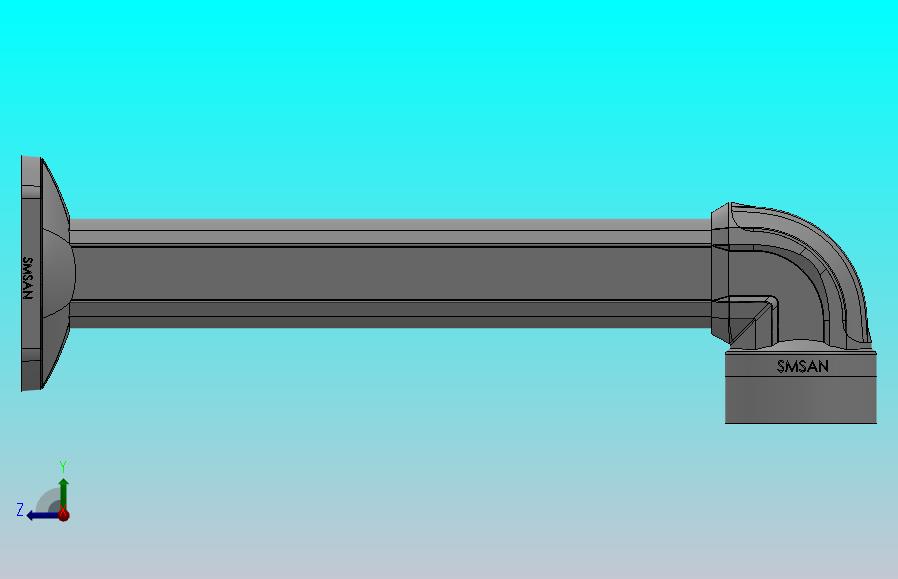

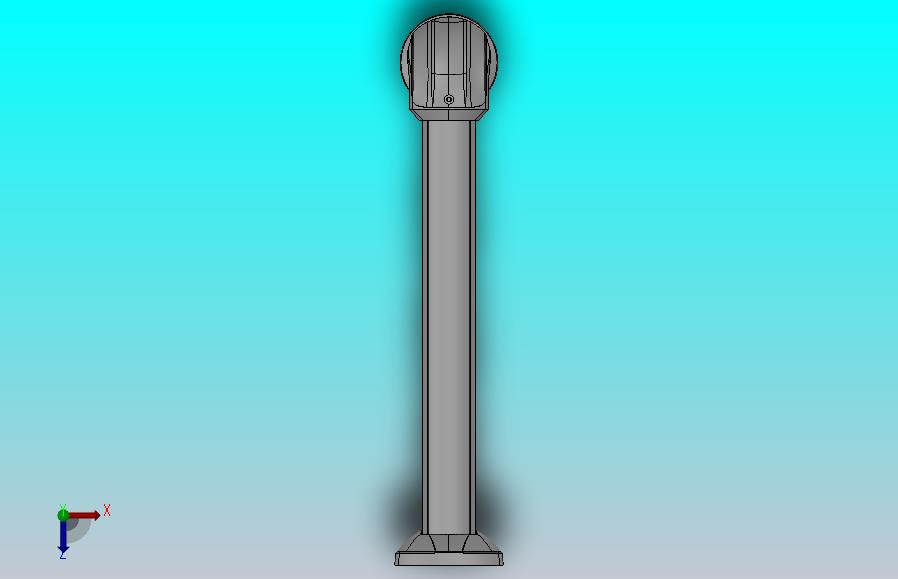

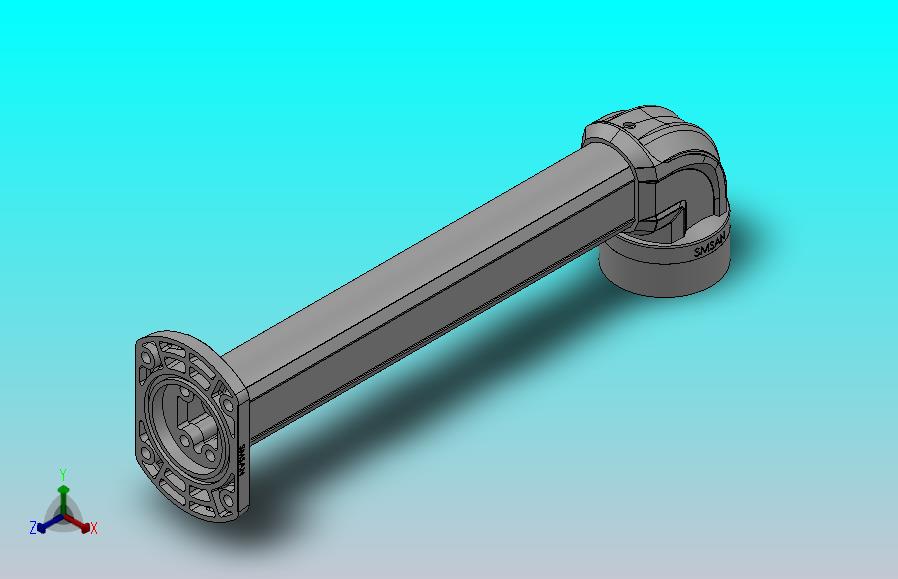

操作箱-C1-固定底座-90度箱体连接器50-65[操作箱-C1-固定底座-90度箱体连接器-500-500]（ID:808530）
![操作箱-C1-固定底座-90度箱体连接器50-65[操作箱-C1-固定底座-90度箱体连接器-500-500]](https://yushuangwang2.oss-accelerate.aliyuncs.com/fileimg/m6874863a7df97/01_home.jpg)
![操作箱-C1-固定底座-90度箱体连接器50-65[操作箱-C1-固定底座-90度箱体连接器-500-500]](https://yushuangwang2.oss-accelerate.aliyuncs.com/fileimg/m6874863a7df97/02_front.jpg)
![操作箱-C1-固定底座-90度箱体连接器50-65[操作箱-C1-固定底座-90度箱体连接器-500-500]](https://yushuangwang2.oss-accelerate.aliyuncs.com/fileimg/m6874863a7df97/03_back.jpg)
![操作箱-C1-固定底座-90度箱体连接器50-65[操作箱-C1-固定底座-90度箱体连接器-500-500]](https://yushuangwang2.oss-accelerate.aliyuncs.com/fileimg/m6874863a7df97/04_left.jpg)
![操作箱-C1-固定底座-90度箱体连接器50-65[操作箱-C1-固定底座-90度箱体连接器-500-500]](https://yushuangwang2.oss-accelerate.aliyuncs.com/fileimg/m6874863a7df97/05_right.jpg)
![操作箱-C1-固定底座-90度箱体连接器50-65[操作箱-C1-固定底座-90度箱体连接器-500-500]](https://yushuangwang2.oss-accelerate.aliyuncs.com/fileimg/m6874863a7df97/06_top.jpg)
![操作箱-C1-固定底座-90度箱体连接器50-65[操作箱-C1-固定底座-90度箱体连接器-500-500]](https://yushuangwang2.oss-accelerate.aliyuncs.com/fileimg/m6874863a7df97/08_IsoMetric.jpg)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 50-65.sldprt | 422 KB |
| 2 | 50-固定底座.sldprt | 2.99 MB |
| 3 | 50-墙坐2.sldprt | 1.11 MB |
| 4 | 50-箱体连接器3.sldprt | 70 KB |
| 5 | 50盖子.sldprt | 511 KB |
| 6 | 上盖.sldprt | 610 KB |
| 7 | 侧盖.sldprt | 566 KB |
| 8 | 前盖.sldprt | 1.21 MB |
| 9 | 后盖.sldprt | 460 KB |
| 10 | 向下固定底座+90度箱体连接器+控制箱.SLDASM | 1.69 MB |
| 11 | 底盖.sldprt | 564 KB |
| 12 | 悬臂组件[50-65-240].sldasm | 46 KB |
| 13 | 悬臂组件[50-65-250].sldasm | 49.5 KB |
| 14 | 手柄.sldprt | 383 KB |
| 15 | 操作箱-C1-固定底座-90度箱体连接器50-65[操作箱-C1-固定底座-90度箱体连接器-500-500].sldasm | 1.67 MB |
| 16 | 操作箱K.sldasm | 493 KB |
| 17 | 边角.sldprt | 107 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要10金币
图纸ID：808530
文件大小：10.94M
软件版本：SOLIDWORKS 2010
图纸格式：sldprt,sldasm
参数/编辑：可修改，包括参数
上传时间：2025-07-14
图纸介绍：
