拔棉杆粉碎残膜回收机-SW+CAD+论文（ID:809269）

机械设备 / 非标机械 / 拔棉杆粉碎残膜回收机-SW+CAD+论文

平面图

3D视图

文件列表

屿双网

屿双网

#	文件名称	文件大小
1	1.jpg	229 KB

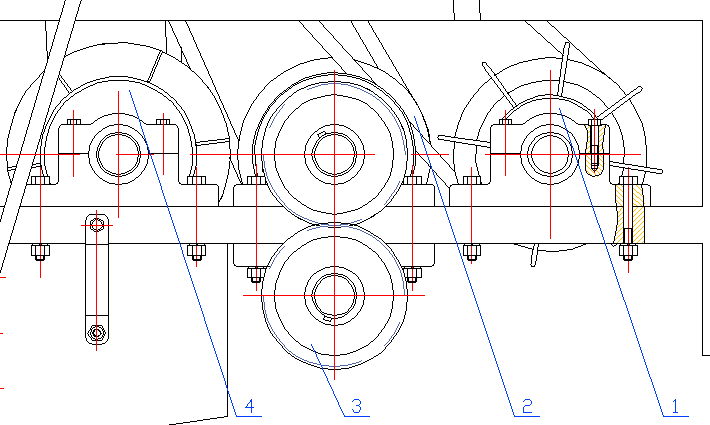

2	1.png	27.3 KB
3	2.jpg	251 KB
4	3.jpg	183 KB

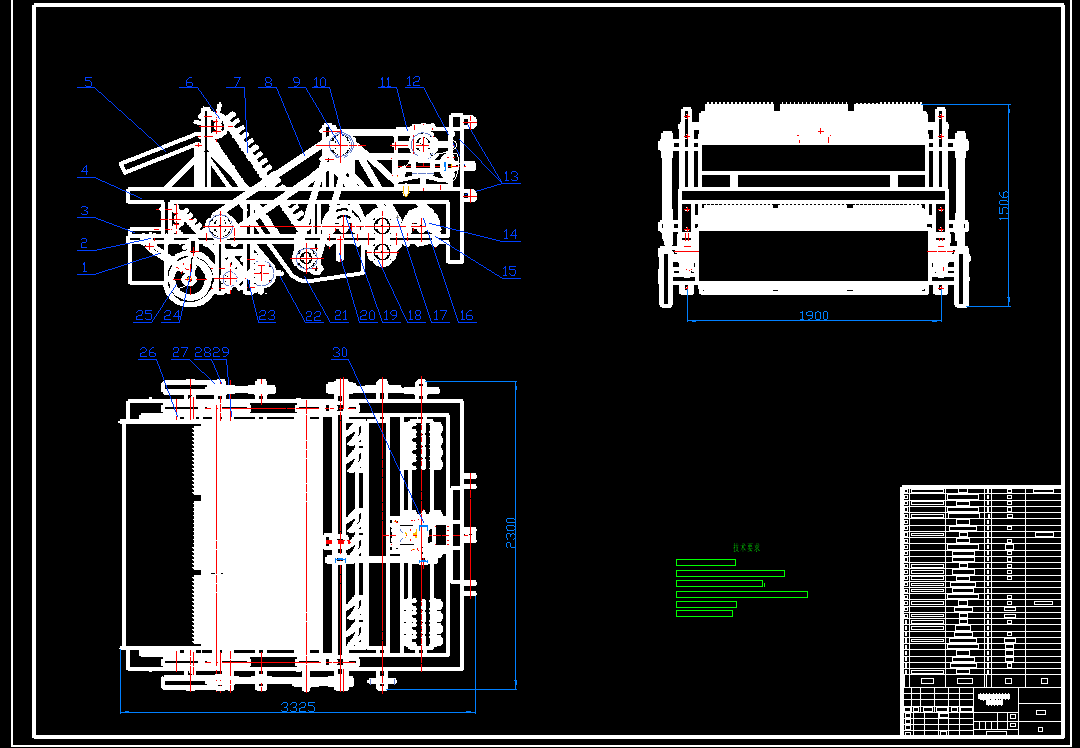

5	4.jpg	55.7 KB
6	5.jpg	31.7 KB
7	6.png	29.7 KB
8	7.jpg	99.6 KB
9	M10-100.SLDPRT	244 KB
10	M10-40.SLDPRT	251 KB
11	M10-60.SLDPRT	267 KB
12	M10.SLDPRT	276 KB
13	M10螺母.SLDPRT	257 KB
14	M12-45.SLDPRT	306 KB
15	M12.SLDPRT	234 KB
16	M12螺母.SLDPRT	269 KB
17	M16短.SLDPRT	212 KB
18	M16长.SLDPRT	202 KB
19	M8-65.SLDPRT	184 KB
20	M8.SLDPRT	242 KB
21	M8螺母.SLDPRT	271 KB
22	~$M12-30.SLDPRT	14 B
23	~$轴承座30装配体.SLDASM	14 B
24	上辊.SLDPRT	83 KB
25	上辊.png	6.78 KB
26	下辊.SLDPRT	68.8 KB
27	下辊.png	8.41 KB
28	传动轴.SLDPRT	68 KB
29	减速箱.SLDASM	874 KB

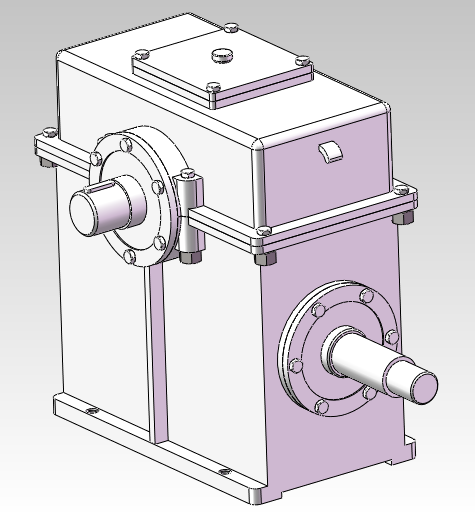

30	减速箱.png	59.4 KB
31	减速箱端盖 - 无孔.SLDPRT	67.9 KB
32	减速箱端盖.SLDPRT	74.9 KB
33	减速箱顶盖.SLDPRT	80.4 KB
34	喂入辊.png	36 KB
35	回收箱.SLDPRT	132 KB
36	导向辊.SLDPRT	1.59 MB
37	带轮1.SLDPRT	115 KB
38	带轮10.SLDPRT	96.9 KB
39	带轮2.DWG	59.1 KB
40	带轮2.SLDPRT	118 KB
41	带轮3.SLDPRT	131 KB
42	带轮4.SLDPRT	102 KB
43	带轮5.SLDPRT	107 KB
44	带轮6.SLDPRT	118 KB
45	带轮7.SLDPRT	98.7 KB
46	带轮9.SLDPRT	99.8 KB
47	总装图.SLDASM	10.7 MB
48	总装图.png	47.7 KB
49	总装旋转.avi	16.4 MB
50	拔棉杆粉碎残膜回收联合作业机设计与仿真.doc	1.75 MB
51	挡板固定件.DWG	44.4 KB
52	挡板固定件.SLDPRT	66 KB
53	机架.SLDPRT	638 KB
54	机架.png	101 KB
55	棉杆切碎辊刀.png	55.3 KB
56	棉杆喂入辊.png	145 KB
57	棉杆粉碎挡板.SLDPRT	145 KB
58	棉杆粉碎挡板及棉杆盛料箱.png	34.1 KB
59	棉杆链耙运输轴.png	2.76 KB
60	横轴.DWG	71.6 KB
61	横轴.SLDPRT	94.8 KB
62	横轴.png	32.4 KB
63	横轴装配体.SLDASM	73.3 KB
64	残膜回收箱.png	17.6 KB

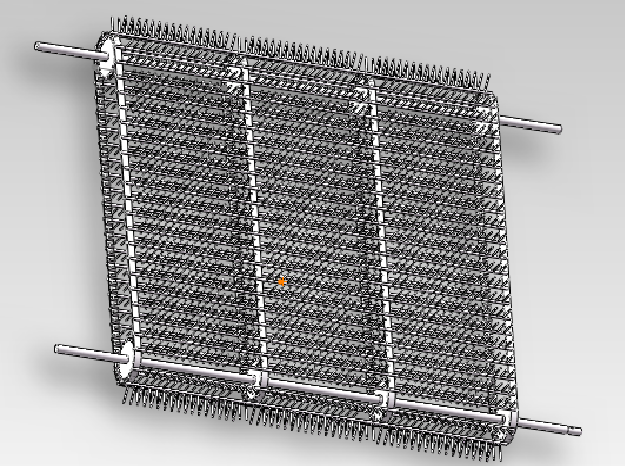

65	残膜运输链耙.png	231 KB
66	涡轮.SLDPRT	578 KB
67	涡轮轴.SLDPRT	90.4 KB
68	液压杆.SLDPRT	72.1 KB
69	液压零部件.SLDPRT	97.1 KB
70	滚筒刀.png	13.7 KB
71	爆炸视图.avi	6.55 MB
72	皮带1.SLDPRT	64.8 KB
73	皮带2.SLDPRT	65.4 KB
74	皮带3.SLDPRT	69.6 KB
75	皮带4.SLDPRT	67.5 KB
76	皮带5.SLDPRT	63.9 KB
77	皮带6.SLDPRT	64.1 KB
78	皮带7.SLDPRT	67.7 KB
79	秸秆粉碎滚筒刀.SLDPRT	1.24 MB
80	蜗杆减速器上箱体.SLDPRT	249 KB
81	蜗杆减速器下箱体.SLDPRT	281 KB
82	蜗杆轴.SLDPRT	309 KB
83	装配体.SLDASM	3.52 MB
84	装配图.DWG	854 KB
85	起膜器.DWG	61.3 KB
86	起膜器.SLDPRT	106 KB
87	起膜器.png	8.36 KB
88	轮子.SLDPRT	97.2 KB
89	轮子装配体.SLDASM	81.7 KB
90	轮子零件.DWG	67.7 KB
91	轮子零件.SLDPRT	143 KB
92	轴承座 - 30.SLDPRT	108 KB
93	轴承座装配体.SLDASM	404 KB
94	轴承座装配体2.SLDASM	392 KB
95	轴承座-60.SLDPRT	110 KB
96	轴承座30装配体.SLDASM	427 KB
97	轴承座M12螺母.SLDPRT	269 KB
98	轴承座M16螺母.SLDPRT	259 KB
99	链耙- 3排.SLDPRT	7.28 MB
100	链耙- 链条.SLDPRT	384 KB
101	链耙-上轴.SLDPRT	64.6 KB
102	链耙-装配体.SLDASM	4.95 MB
103	链耙-轴.SLDPRT	82.9 KB
104	链耙-齿轮r15.SLDPRT	126 KB
105	链耙-齿轮r17.SLDPRT	126 KB
106	链耙.SLDPRT	3.03 MB
107	链耙2- 链条.SLDPRT	330 KB
108	链耙2-上轴.SLDPRT	64 KB
109	链耙2-装配体.SLDASM	3.45 MB
110	链耙2-轴.SLDPRT	83.3 KB
111	链耙2.SLDPRT	5.29 MB
112	键1.SLDPRT	48.9 KB
113	齿轮1.DWG	58.4 KB
114	齿轮1.SLDPRT	214 KB
115	齿轮15.SLDPRT	106 KB
116	齿轮17.SLDPRT	106 KB

免责申明: 本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。

立即下载

此图纸下载需要300金币

图纸ID：809269

文件大小：61.35M

软件版本：SOLIDWORKS 2016,AUTOCAD 2016

图纸格式：sldprt,sldasm,dwg

参数/编辑：可修改，包括参数

上传时间：2025-07-16

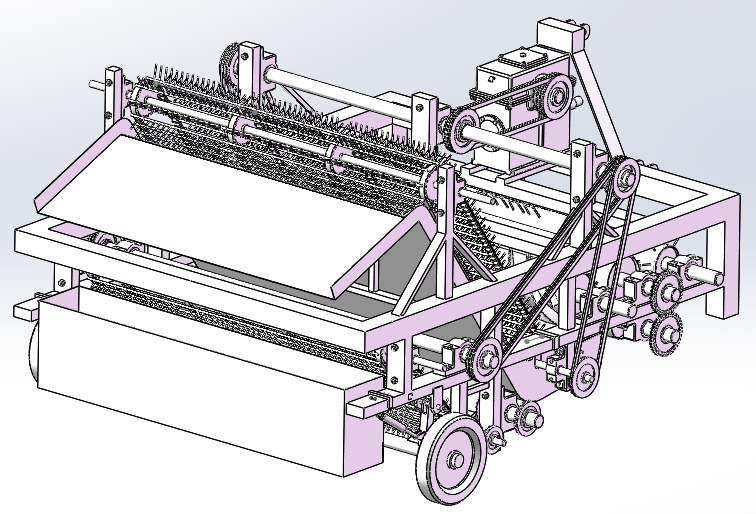

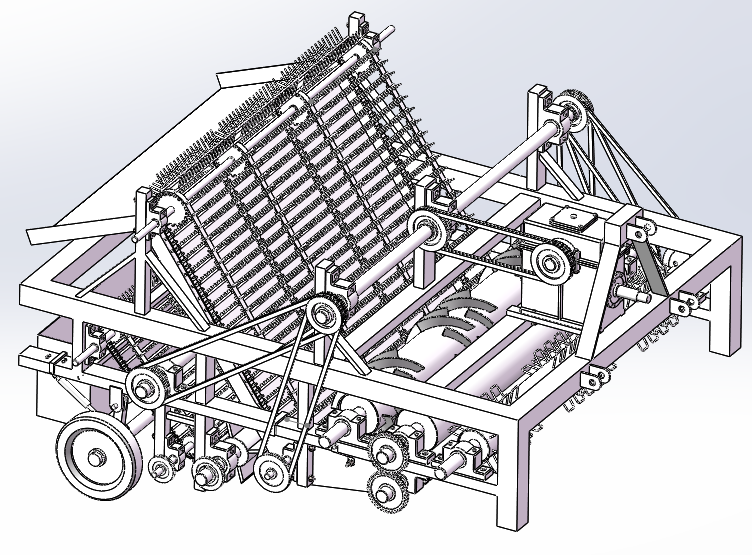

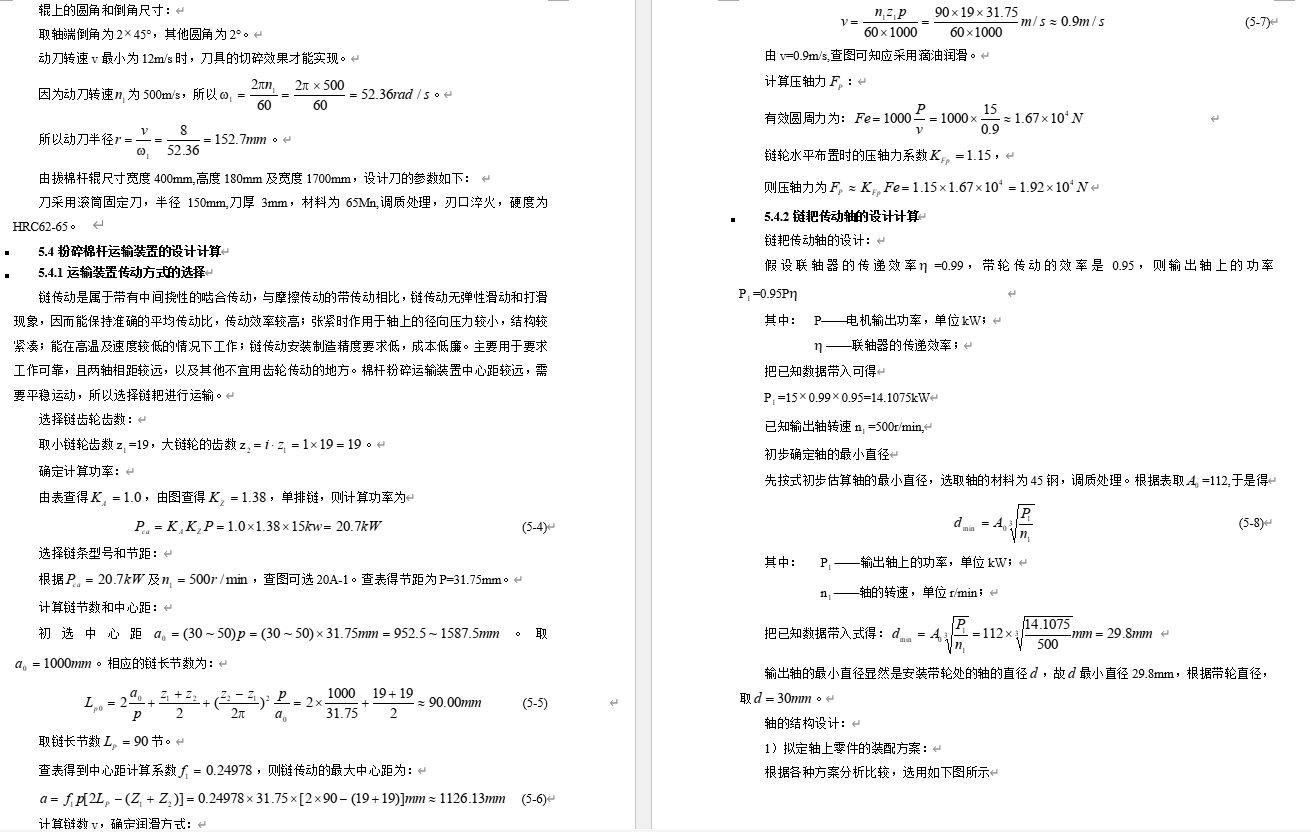

图纸介绍：本设计通过蜗轮蜗杆减速器将拖拉机动力分别传递给把棉杆粉碎部分和残膜回收部分。传动装置通过蜗轮蜗杆减速器换向，将垂直于装置的动力输入转换为水平于装置动力输出。通过带轮将动力传递到轴上，再在该轴的两端分别安装一个带轮与棉杆喂入辊、拔棉杆上辊、棉杆粉碎滚筒刀上的带轮连接，之后拔棉杆上辊与拔棉杆下辊在另一侧通过齿轮啮合，实现拔棉杆部分的功能，这样就实现了喂入装置、拔杆装置、粉碎装置的工作；该轴另一端的带轮与棉杆粉碎后的运输装置、残膜回收部分传动轴通过带传动连接。本文件包含三维二维及论文，三维为solidworks2016，二维为CAD，论文含有1.1w字数。
