轴钻孔组合机床液压系统铣床液压系统(CAD+说明书)（ID:812311）

设备部件 / 液压气动元件 / 轴钻孔组合机床液压系统铣床液压系统(CAD+说明书)

平面图

文件列表

屿双网

屿双网

#	文件名称	文件大小
1	1.png	108 KB
2	2.png	146 KB
3	3.png	162 KB
4	4.png	152 KB
5	5.png	19.9 KB
6	6.png	29.2 KB
7	7.png	100 KB
8	╓ß╫Ω┐╫╫Θ║╧╗·┤▓-╕║╘╪═╝║═╦┘╢╚═╝-A3.dwg	166 KB
9	╓ß╫Ω┐╫╫Θ║╧╗·┤▓-╙═╕╫╫░┼Σ═╝-A3.dwg	711 KB
10	╓ß╫Ω┐╫╫Θ║╧╗·┤▓-╙═╧Σ║╕║╧-A3.dwg	80.5 KB
11	╓ß╫Ω┐╫╫Θ║╧╗·┤▓-╡τ╗·╙δ╥║╤╣▒├┴¼╜╙╩╛╥Γ═╝-A2.dwg	257 KB
12	╓ß╫Ω┐╫╫Θ║╧╗·┤▓-╥║╤╣╕╫╣ñ┐÷═╝-A3.dwg	168 KB
13	╓ß╫Ω┐╫╫Θ║╧╗·┤▓-╥║╤╣╧╡═│╔Φ╝╞╦╡├≈╩Θ.docx	1.75 MB
14	╓ß╫Ω┐╫╫Θ║╧╗·┤▓-╥║╤╣╧╡═│╘¡└φ═╝-A3.dwg	162 KB

免责申明: 本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。

立即下载

此图纸下载需要1500金币

图纸ID：812311

文件大小：3.53M

图纸格式：dwg

参数/编辑：可修改，包括参数

上传时间：2025-07-27

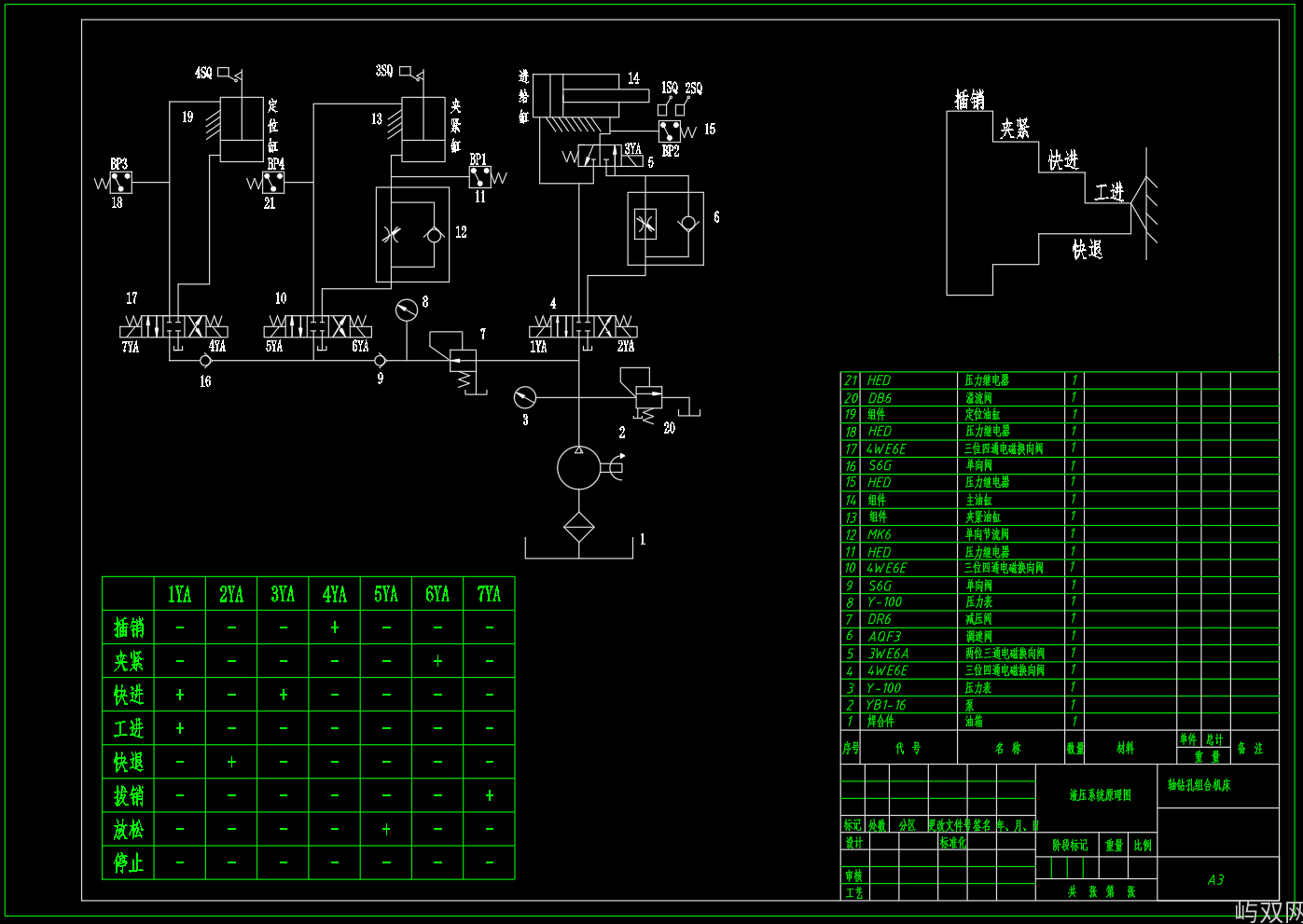

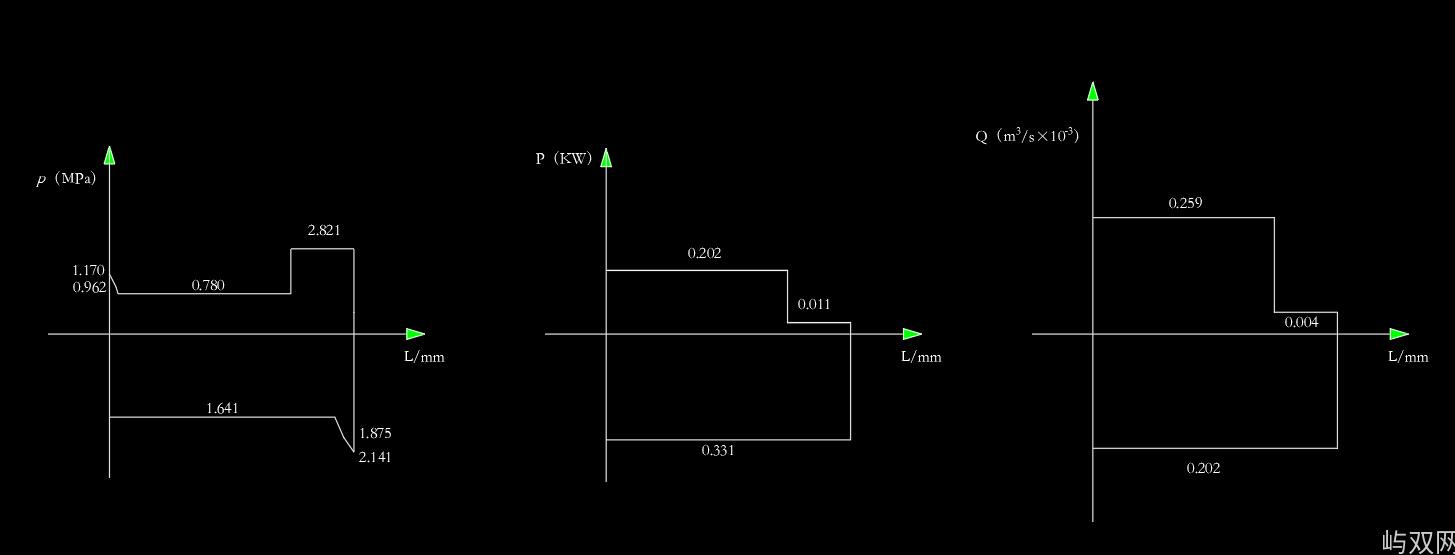

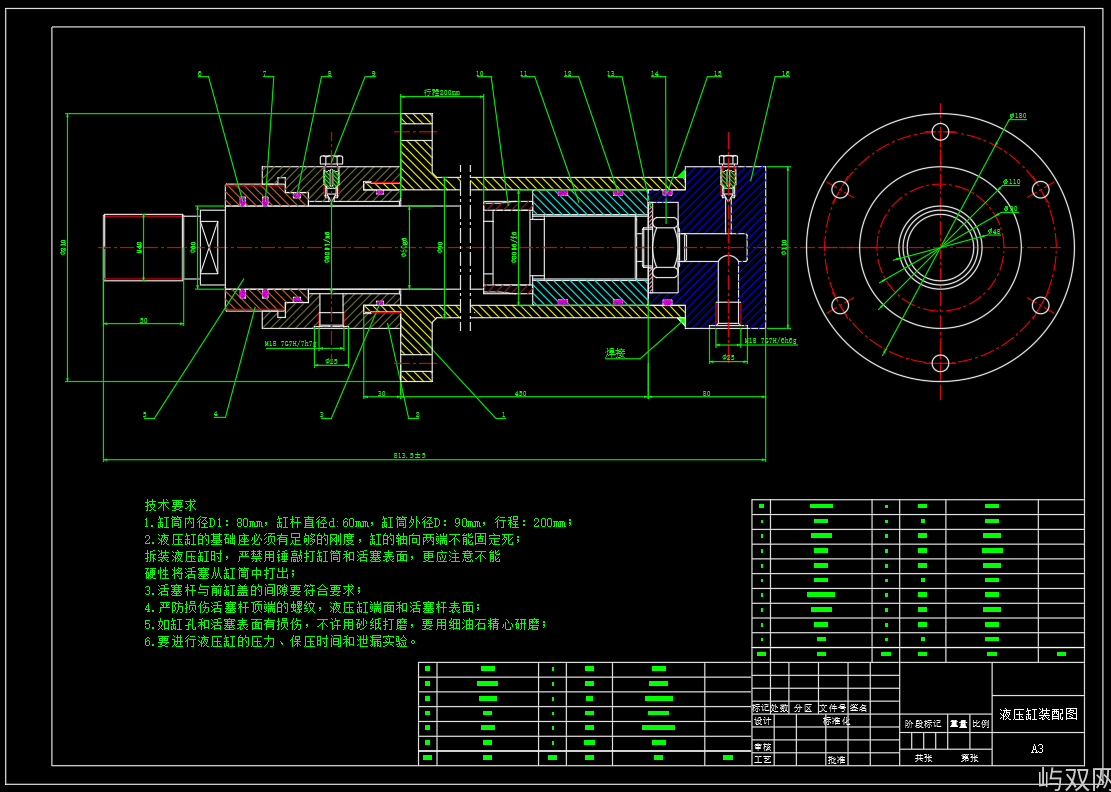

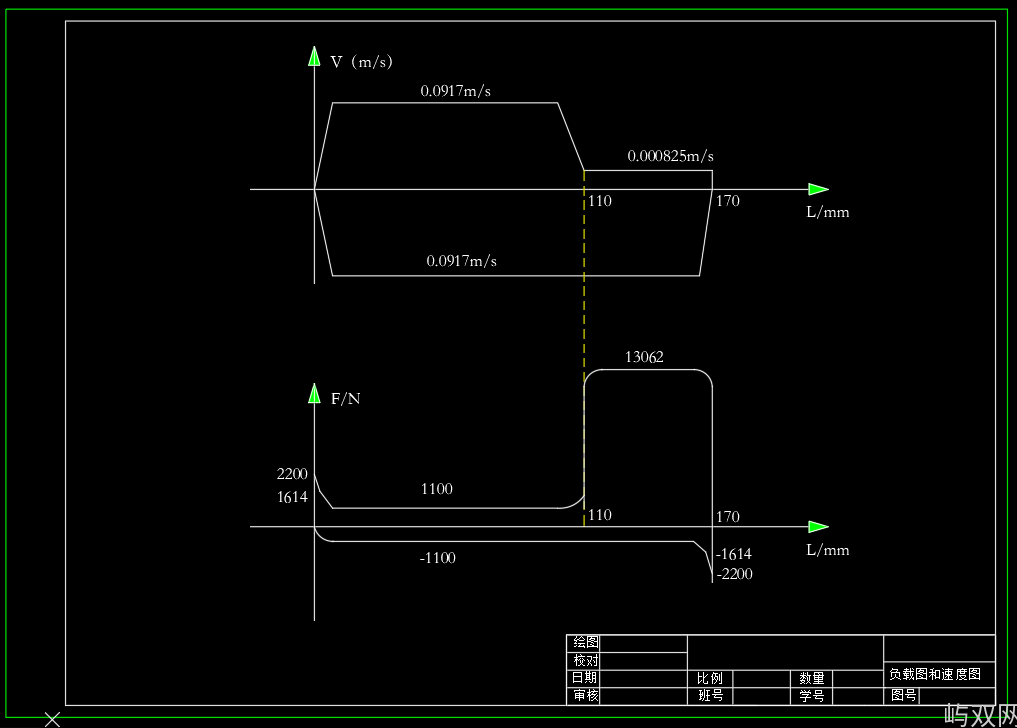

图纸介绍：轴钻孔组合机床液压系统，包含液压系统原理图，油缸装配图，油箱焊合图，负载图和速度图，液压缸工况图，电机与液压泵连接图等。包含设计计算书。实现功能：定位－夹紧－快进－工进－快退－原位停止－夹具松开－拔定位销。钻孔D1：直径D1=13.9mm，数量16，主轴转速360r/min，进给量0.15mm/min，材料为铸件，硬度HB240 钻孔D2：直径D1=8.5mm，数量6，主轴转速550r/min，进给量0.09mm/min，材料为铸件，硬度HB240。动力滑台总重量9900N，工作台启动时间（加减速时间）：0.2s，采用平导轨，静摩擦系数0.2，动摩擦系数0.1，快进行程为110mm，工进行
