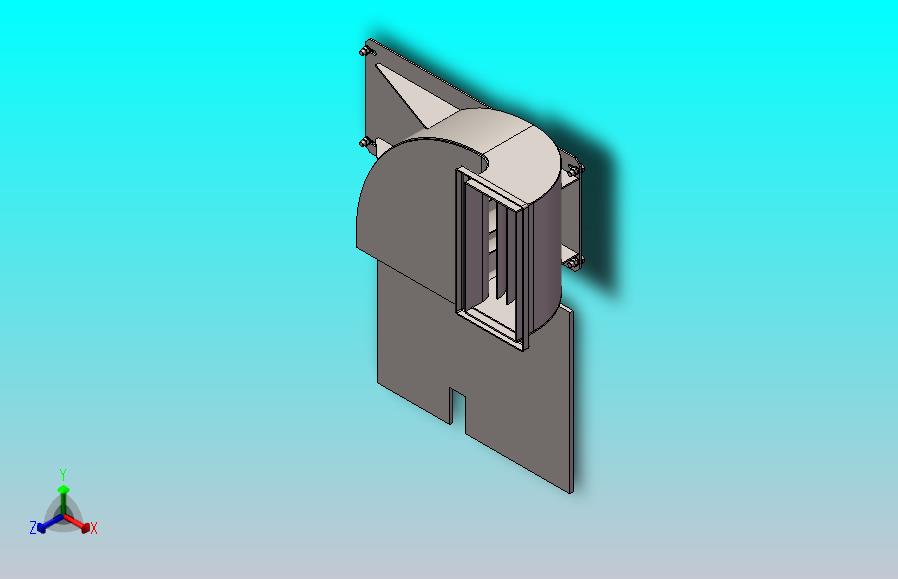

扫路车吸嘴风道（ID:812597）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1必看说明.txt | 1.67 KB |
| 2 | 1海量免费【资料】【图档】百度搜索：屿双网 www.ysh3d.com 】.url | 177 B |
| 3 | 5070TLS3QL.16.1风道焊接总成.SLDASM | 308 KB |
| 4 | 5070TLS3QL.16风道安装【 www.ysh3d.com 屿双网】.SLDASM | 350 KB |
| 5 | 5070TSL3QL.16-1压条.SLDPRT | 131 KB |
| 6 | 5070TSL3QL.16-2橡胶板.SLDPRT | 149 KB |
| 7 | 5070TSL3QL.16.1-10筋板3.SLDPRT | 119 KB |
| 8 | 5070TSL3QL.16.1-11橡胶嵌槽.SLDPRT | 233 KB |
| 9 | 5070TSL3QL.16.1-12右封板.SLDPRT | 173 KB |
| 10 | 5070TSL3QL.16.1-13导流板4.SLDPRT | 120 KB |
| 11 | 5070TSL3QL.16.1-14导流板5.SLDPRT | 119 KB |
| 12 | 5070TSL3QL.16.1-15导流板6.SLDPRT | 119 KB |
| 13 | 5070TSL3QL.16.1-1左封板.SLDPRT | 155 KB |
| 14 | 5070TSL3QL.16.1-2上封板.SLDPRT | 158 KB |
| 15 | 5070TSL3QL.16.1-3导流板1.SLDPRT | 132 KB |
| 16 | 5070TSL3QL.16.1-4导流板2.SLDPRT | 131 KB |
| 17 | 5070TSL3QL.16.1-5导流板3.SLDPRT | 129 KB |
| 18 | 5070TSL3QL.16.1-6下封板.SLDPRT | 238 KB |
| 19 | 5070TSL3QL.16.1-7筋板1.SLDPRT | 114 KB |
| 20 | 5070TSL3QL.16.1-8支板1.SLDPRT | 145 KB |
| 21 | 5070TSL3QL.16.1-9筋板2.SLDPRT | 118 KB |
| 22 | 主视图.png | 205 KB |
| 23 | 俯视图.png | 191 KB |
| 24 | 四视图.png | 381 KB |
| 25 | 左视图.png | 229 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
免费下载
此图纸可免费下载
图纸ID：812597
文件大小：2.28M
软件版本：SOLIDWORKS 2011
图纸格式：sldasm,sldprt
参数/编辑：可修改，包括参数
上传时间：2025-07-30
图纸介绍：
