20T汽车起重机液压系统（CAD+说明书）（ID:813329）
122
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.png | 180 KB |
| 2 | 2.png | 126 KB |
| 3 | 20T汽车起重机--油箱焊合-A0.dwg | 243 KB |
| 4 | 20T汽车起重机--阀块-A0.dwg | 183 KB |

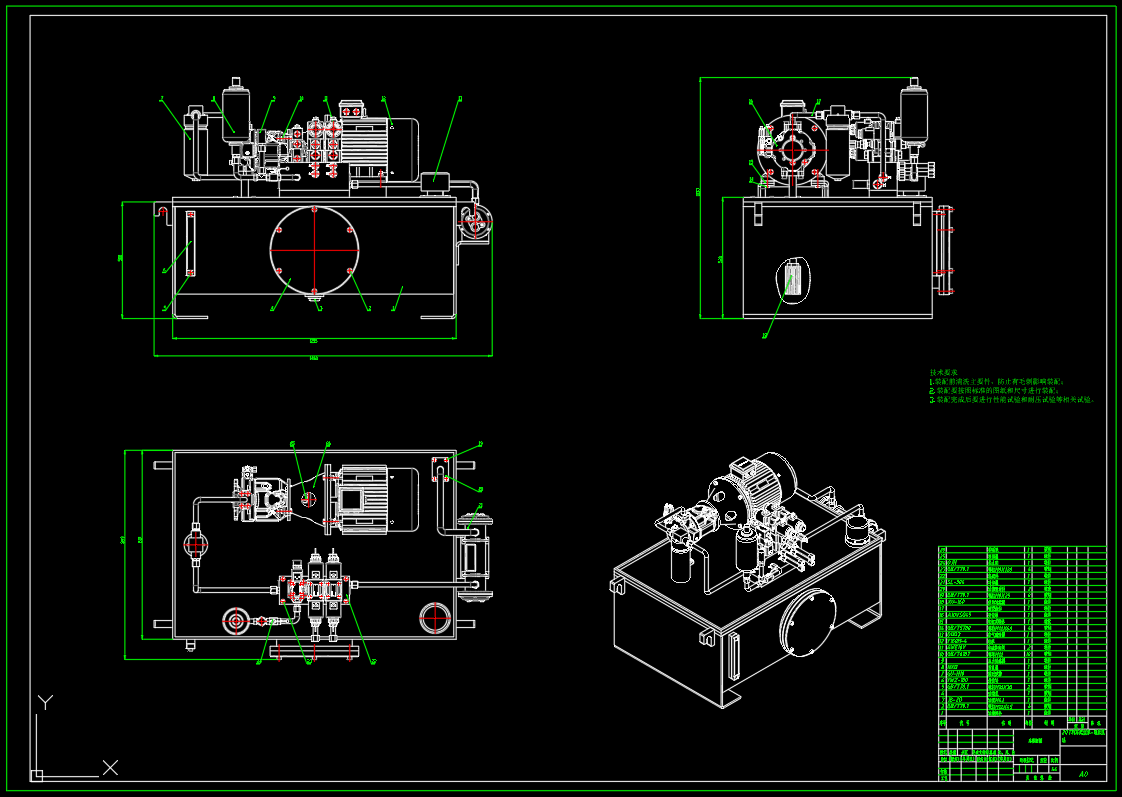

| 5 | 20T汽车起重机-泵站装配图-A0.dwg | 1.62 MB |
| 6 | 20T汽车起重机-液压系统原理图-A3.dwg | 142 KB |
| 7 | 20T汽车起重机-负载图和速度图-A3.dwg | 166 KB |
| 8 | 3.png | 25.3 KB |
| 9 | 4.png | 154 KB |
| 10 | 5.png | 151 KB |
| 11 | 6.png | 48.6 KB |
| 12 | 说明书-20T汽车起重机液压系统设计.doc | 3.2 MB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要2000金币
图纸ID：813329
文件大小：5.65M
软件版本：AUTOCAD 2018
图纸格式：dwg
参数/编辑：可修改，包括参数
上传时间：2025-08-04

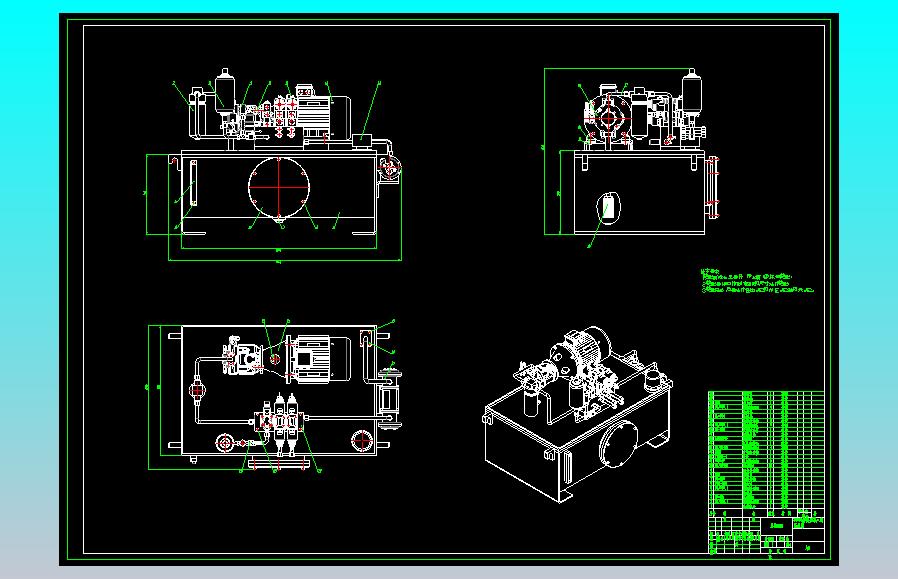

图纸介绍：20T汽车起重机液压系统，包含二维CAD泵站装配图，阀块零件图，负载和速度图，液压系统原理图，油箱焊合等。设计计算书。系统最大压力：12MPa（后文选取） 系统最大流量：100L/min 最大起重负载：20T=200000N 自重：10T=100000N 单个支腿油缸最大受力：（200000+100000）/4=75KN 油缸快进快退最大速度：0.2m/s，工进顶起速度为：0.002m/s 单个支腿自重：1000N
