16MN四柱液压机本体结构设计（CAD+说明书）（ID:813330）
58
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.png | 80.1 KB |
| 2 | 16MN四柱液压机-上横梁-A2.dwg | 292 KB |
| 3 | 16MN四柱液压机-下横梁-A1.dwg | 153 KB |
| 4 | 16MN四柱液压机-活动横梁-A2.dwg | 129 KB |
| 5 | 16MN四柱液压机-装配图-A0.dwg | 2.01 MB |
| 6 | 2.png | 349 KB |
| 7 | 3.png | 209 KB |
| 8 | 4.png | 207 KB |
| 9 | 5.png | 166 KB |

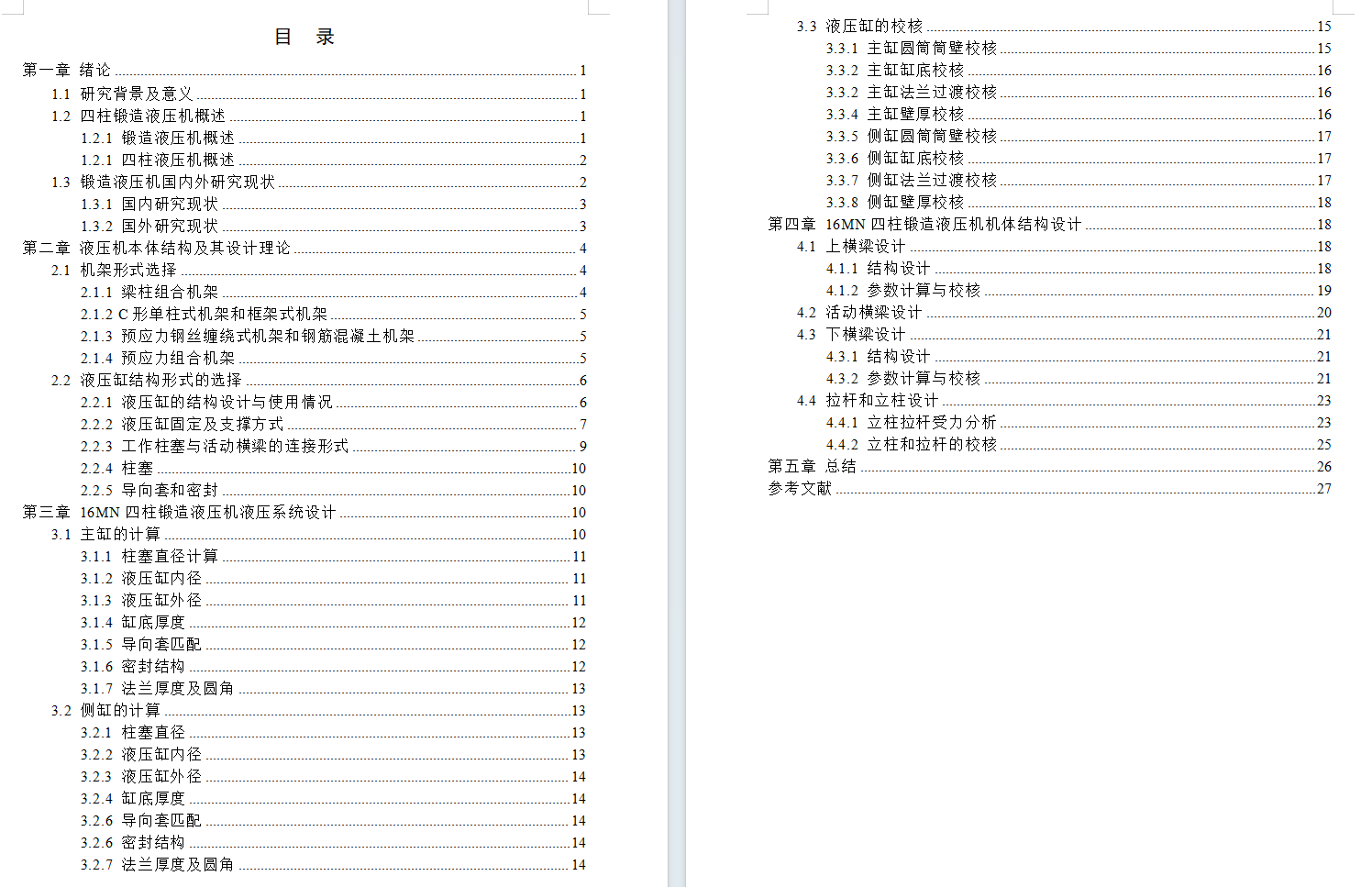

| 10 | （论文）16MN四柱锻造液压机本体结构设计.docx | 2.01 MB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要2000金币
图纸ID：813330
文件大小：4.95M
软件版本：AUTOCAD 2018
图纸格式：dwg
参数/编辑：可修改，包括参数
上传时间：2025-08-04

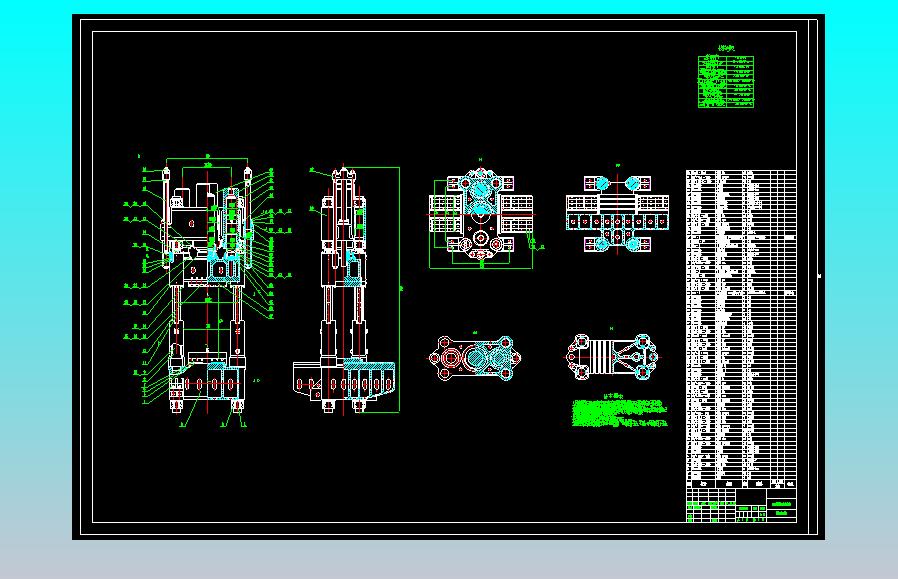

图纸介绍：16MN四柱液压机本体结构设计，包含二维CAD总装配图，下横梁，上横梁，活动横梁设计，包含设计计算书。主缸公称压力 8MN 系统额定压力 31.5MPa 柱塞理论直径 636mm 柱塞实际直径 650mm 液压缸内径 660mm 液压缸外径 760mm 壁厚 40mm
