卧式钢筋弯曲机（CAD+说明书+开题+翻译）（ID:813746）

机械设备 / 非标机械 / 卧式钢筋弯曲机（CAD+说明书+开题+翻译）

155

平面图

文件列表

屿双网

屿双网

#	文件名称	文件大小
1	1.png	93.9 KB
2	2.png	201 KB
3	3.png	106 KB
4	4.png	112 KB
5	5.png	126 KB
6	6.png	165 KB
7	7.png	119 KB

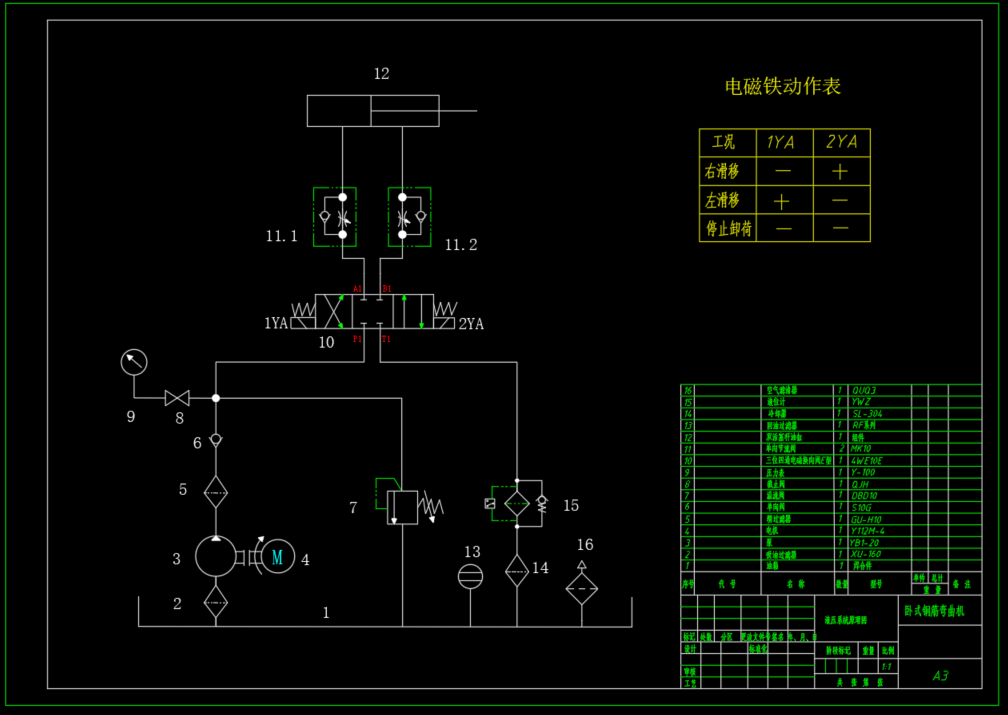

8	卧式钢筋弯曲机-液压系统原理图-A3.dwg	157 KB
9	外文翻译.doc	57 KB
10	开题报告 .doc	65.3 KB

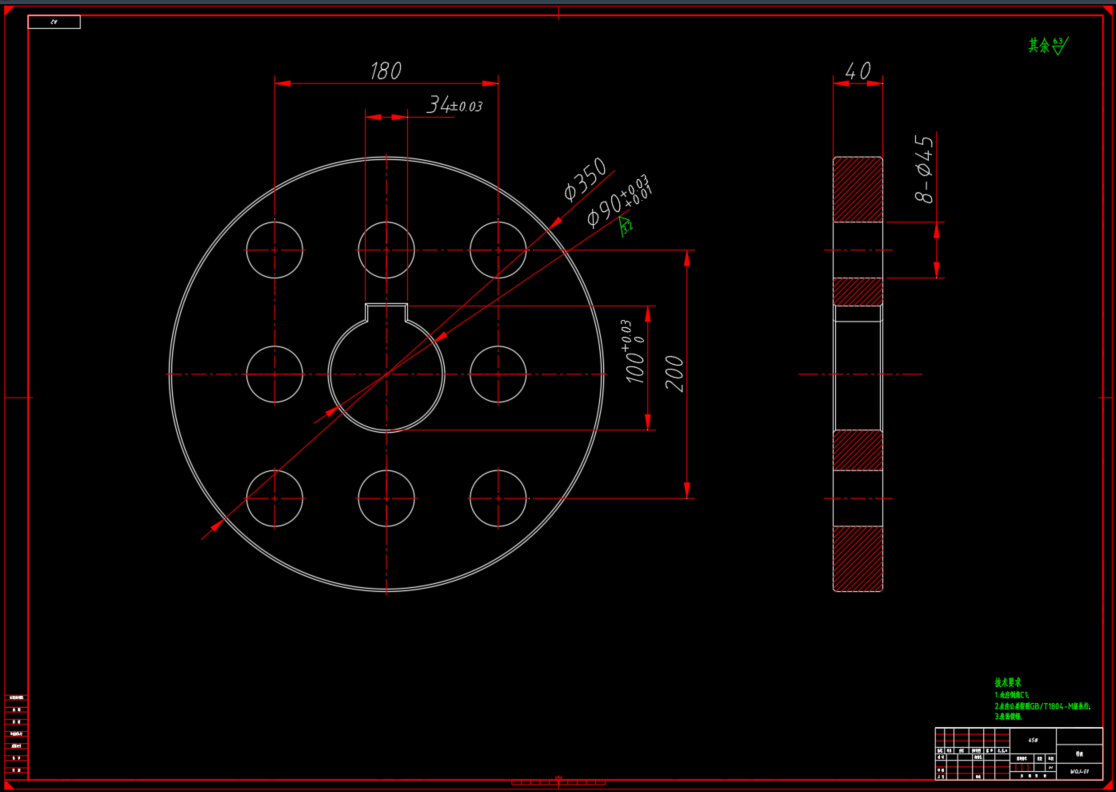

11	钢筋弯曲机-大齿轮.dwg	154 KB
12	钢筋弯曲机-小V带轮.dwg	152 KB

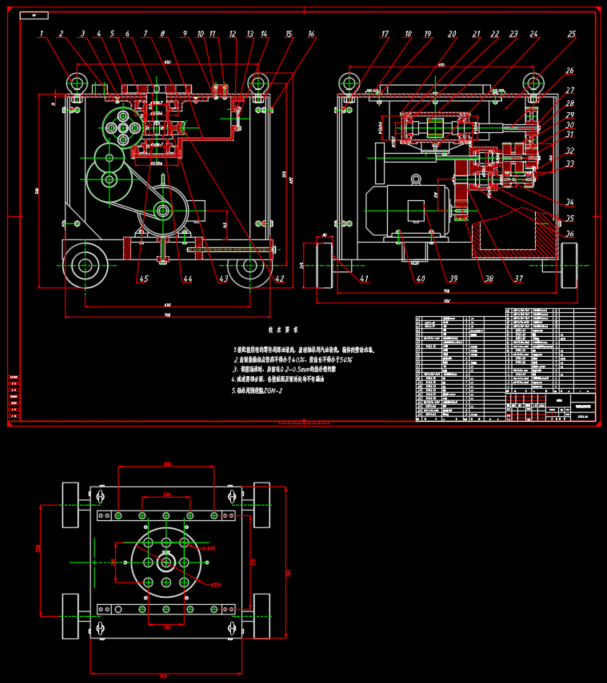

13	钢筋弯曲机-总装配.dwg	355 KB
14	钢筋弯曲机-挡圈.dwg	147 KB
15	钢筋弯曲机-盖板.dwg	143 KB
16	钢筋弯曲机-蜗杆.dwg	152 KB
17	钢筋弯曲机-转盘.dwg	147 KB
18	钢筋弯曲机-轴承座.dwg	146 KB

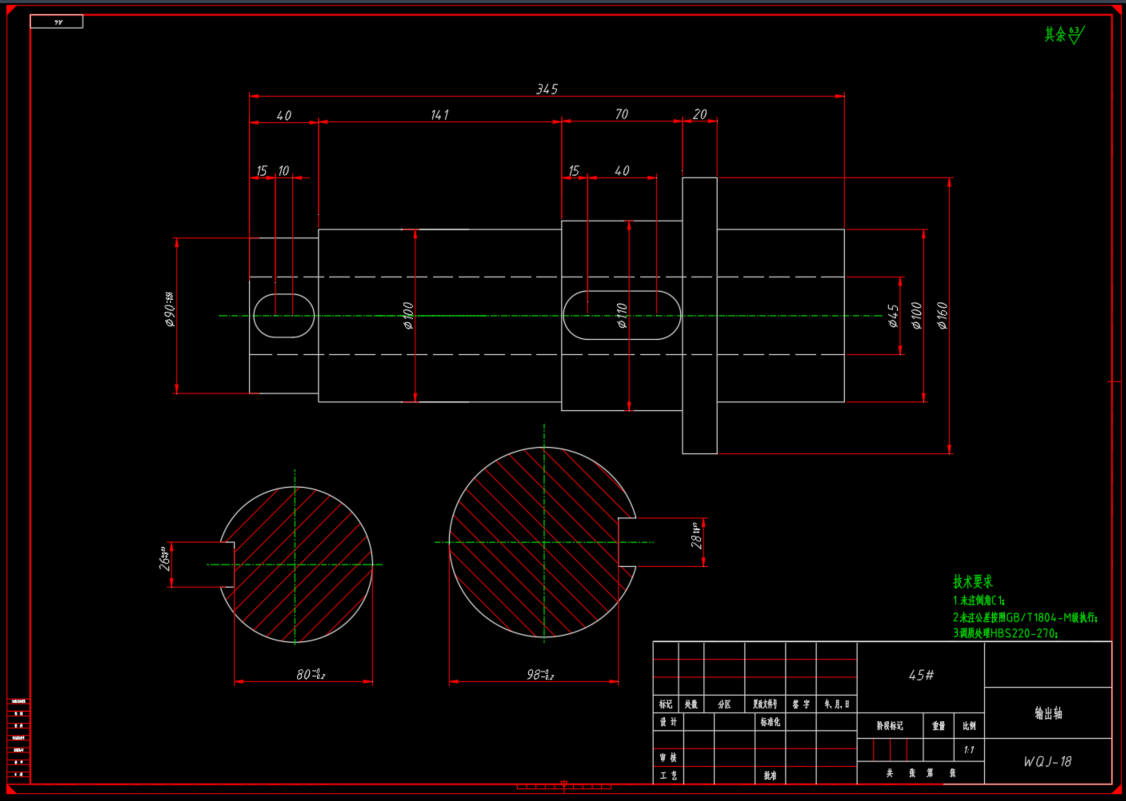

19	钢筋弯曲机-输出轴.dwg	153 KB

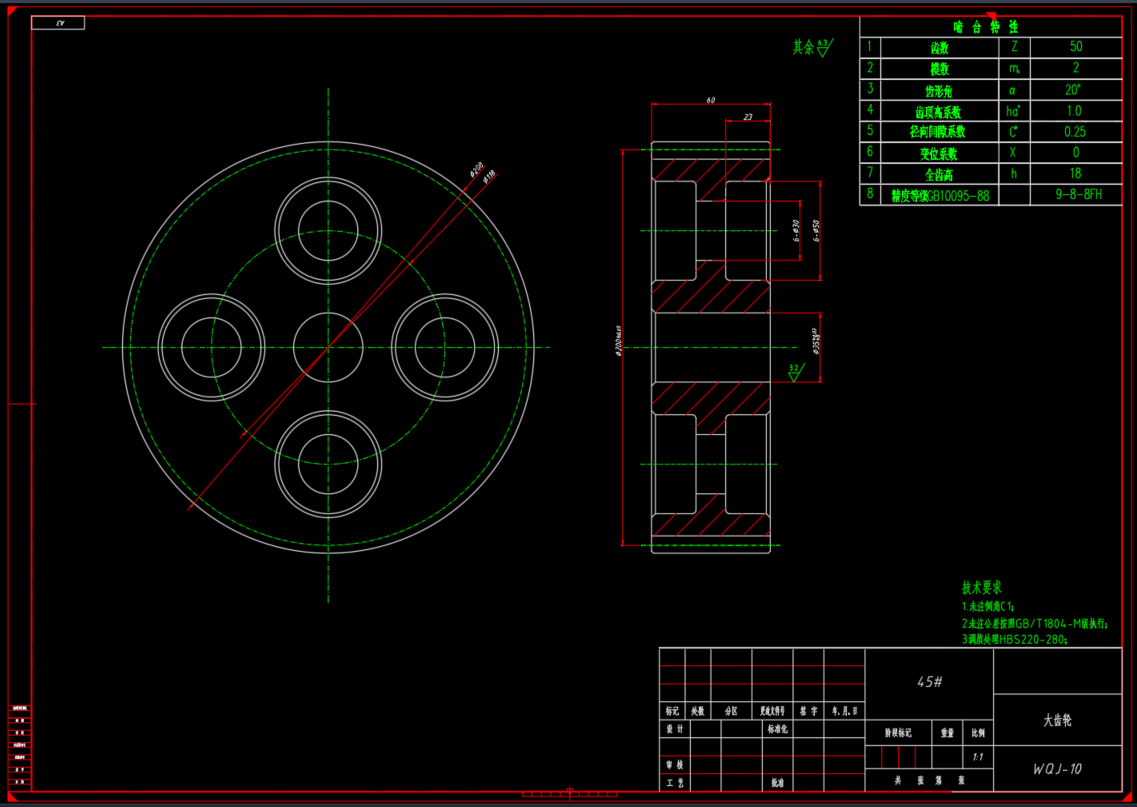

20	钢筋弯曲机-齿轮.dwg	151 KB
21	（论文）卧式钢筋弯曲机设计.docx	1.28 MB

免责申明: 本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。

立即下载

此图纸下载需要2000金币

图纸ID：813746

文件大小：3.56M

软件版本：AUTOCAD 2018

图纸格式：dwg

参数/编辑：可修改，包括参数

上传时间：2025-08-05

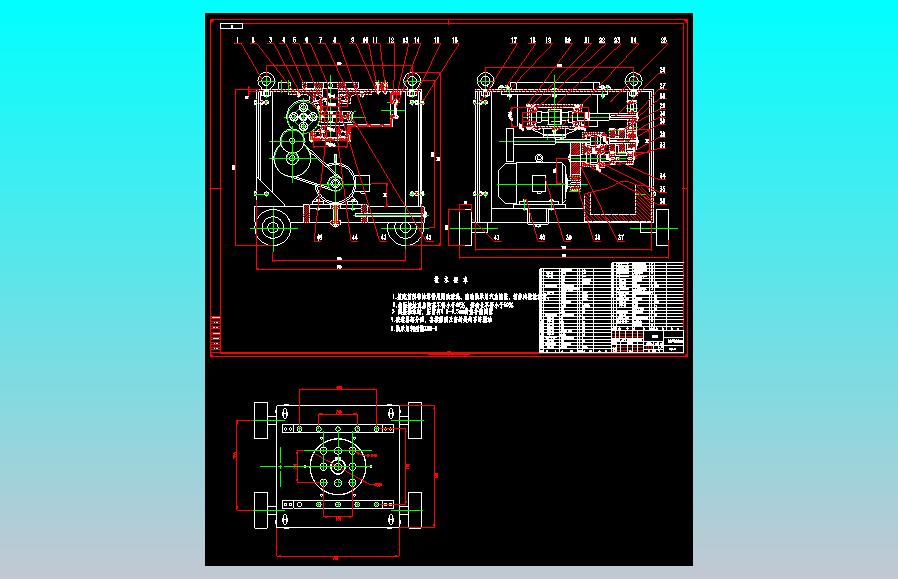

图纸介绍：卧式钢筋弯曲机设计，由液压驱动变速，包含二维CAD图纸11张，包含设计计算书，开题，翻译等。弯曲钢筋直径 Φ6mm-Φ25mm 最小弯曲半径钢筋直径×1.5 工作盘直径 Φ350mm 工作盘转速（可调）低速：12r/min；高速：16r/min 电机功率 3kw 变速驱动方式液压缸驱动变速液压缸最大推力 5KN
