中型轮式拖拉机液压减震系统（CAD+说明书）（ID:813842）
120
0
0

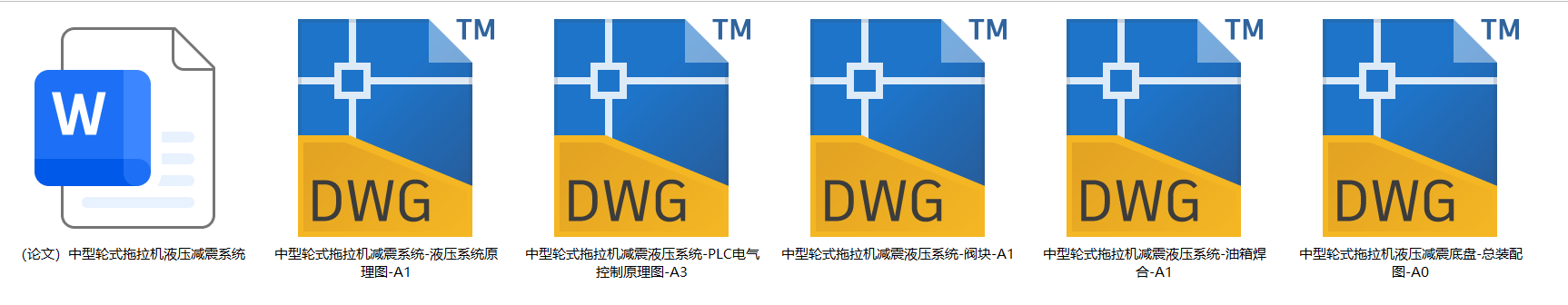

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.png | 53.7 KB |
| 2 | 2.png | 85.5 KB |
| 3 | 3.png | 86.3 KB |
| 4 | 4.png | 198 KB |
| 5 | 5.png | 109 KB |
| 6 | 6.png | 409 KB |

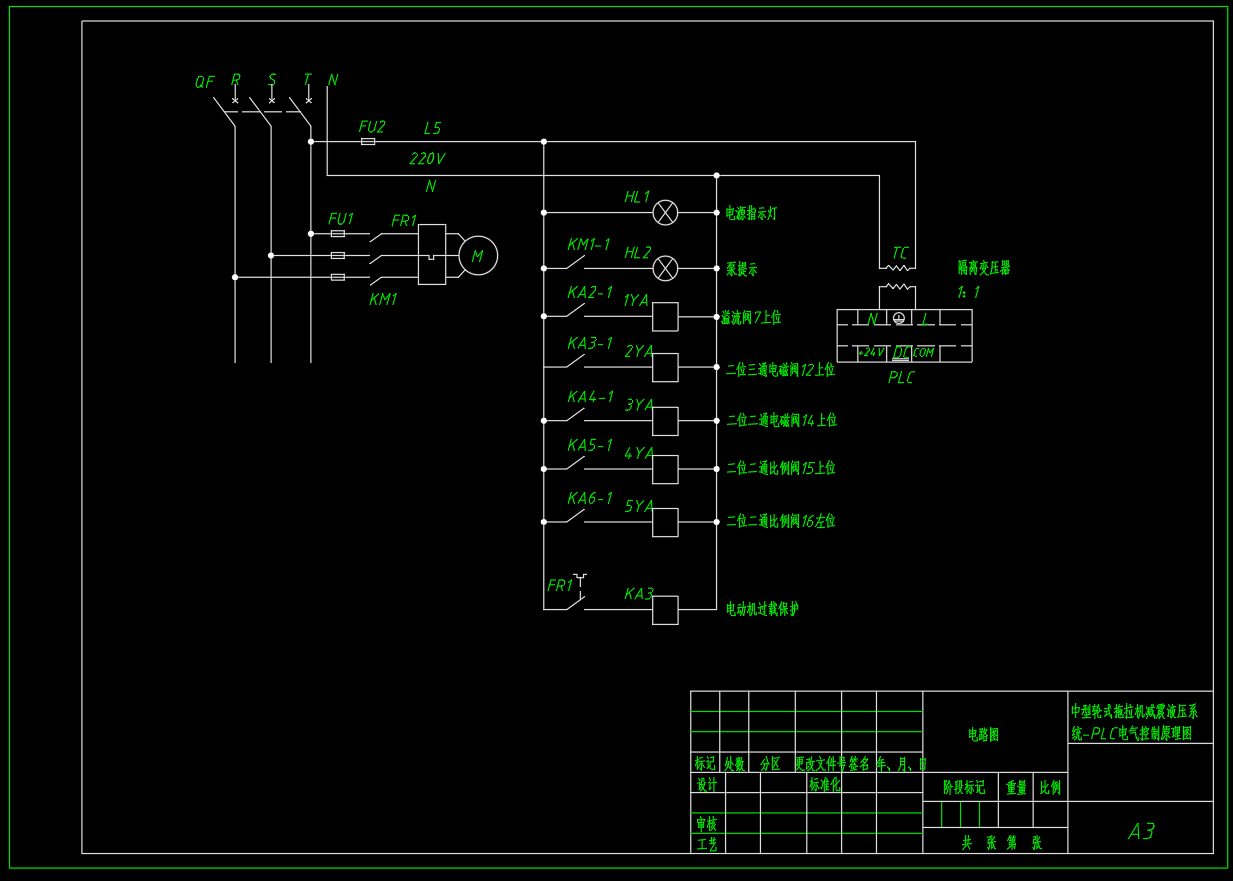

| 7 | 中型轮式拖拉机减震液压系统-PLC电气控制原理图-A3.dwg | 113 KB |

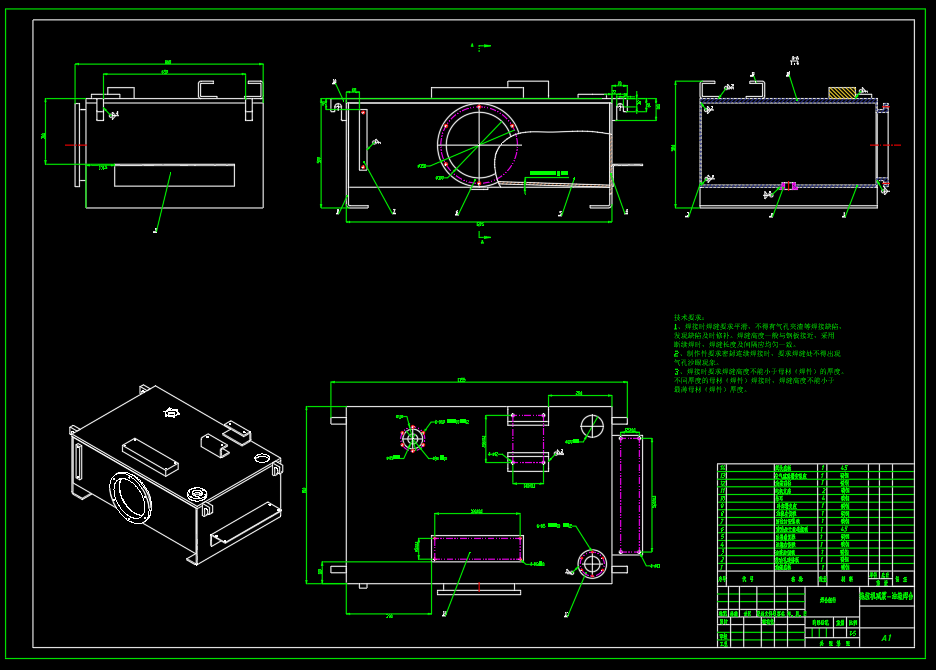

| 8 | 中型轮式拖拉机减震液压系统-油箱焊合-A1.dwg | 305 KB |

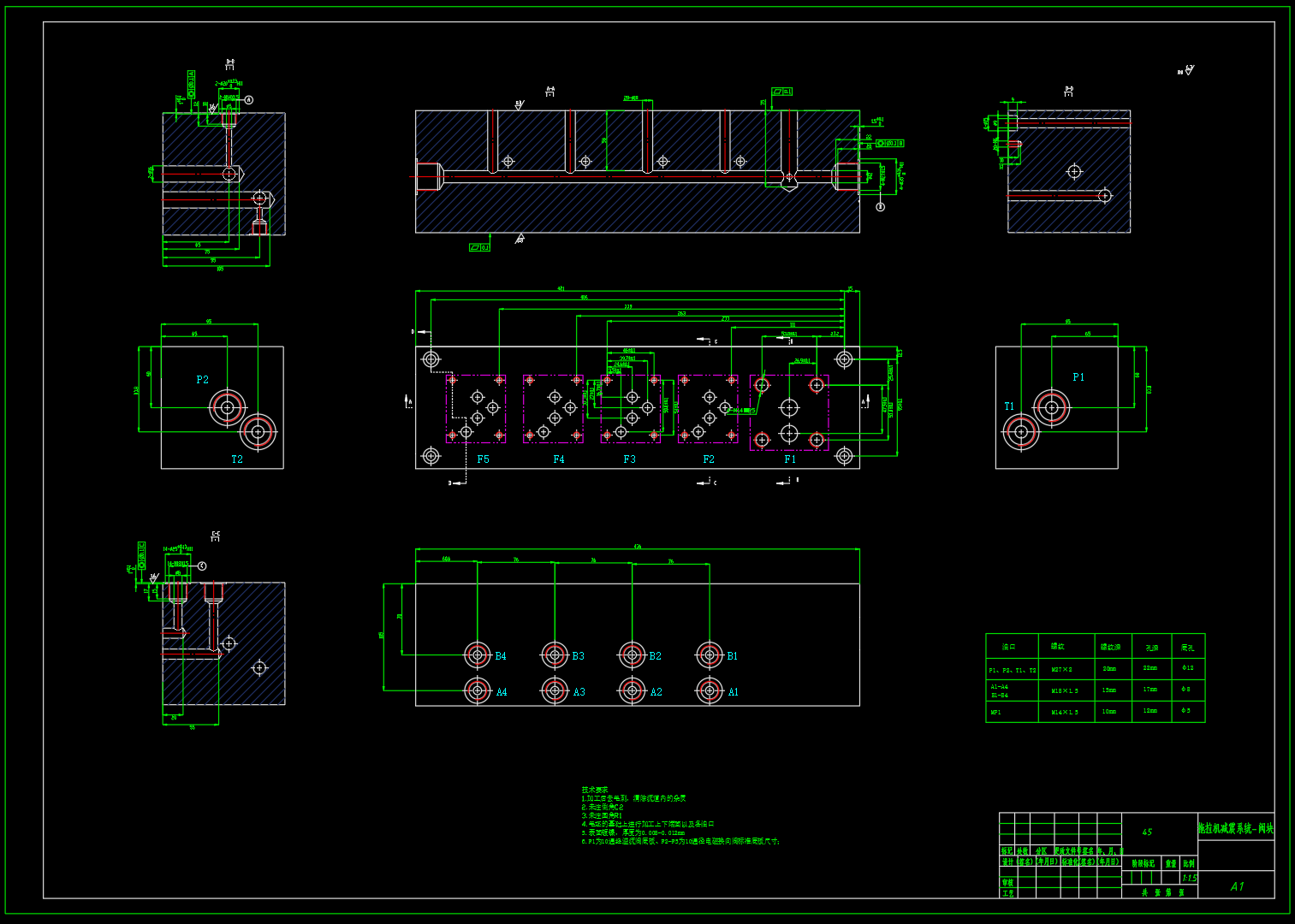

| 9 | 中型轮式拖拉机减震液压系统-阀块-A1.dwg | 284 KB |

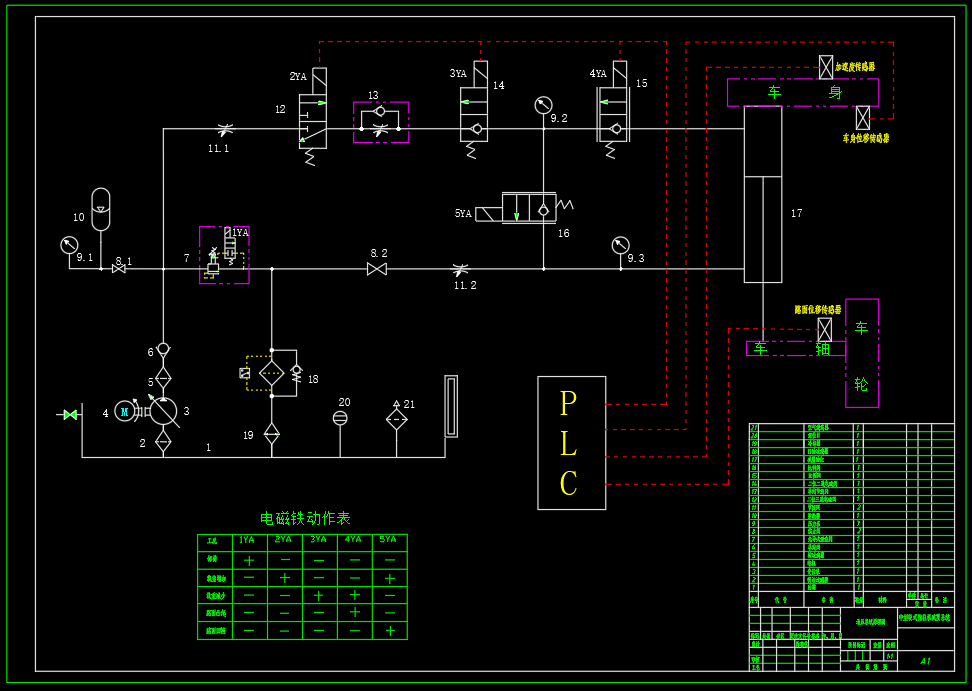

| 10 | 中型轮式拖拉机减震系统-液压系统原理图-A1.dwg | 201 KB |

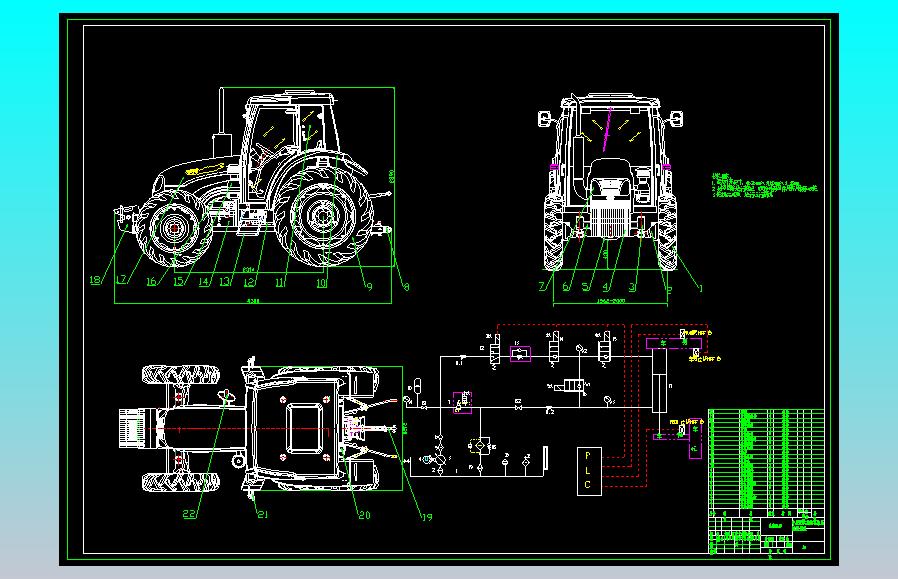

| 11 | 中型轮式拖拉机液压减震底盘-总装配图-A0.dwg | 1.6 MB |
| 12 | （论文）中型轮式拖拉机液压减震系统.docx | 3.01 MB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要1800金币
图纸ID：813842
文件大小：5.86M
软件版本：AUTOCAD 2018
图纸格式：dwg
参数/编辑：可修改，包括参数
上传时间：2025-08-06
图纸介绍：中型轮式拖拉机液压减震系统，包含减震底盘总装配图，液压系统原理图，PLC电气控制原理图，阀块，油箱等，包含设计计算书。系统压力：20MPa 系统流量：50L/min 拖拉机整机重量：45KN 额定载重：3.5T=35KN 减震油缸数量：2 油缸行程：200mm
