销轴压装机液压系统（F=35KN）（CAD+说明书+开题）（ID:813845）
51
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.png | 54.8 KB |
| 2 | 2.png | 132 KB |
| 3 | 3.png | 118 KB |
| 4 | 4.png | 162 KB |
| 5 | 5.png | 130 KB |
| 6 | 6.png | 150 KB |
| 7 | 7.png | 35 KB |
| 8 | 不锈钢销轴压装机-油箱焊合-A1.dwg | 239 KB |
| 9 | 不锈钢销轴压装机-液压系统原理图-A1.dwg | 172 KB |
| 10 | 不锈钢销轴压装机-液压装配图-A0.dwg | 1.32 MB |
| 11 | 不锈钢销轴压装机-负载图和速度图-A3.dwg | 178 KB |
| 12 | 不锈钢销轴压装机-阀块-A1.dwg | 266 KB |
| 13 | 开题报告-一种不锈钢销轴压装机液压系统.docx | 980 KB |
| 14 | （论文）一种不锈钢销轴压装机液压系统设计.docx | 2.66 MB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要2000金币
图纸ID：813845
文件大小：6.15M
软件版本：AUTOCAD 2018
图纸格式：dwg
参数/编辑：可修改，包括参数
上传时间：2025-08-06

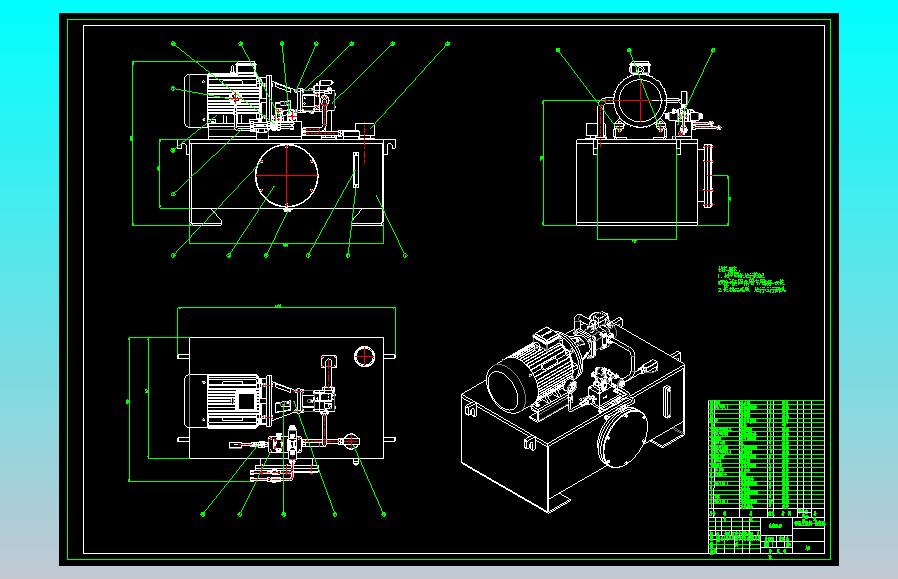

图纸介绍：销轴压装机液压系统，包含二维CAD泵站总装配图，液压系统原理图，阀块，油箱，速度和负载图等，包含设计计算书，开题。（1）实现功能：快速下降——慢速压装——快速上升——停止的工作循环 （2）基本参数：压装液压缸最大压装力35KN，工作台运动部件重力（回程力）设定为5KN，空载快降速度7.4m/min，快速上升速度为7.4m/min，压装工进速度为1.5m/min，最大行程总和设定为600mm，设定快速下降行程500mm，压装工进行程100mm，快速上升行程为600mm，不考虑摩擦力，工作台启动时间（加减速时间）：0.1s，液压缸机械效率为0.9。根据导轨间隙与具体设计结构尺寸设定竖直导轨垂直正压
