移动式液压工作站（SW+CAD+说明书）（ID:813852）
93
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.png | 850 KB |
| 2 | 10.png | 188 KB |
| 3 | 2.png | 669 KB |
| 4 | 3.png | 352 KB |
| 5 | 4.png | 285 KB |
| 6 | 5.png | 380 KB |
| 7 | 6.png | 94.7 KB |
| 8 | 7.png | 124 KB |
| 9 | 8.png | 353 KB |
| 10 | 9.png | 214 KB |
| 11 | 任务书-移动式液压工作站.doc | 45.4 KB |
| 12 | 开题报告-移动式液压工作站设计.docx | 766 KB |
| 13 | 移动式液压工作站-1CM-18-18WD旋入直通接头-C.SLDPRT | 273 KB |
| 14 | 移动式液压工作站-1CM-36-33WD.SLDPRT | 216 KB |
| 15 | 移动式液压工作站-1CM-36-42WD公制螺纹胶垫密封柱端（旋入直通接头）.SLDPRT | 250 KB |
| 16 | 移动式液压工作站-1CM-36-42WD公制螺纹胶垫密封柱端（旋入直通接头）.SLDPRT | 250 KB |
| 17 | 移动式液压工作站-1DM-22-27WD.SLDPRT | 221 KB |
| 18 | 移动式液压工作站-4MN-27WD胶垫内六角堵头(永华).SLDPRT | 213 KB |
| 19 | 移动式液压工作站-4MN-27WD胶垫内六角堵头01.SLDPRT | 194 KB |
| 20 | 移动式液压工作站-4WE10D 两位四通电磁换向阀.SLDPRT | 1.31 MB |
| 21 | 移动式液压工作站-4WSE3EE25-2X 电液伺服换向阀.SLDPRT | 4.04 MB |
| 22 | 移动式液压工作站-CC-42三通接头.SLDPRT | 231 KB |
| 23 | 移动式液压工作站-DBW10 先导式溢流阀9.SLDPRT | 2.16 MB |
| 24 | 移动式液压工作站-DBW20 先导式溢流阀.SLDPRT | 2.22 MB |
| 25 | 移动式液压工作站-GB5625．1-1985扩口式端直通管接头32.SLDPRT | 225 KB |
| 26 | 移动式液压工作站-GB／T18615-2002焊接接头M18.SLDPRT | 176 KB |
| 27 | 移动式液压工作站-GB／T18615-2002焊接接头M30-8.SLDPRT | 160 KB |
| 28 | 移动式液压工作站-GB／T5781-2000六角头螺栓全螺纹C级M16×40.SLDPRT | 154 KB |
| 29 | 移动式液压工作站-GB／T5781-2000六角头螺栓全螺纹C级M16×65.SLDPRT | 141 KB |
| 30 | 移动式液压工作站-GB／T5781-2000六角头螺栓全螺纹C级M16×90.SLDPRT | 152 KB |
| 31 | 移动式液压工作站-GB／T5781-2000六角头螺栓全螺纹C级M20×75.SLDPRT | 150 KB |
| 32 | 移动式液压工作站-GB／T5781-2000六角头螺栓全螺纹C级M20×90.SLDPRT | 153 KB |
| 33 | 移动式液压工作站-GB／T6187-2000全金属六角法兰面锁紧螺母M16.SLDPRT | 136 KB |
| 34 | 移动式液压工作站-GB／T6187-2000全金属六角法兰面锁紧螺母M20.SLDPRT | 135 KB |
| 35 | 移动式液压工作站-GB／T6187-2000全金属六角法兰面锁紧螺母M8.SLDPRT | 119 KB |
| 36 | 移动式液压工作站-GB／T70．1-2000内六角圆柱头螺钉M12×40.SLDPRT | 130 KB |
| 37 | 移动式液压工作站-GB／T70．1-2000内六角圆柱头螺钉M16×215.SLDPRT | 107 KB |
| 38 | 移动式液压工作站-GB／T70．1-2000内六角圆柱头螺钉M16×45.SLDPRT | 127 KB |
| 39 | 移动式液压工作站-GB／T70．1-2000内六角圆柱头螺钉M16×50.SLDPRT | 126 KB |
| 40 | 移动式液压工作站-GB／T70．1-2000内六角圆柱头螺钉M20×55.SLDPRT | 126 KB |
| 41 | 移动式液压工作站-GB／T70．1-2000内六角圆柱头螺钉M6×40.SLDPRT | 119 KB |
| 42 | 移动式液压工作站-GB／T70．1-2000内六角圆柱头螺钉M8×135.SLDPRT | 96.2 KB |
| 43 | 移动式液压工作站-LK10系列LK10-80-35-45.SLDPRT | 475 KB |
| 44 | 移动式液压工作站-M42焊接接头(永 华).SLDPRT | 196 KB |
| 45 | 移动式液压工作站-PFE型叶片泵PFED-4131.SLDPRT | 513 KB |
| 46 | 移动式液压工作站-Q11F-64P截止阀(黎明.SLDPRT | 194 KB |
| 47 | 移动式液压工作站-QJH型高压球芯截止阀.SLDPRT | 221 KB |
| 48 | 移动式液压工作站-QUQ 型液压空气滤清器.SLDPRT | 1.19 MB |
| 49 | 移动式液压工作站-SL-421冷却器.SLDPRT | 1.19 MB |
| 50 | 移动式液压工作站-Y-100压力表.SLDPRT | 707 KB |
| 51 | 移动式液压工作站-主伺服变量泵A11VLO.SLDPRT | 1.7 MB |
| 52 | 移动式液压工作站-主油路分油阀块.SLDPRT | 122 KB |
| 53 | 移动式液压工作站-主油路分油阀组.SLDASM | 616 KB |
| 54 | 移动式液压工作站-主电机.SLDPRT | 1.09 MB |
| 55 | 移动式液压工作站-主阀块--A0.dwg | 255 KB |
| 56 | 移动式液压工作站-主阀块.SLDPRT | 605 KB |
| 57 | 移动式液压工作站-主集成块装配.SLDASM | 3.52 MB |
| 58 | 移动式液压工作站-冷却器支座.SLDPRT | 108 KB |
| 59 | 移动式液压工作站-单向阀.SLDPRT | 104 KB |
| 60 | 移动式液压工作站-压力表油管1.SLDPRT | 116 KB |
| 61 | 移动式液压工作站-双联泵大供油口板.SLDPRT | 100 KB |
| 62 | 移动式液压工作站-双联泵小供油口板.SLDPRT | 97.6 KB |
| 63 | 移动式液压工作站-双联泵注油口板.SLDPRT | 96.1 KB |
| 64 | 移动式液压工作站-吊 耳.SLDPRT | 73.8 KB |
| 65 | 移动式液压工作站-吸油泵接头盖板1.SLDPRT | 99.4 KB |
| 66 | 移动式液压工作站-吸油硬管1.SLDPRT | 102 KB |
| 67 | 移动式液压工作站-吸油管密封固定组件1.SLDPRT | 122 KB |
| 68 | 移动式液压工作站-回油过滤器.SLDPRT | 162 KB |
| 69 | 移动式液压工作站-国标囊式蓄能器(螺纹连接) NXQ.SLDPRT | 178 KB |
| 70 | 移动式液压工作站-大钟形罩.SLDPRT | 266 KB |
| 71 | 移动式液压工作站-对丝11-8.SLDPRT | 211 KB |
| 72 | 移动式液压工作站-小钟形罩.SLDPRT | 283 KB |
| 73 | 移动式液压工作站-接头1.SLDPRT | 202 KB |
| 74 | 移动式液压工作站-接头2.SLDPRT | 194 KB |
| 75 | 移动式液压工作站-接头36-2.SLDPRT | 196 KB |
| 76 | 移动式液压工作站-放油孔焊接板.SLDPRT | 125 KB |
| 77 | 移动式液压工作站-槽钢-次1.SLDPRT | 123 KB |
| 78 | 移动式液压工作站-槽钢-次2.SLDPRT | 120 KB |
| 79 | 移动式液压工作站-槽钢1N.SLDPRT | 130 KB |
| 80 | 移动式液压工作站-油箱-A0.dwg | 202 KB |
| 81 | 移动式液压工作站-油箱前侧板.SLDPRT | 82.1 KB |
| 82 | 移动式液压工作站-油箱右侧板.SLDPRT | 91.7 KB |
| 83 | 移动式液压工作站-油箱后侧板.SLDPRT | 67.9 KB |
| 84 | 移动式液压工作站-油箱左侧板.SLDPRT | 91.7 KB |
| 85 | 移动式液压工作站-油箱底座板.SLDPRT | 53.9 KB |
| 86 | 移动式液压工作站-油箱底板.SLDPRT | 63.1 KB |
| 87 | 移动式液压工作站-油箱清洗孔法兰管.SLDPRT | 119 KB |
| 88 | 移动式液压工作站-油箱盖.SLDPRT | 125 KB |
| 89 | 移动式液压工作站-油箱组件.SLDASM | 271 KB |
| 90 | 移动式液压工作站-油箱隔板.SLDPRT | 66 KB |
| 91 | 移动式液压工作站-油箱顶板.SLDPRT | 153 KB |
| 92 | 移动式液压工作站-泵站总装配-A0.dwg | 2.76 MB |
| 93 | 移动式液压工作站-泵站总装配.SLDASM | 11.7 MB |
| 94 | 移动式液压工作站-液位计.SLDPRT | 412 KB |
| 95 | 移动式液压工作站-液位计安装座.SLDPRT | 66.1 KB |
| 96 | 移动式液压工作站-液压系统原理图-A0.dwg | 201 KB |
| 97 | 移动式液压工作站-电机支座1.SLDPRT | 124 KB |
| 98 | 移动式液压工作站-电机支座2.SLDPRT | 127 KB |
| 99 | 移动式液压工作站-硬管2.SLDPRT | 82.3 KB |
| 100 | 移动式液压工作站-硬管3.SLDPRT | 99.4 KB |
| 101 | 移动式液压工作站-硬管4.SLDPRT | 97.1 KB |
| 102 | 移动式液压工作站-硬管5.SLDPRT | 74.6 KB |
| 103 | 移动式液压工作站-空气滤清器底座.SLDPRT | 105 KB |
| 104 | 移动式液压工作站-精过滤器.SLDPRT | 136 KB |
| 105 | 移动式液压工作站-联轴器LK-10-105-40-55.SLDPRT | 763 KB |
| 106 | 移动式液压工作站-行走轮.SLDPRT | 746 KB |
| 107 | 移动式液压工作站-软管1.SLDPRT | 142 KB |
| 108 | 移动式液压工作站-软管10.SLDPRT | 169 KB |
| 109 | 移动式液压工作站-软管11.SLDPRT | 180 KB |
| 110 | 移动式液压工作站-软管2.SLDPRT | 127 KB |
| 111 | 移动式液压工作站-软管3.SLDPRT | 164 KB |
| 112 | 移动式液压工作站-软管4.SLDPRT | 200 KB |
| 113 | 移动式液压工作站-软管5.SLDPRT | 121 KB |
| 114 | 移动式液压工作站-软管6.SLDPRT | 157 KB |
| 115 | 移动式液压工作站-软管7.SLDPRT | 186 KB |
| 116 | 移动式液压工作站-软管8.SLDPRT | 141 KB |
| 117 | 移动式液压工作站-软管9.SLDPRT | 166 KB |
| 118 | 移动式液压工作站-辅电机.SLDPRT | 1.61 MB |
| 119 | 移动式液压工作站-辅集成块.SLDASM | 2.05 MB |
| 120 | 移动式液压工作站-辅集成块阀块.SLDPRT | 764 KB |
| 121 | 移动式液压工作站-阀口精过滤器.SLDPRT | 152 KB |
| 122 | （论文）移动式液压工作站设计.doc | 4.09 MB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要2000金币
图纸ID：813852
文件大小：61.68M
软件版本：AUTOCAD 2018,SOLIDWORKS 2018
图纸格式：sldprt,sldasm,dwg
参数/编辑：可修改，包括参数
上传时间：2025-08-06

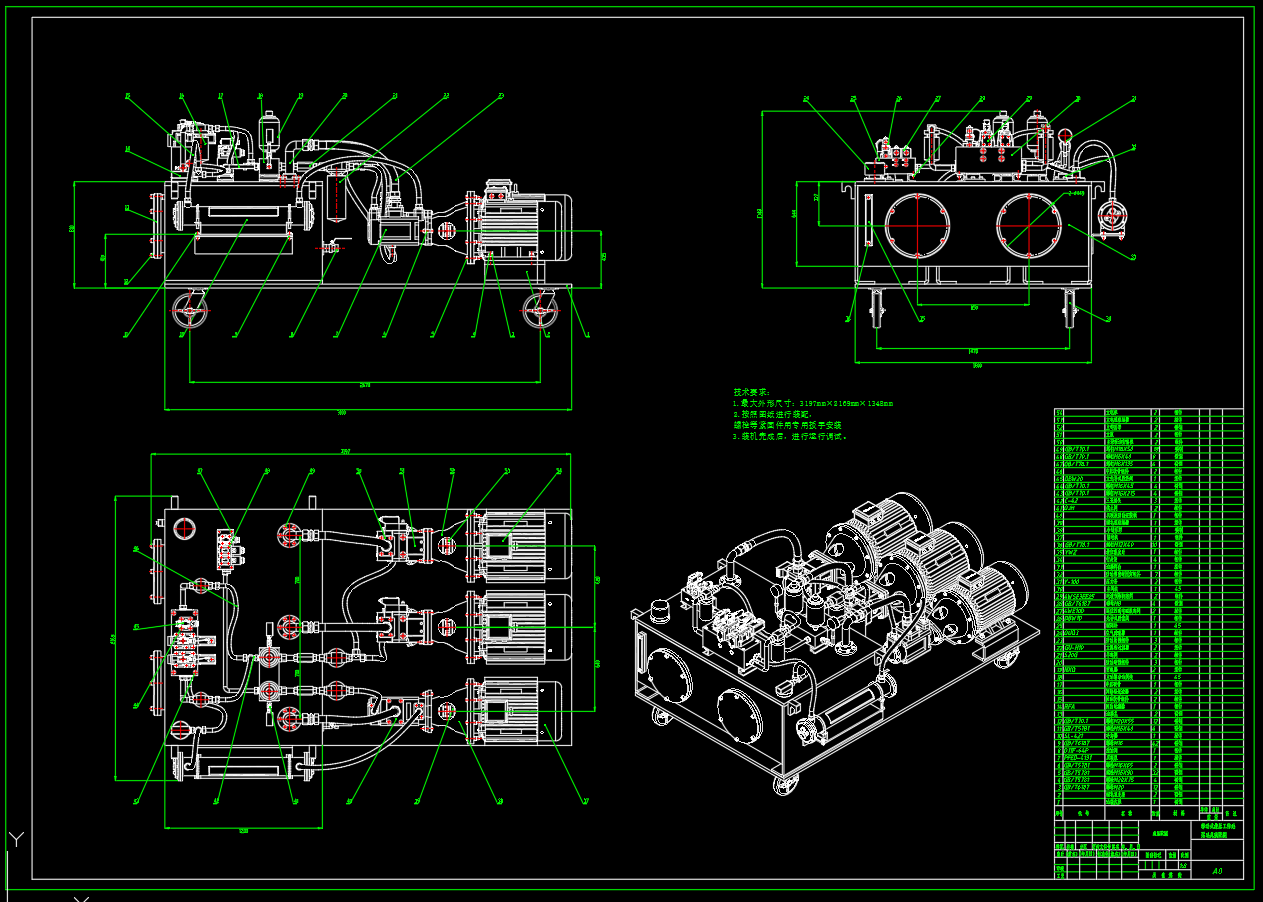

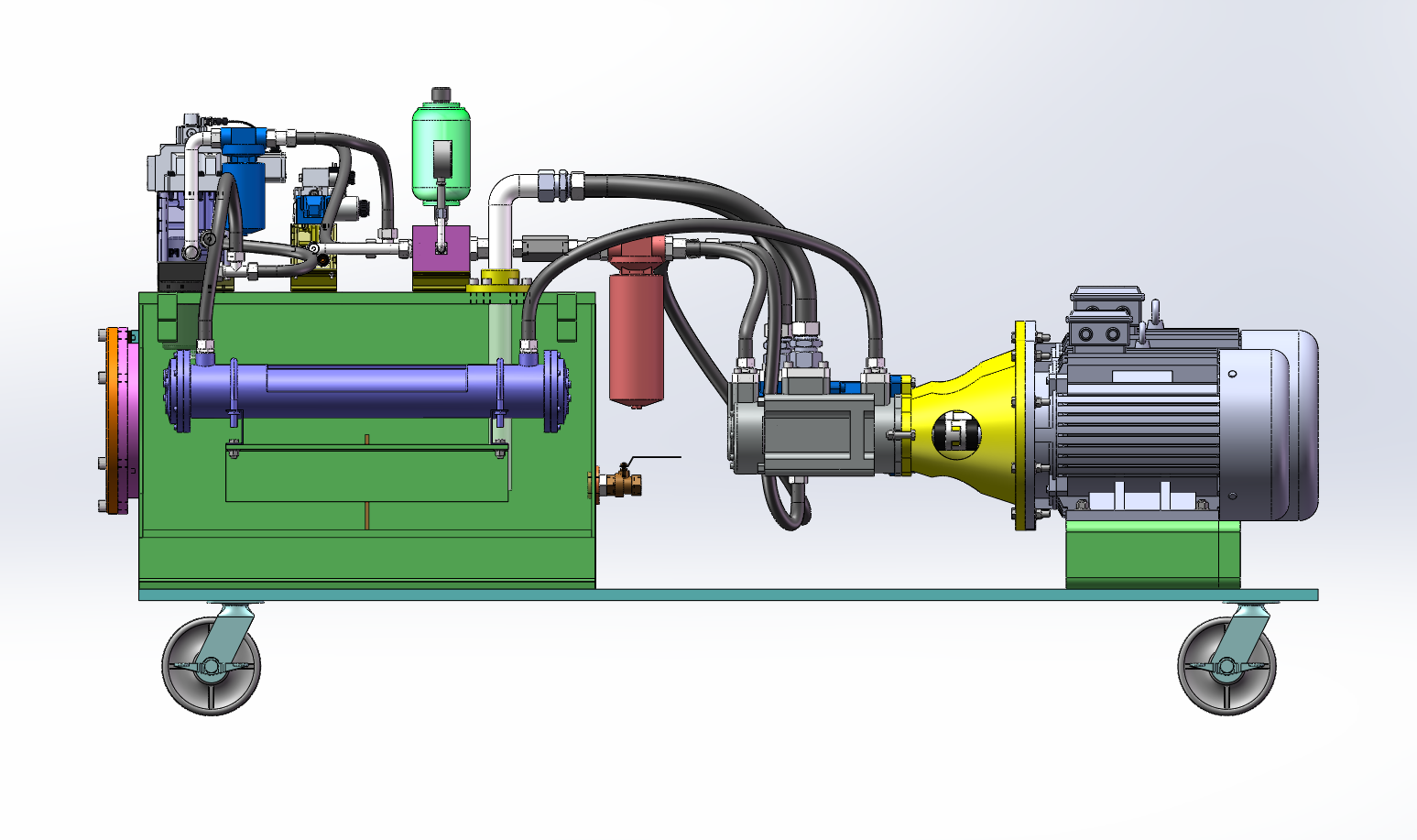

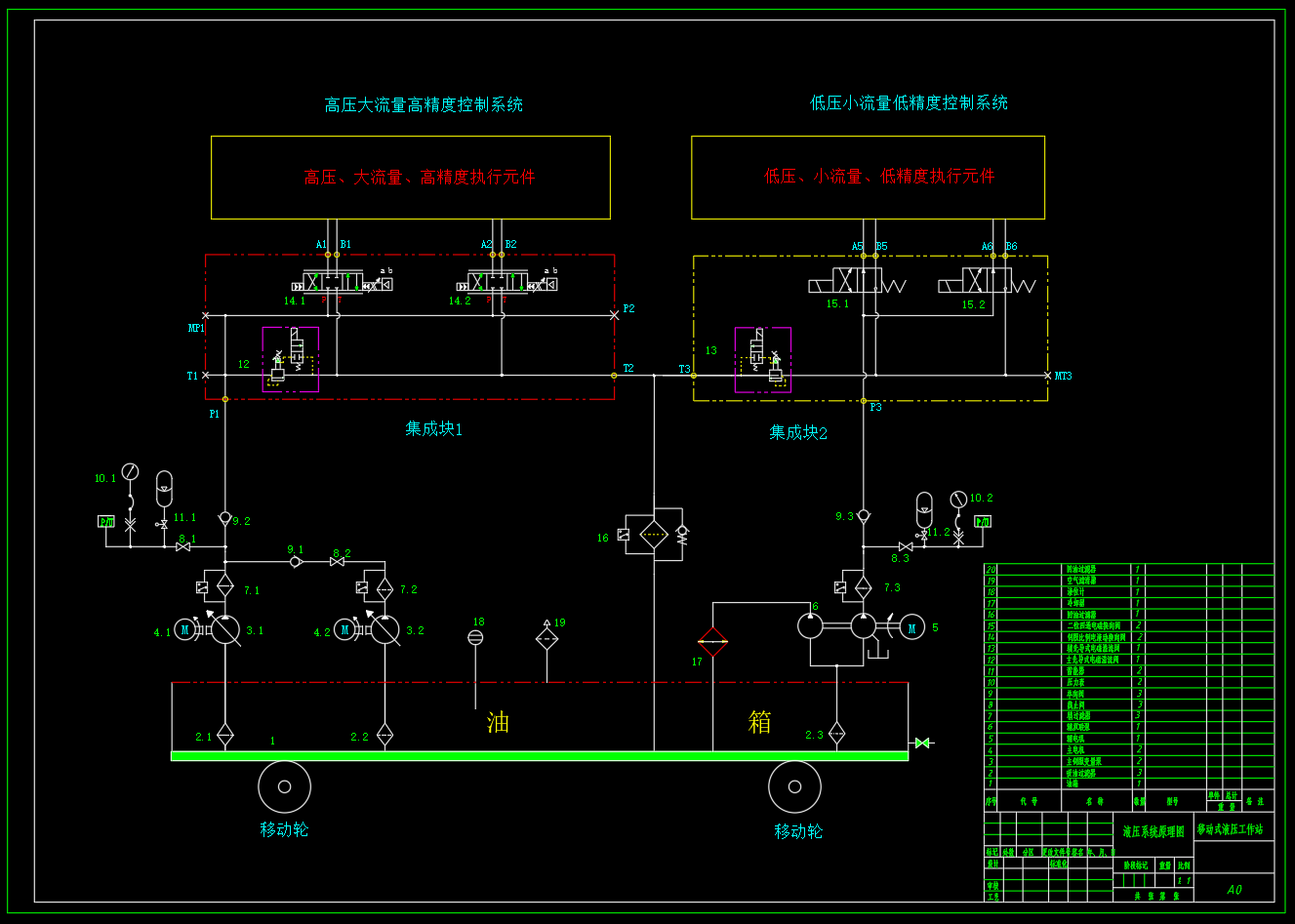

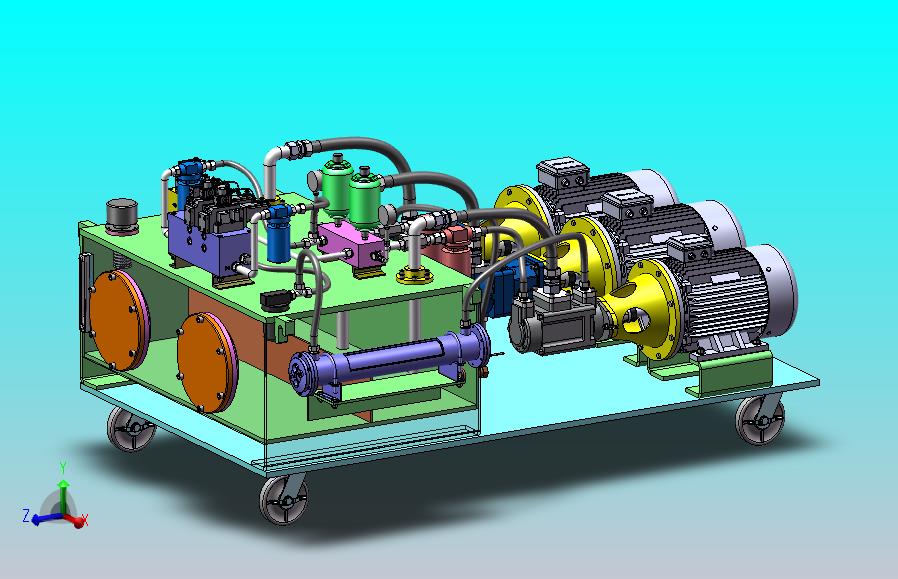

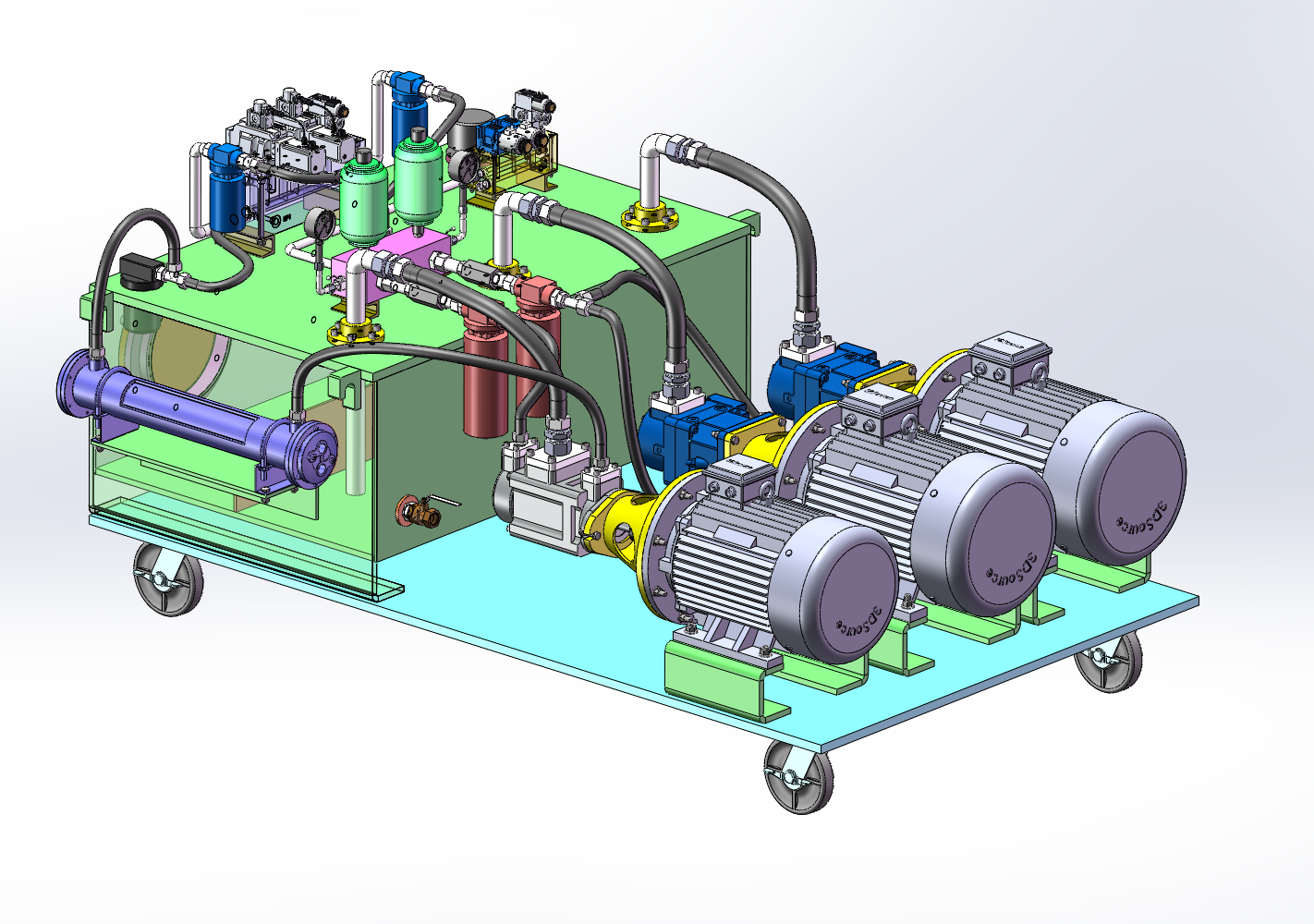

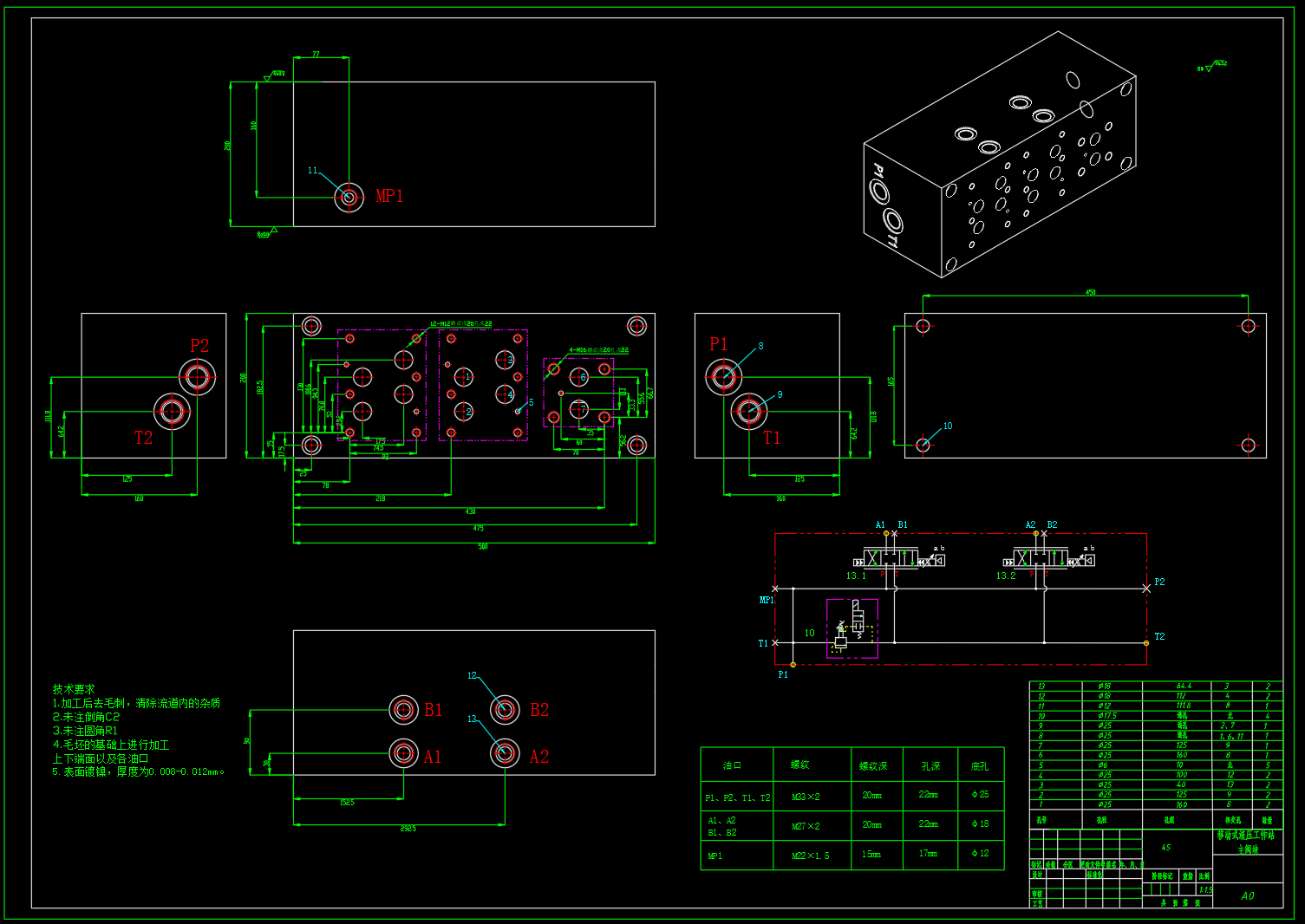

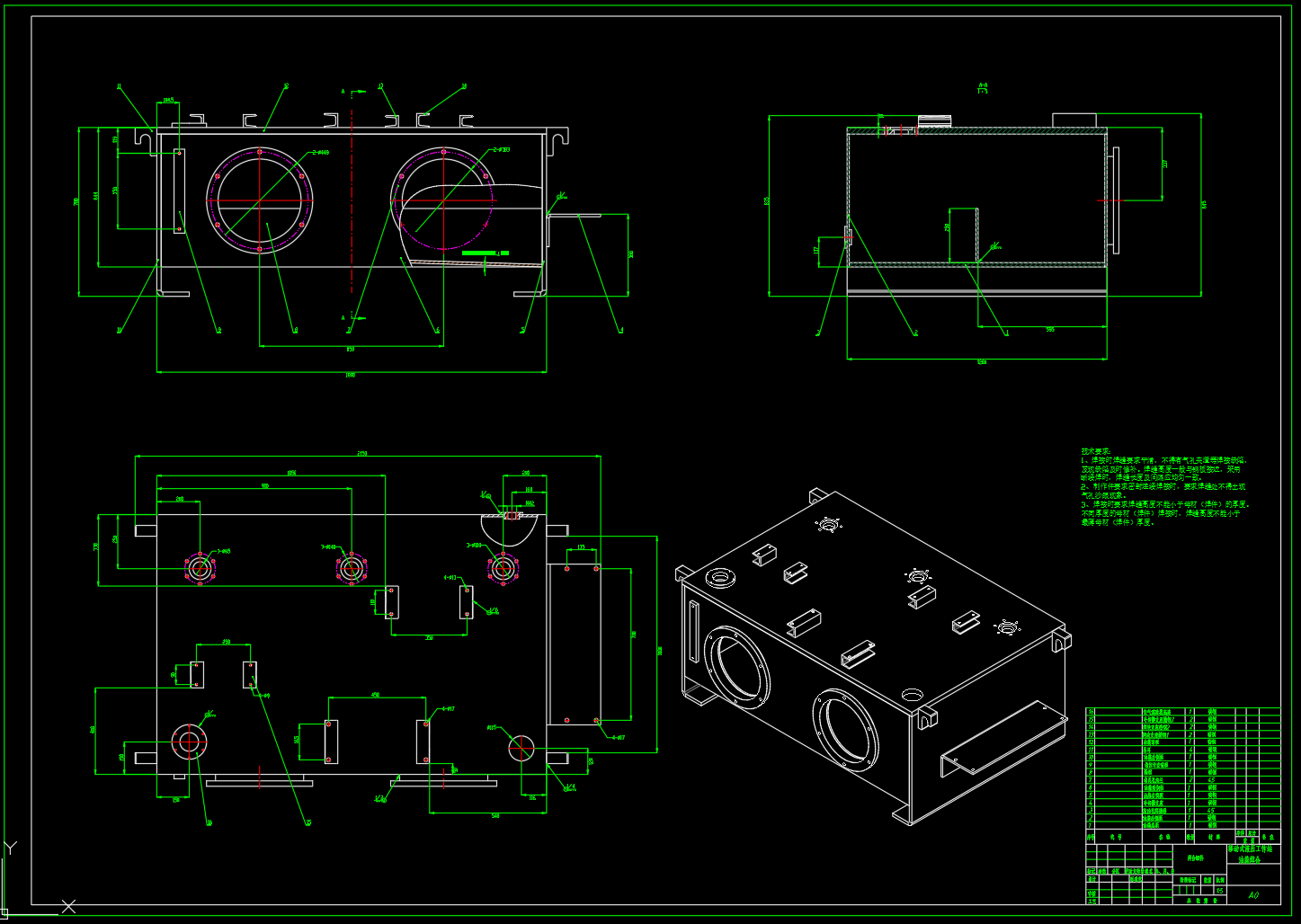

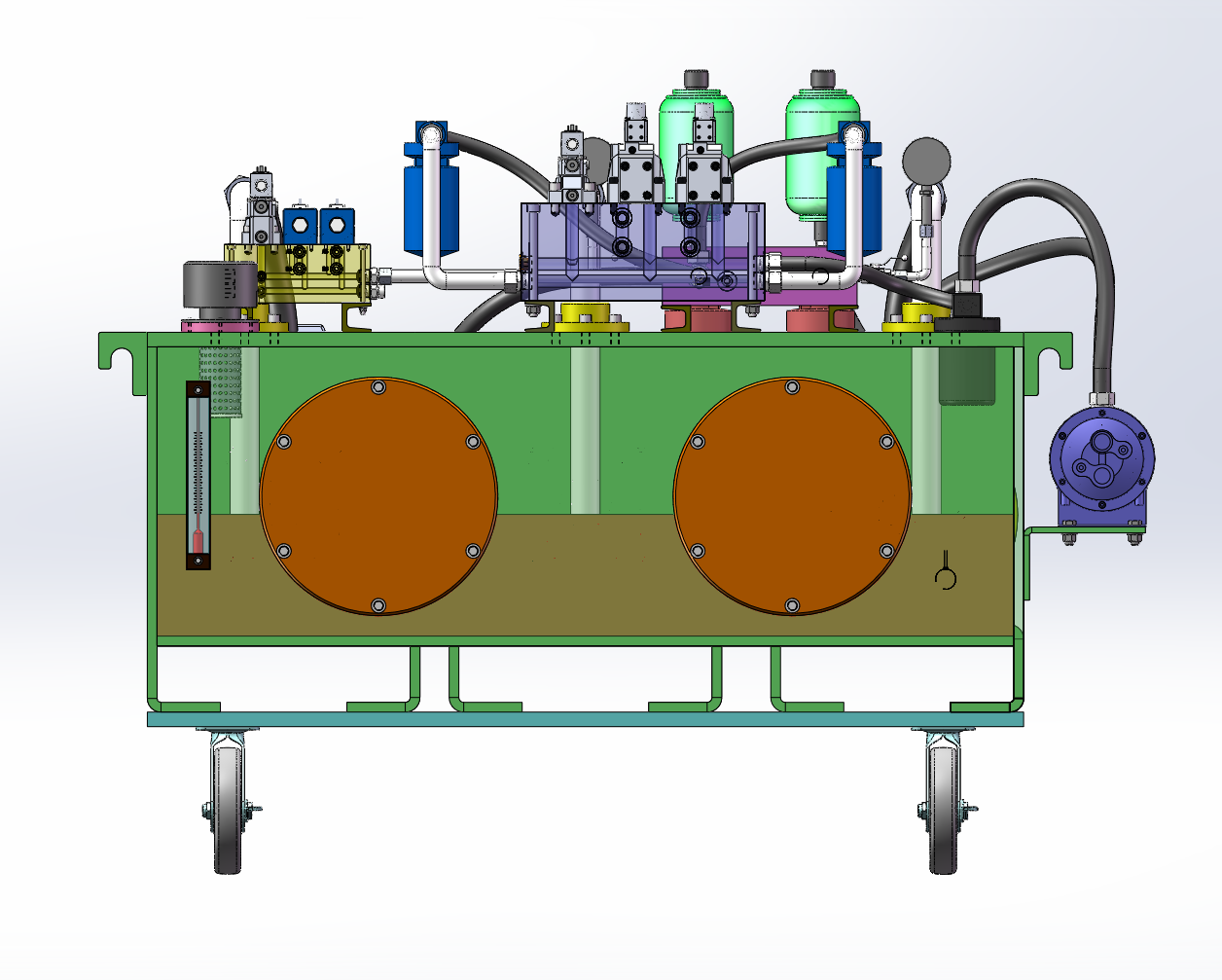

图纸介绍：移动式液压工作站，包含整个泵站三维SW2018建模，包含二维CAD泵站总装配图，油箱图，阀块图和液压系统原理图。包含设计计算，任务书和开题。研究一种可移动式的液压工作站，拥有高压、大流量、高精度的伺服比例控制系统和低压、小流量、低精度的控制系统，这样就可以满足不同功能、精度、压力和流量需求的液压动力需求，通过设置可移动的形式，方便快捷的满足不同功能和场合的机器的需要，移动式液压工作站作为独立动力源，替代传统固定设备，提升作业灵活性。主系统最大压力：25MPa 主系统最大流量：250L/min 辅系统最大压力：12MPa 辅系统最大流量：80L/min
