果树修剪液压剪叉升降装置 SW2024（ID:813853）
39
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.png | 229 KB |
| 2 | 2.png | 230 KB |
| 3 | 3.png | 146 KB |
| 4 | 4.png | 96.7 KB |
| 5 | 5.png | 131 KB |
| 6 | 880mm轴.SLDDRW | 95.5 KB |
| 7 | 880mm轴.SLDPRT | 60.2 KB |
| 8 | BGRR6008DD.SLDASM | 120 KB |
| 9 | BGRR6008DD_b.SLDPRT | 105 KB |
| 10 | J GB882-88销轴B型30×80.SLDPRT | 115 KB |
| 11 | J GB／T5781-2000六角头螺栓全螺纹C级M12×45.SLDPRT | 144 KB |
| 12 | J GB／T5781-2000六角头螺栓全螺纹C级M16×35.SLDPRT | 150 KB |
| 13 | J GB／T6177．1-2000六角法兰面螺母A级M8.SLDPRT | 126 KB |
| 14 | J GB／T70．1-2000内六角圆柱头螺钉M8×20.SLDPRT | 116 KB |
| 15 | J GB／T70．1-2000内六角圆柱头螺钉M8×30.SLDPRT | 115 KB |
| 16 | J GB／T70．1-2000内六角圆柱头螺钉M8×35.SLDPRT | 112 KB |
| 17 | J GB／T70．1-2000内六角圆柱头螺钉M8×45.SLDPRT | 110 KB |
| 18 | RRING-C-INT-68.SLDPRT | 58.4 KB |
| 19 | YY-JQR 油缸缸杆.SLDPRT | 119 KB |
| 20 | YY-JQR 阀块.SLDPRT | 673 KB |
| 21 | YY-JQR 16011轴承.SLDPRT | 125 KB |
| 22 | YY-JQR 1CM-18-22WD-03.SLDPRT | 192 KB |
| 23 | YY-JQR 1DM-22-27WD公制螺纹胶垫密封柱端.SLDPRT | 220 KB |
| 24 | YY-JQR 4MN-27WD胶垫内六角堵头(永华).SLDPRT | 206 KB |
| 25 | YY-JQR 4WE10Y.SLDPRT | 1.54 MB |
| 26 | YY-JQR 6032轴承.SLDPRT | 117 KB |
| 27 | YY-JQR 61909轴承.SLDPRT | 125 KB |
| 28 | YY-JQR CC-22三通接头.SLDPRT | 217 KB |
| 29 | YY-JQR DBW10B1 先导式溢流阀.SLDPRT | 2.21 MB |
| 30 | YY-JQR GB893．1-86孔用弹性挡圈A型55-1.SLDPRT | 94.8 KB |
| 31 | YY-JQR GB894．1-86轴用弹性挡圈A型75.SLDPRT | 77.1 KB |
| 32 | YY-JQR GB／T1096-1979普通平键A型10×50.SLDPRT | 102 KB |
| 33 | YY-JQR GB／T1096-1979普通平键A型10×56.SLDPRT | 99.6 KB |
| 34 | YY-JQR GB／T1096-1979普通平键A型20×95.SLDPRT | 97.9 KB |
| 35 | YY-JQR GB／T1096-1979普通平键A型5×18-.SLDPRT | 115 KB |
| 36 | YY-JQR GB／T1096-1979普通平键A型5×25.SLDPRT | 105 KB |
| 37 | YY-JQR GB／T1096-1979普通平键A型6×24.SLDPRT | 107 KB |
| 38 | YY-JQR GB／T1096-1979普通平键A型8×45.SLDPRT | 95.4 KB |
| 39 | YY-JQR GB／T18615-2002焊接接头M22.SLDPRT | 169 KB |
| 40 | YY-JQR GB／T276 深沟球轴承 6212-2RZ.SLDPRT | 549 KB |
| 41 | YY-JQR GB／T276-94深沟球轴承-6304-2RZ.SLDPRT | 458 KB |
| 42 | YY-JQR GB／T276-94深沟球轴承6010-2RZ.SLDPRT | 660 KB |
| 43 | YY-JQR GB／T276-94深沟球轴承6015-2Z.SLDPRT | 781 KB |
| 44 | YY-JQR GB／T276-94深沟球轴承61908.SLDPRT | 824 KB |
| 45 | YY-JQR GB／T276-94深沟球轴承6205-2RZ-1.SLDPRT | 806 KB |
| 46 | YY-JQR GB／T276-94深沟球轴承6210-2RZ.SLDPRT | 557 KB |
| 47 | YY-JQR GB／T5780-2000六角头螺栓C级M12×45.SLDPRT | 170 KB |
| 48 | YY-JQR GB／T6187-2000全金属六角法兰面锁紧螺母M12.SLDPRT | 152 KB |
| 49 | YY-JQR GB／T6187-2000全金属六角法兰面锁紧螺母M16.SLDPRT | 150 KB |
| 50 | YY-JQR GB／T6187-2000全金属六角法兰面锁紧螺母M6.SLDPRT | 112 KB |
| 51 | YY-JQR GB／T6187-2000全金属六角法兰面锁紧螺母M8.SLDPRT | 114 KB |
| 52 | YY-JQR GB／T70．1-2000内六角圆柱头螺钉(M14)×40.SLDPRT | 129 KB |
| 53 | YY-JQR GB／T70．1-2000内六角圆柱头螺钉(M14)×45.SLDPRT | 110 KB |
| 54 | YY-JQR GB／T70．1-2000内六角圆柱头螺钉M10×30.SLDPRT | 107 KB |
| 55 | YY-JQR GB／T70．1-2000内六角圆柱头螺钉M10×35.SLDPRT | 119 KB |
| 56 | YY-JQR GB／T70．1-2000内六角圆柱头螺钉M10×40.SLDPRT | 106 KB |
| 57 | YY-JQR GB／T70．1-2000内六角圆柱头螺钉M10×50.SLDPRT | 105 KB |
| 58 | YY-JQR GB／T70．1-2000内六角圆柱头螺钉M12×50.SLDPRT | 107 KB |
| 59 | YY-JQR GB／T70．1-2000内六角圆柱头螺钉M16×80.SLDPRT | 109 KB |
| 60 | YY-JQR GB／T70．1-2000内六角圆柱头螺钉M5×20.SLDPRT | 111 KB |
| 61 | YY-JQR GB／T70．1-2000内六角圆柱头螺钉M6×140.SLDPRT | 98.4 KB |
| 62 | YY-JQR GB／T70．1-2000内六角圆柱头螺钉M6×20.SLDPRT | 127 KB |
| 63 | YY-JQR GB／T70．1-2000内六角圆柱头螺钉M6×25.SLDPRT | 106 KB |
| 64 | YY-JQR GB／T70．1-2000内六角圆柱头螺钉M6×30.SLDPRT | 104 KB |
| 65 | YY-JQR GB／T70．1-2000内六角圆柱头螺钉M6×40.SLDPRT | 104 KB |
| 66 | YY-JQR GB／T70．1-2000内六角圆柱头螺钉M6×45.SLDPRT | 99.9 KB |
| 67 | YY-JQR GB／T70．1-2000内六角圆柱头螺钉M6×90.SLDPRT | 107 KB |
| 68 | YY-JQR GB／T70．1-2000内六角圆柱头螺钉M8×110.SLDPRT | 92.2 KB |
| 69 | YY-JQR GB／T70．1-2000内六角圆柱头螺钉M8×20.SLDPRT | 107 KB |
| 70 | YY-JQR GB／T70．1-2000内六角圆柱头螺钉M8×30.SLDPRT | 106 KB |
| 71 | YY-JQR GB／T70．1-2000内六角圆柱头螺钉M8×35.SLDPRT | 110 KB |
| 72 | YY-JQR GB／T70．1-2000内六角圆柱头螺钉M8×45.SLDPRT | 106 KB |
| 73 | YY-JQR GB／T9459-1988六角开槽薄螺母细牙M20×2-1.SLDPRT | 192 KB |
| 74 | YY-JQR GU-H10 精过滤器.SLDPRT | 153 KB |
| 75 | YY-JQR HST 小臂谐波减速器.SLDPRT | 231 KB |
| 76 | YY-JQR HST20120UIV 谐波减速器.SLDPRT | 225 KB |
| 77 | YY-JQR QUQ 型液压空气滤清器.SLDPRT | 1.75 MB |
| 78 | YY-JQR S10单向阀.SLDPRT | 114 KB |
| 79 | YY-JQR Y-100压力表.SLDPRT | 1.25 MB |
| 80 | YY-JQR Z2FS10 叠加式双向节流阀.SLDPRT | 1.3 MB |
| 81 | YY-JQR Z2S10 叠加式双向液压锁.SLDPRT | 1.17 MB |
| 82 | YY-JQR 出油管法兰盘.SLDPRT | 131 KB |
| 83 | YY-JQR 前爪固定座1.SLDPRT | 161 KB |
| 84 | YY-JQR 吸油管法兰盘.SLDPRT | 139 KB |
| 85 | YY-JQR 国标囊式蓄能器(螺纹连接) NXQ.SLDPRT | 153 KB |
| 86 | YY-JQR 大臂.SLDPRT | 485 KB |
| 87 | YY-JQR 大臂旋转马达.SLDPRT | 406 KB |
| 88 | YY-JQR 大臂谐波减速器安装法兰.SLDPRT | 170 KB |
| 89 | YY-JQR 大臂轴承法兰盘.SLDPRT | 119 KB |
| 90 | YY-JQR 夹爪固定座.SLDPRT | 223 KB |
| 91 | YY-JQR 小手臂旋转法兰.SLDPRT | 200 KB |
| 92 | YY-JQR 小臂座.SLDPRT | 162 KB |
| 93 | YY-JQR 小臂旋转后法兰1.SLDPRT | 130 KB |
| 94 | YY-JQR 小臂旋转法兰轴承隔套1.SLDPRT | 96.2 KB |
| 95 | YY-JQR 小臂旋转轴承法兰2.SLDPRT | 124 KB |
| 96 | YY-JQR 小臂旋转马达.SLDPRT | 411 KB |
| 97 | YY-JQR 小臂组件.SLDASM | 1.11 MB |
| 98 | YY-JQR 小臂谐波减速器安装法兰.SLDPRT | 158 KB |
| 99 | YY-JQR 小臂轴1.SLDPRT | 222 KB |
| 100 | YY-JQR 小臂轴2.SLDPRT | 193 KB |
| 101 | YY-JQR 小臂轴承法兰盘.SLDPRT | 120 KB |
| 102 | YY-JQR 小臂齿轮箱.SLDPRT | 351 KB |
| 103 | YY-JQR 底座旋转涡轮.SLDPRT | 2.02 MB |
| 104 | YY-JQR 底座旋转涡轮轴.SLDPRT | 213 KB |
| 105 | YY-JQR 底座旋转涡轮轴上法兰.SLDPRT | 128 KB |
| 106 | YY-JQR 底座旋转涡轮轴上法兰盖.SLDPRT | 185 KB |
| 107 | YY-JQR 底座旋转涡轮轴下法兰.SLDPRT | 187 KB |
| 108 | YY-JQR 底座旋转马达.SLDPRT | 331 KB |
| 109 | YY-JQR 底座涡杆.SLDPRT | 780 KB |
| 110 | YY-JQR 底座组件.SLDASM | 3.83 MB |
| 111 | YY-JQR 底座组件.SLDDRW | 1.58 MB |
| 112 | YY-JQR 底座轴承法兰盘.SLDPRT | 117 KB |
| 113 | YY-JQR 手腕俯仰马达.DWG | 34.3 KB |
| 114 | YY-JQR 手腕俯仰马达.SLDDRW | 82 KB |
| 115 | YY-JQR 手腕俯仰马达.SLDPRT | 407 KB |
| 116 | YY-JQR 手腕俯仰马达.bak | 282 KB |
| 117 | YY-JQR 手腕大齿轮1.SLDPRT | 838 KB |
| 118 | YY-JQR 手腕斜齿1.SLDPRT | 872 KB |
| 119 | YY-JQR 手腕电机齿轮连接轴1.SLDPRT | 155 KB |
| 120 | YY-JQR 手腕电机齿轮连接轴2.SLDPRT | 148 KB |
| 121 | YY-JQR 手腕直齿1.SLDPRT | 517 KB |
| 122 | YY-JQR 手腕直齿2.SLDPRT | 338 KB |
| 123 | YY-JQR 手腕直齿3.SLDPRT | 221 KB |
| 124 | YY-JQR 手腕直齿4.SLDPRT | 222 KB |
| 125 | YY-JQR 推力球轴承51315.SLDPRT | 1.4 MB |
| 126 | YY-JQR 旋转底座箱体.SLDPRT | 404 KB |
| 127 | YY-JQR 旋转底座马达法兰盘.SLDPRT | 144 KB |
| 128 | YY-JQR 油箱.SLDPRT | 112 KB |
| 129 | YY-JQR 油缸回转头.SLDPRT | 185 KB |
| 130 | YY-JQR 油缸组件.SLDASM | 136 KB |
| 131 | YY-JQR 油缸缸体.SLDPRT | 190 KB |
| 132 | YY-JQR 液压泵.SLDPRT | 5.02 MB |
| 133 | YY-JQR 电控箱.SLDPRT | 204 KB |
| 134 | YY-JQR 电机.SLDPRT | 984 KB |
| 135 | YY-JQR 电机支座.SLDPRT | 126 KB |
| 136 | YY-JQR 硬管1.SLDPRT | 82.3 KB |
| 137 | YY-JQR 硬管2.SLDPRT | 102 KB |
| 138 | YY-JQR 硬管3.SLDPRT | 89.4 KB |
| 139 | YY-JQR 硬管4.SLDPRT | 70.2 KB |
| 140 | YY-JQR 硬管5.SLDPRT | 78 KB |
| 141 | YY-JQR 硬管6.SLDPRT | 76 KB |
| 142 | YY-JQR 硬管7.SLDPRT | 62.2 KB |
| 143 | YY-JQR 联轴器.SLDPRT | 722 KB |
| 144 | YY-JQR 腕部中心轴前端锁帽.SLDPRT | 140 KB |
| 145 | YY-JQR 腕部前爪连接轴1.SLDPRT | 145 KB |
| 146 | YY-JQR 腕部法兰.SLDPRT | 205 KB |
| 147 | YY-JQR 腕部法兰侧盖.SLDPRT | 136 KB |
| 148 | YY-JQR 腕部组件.SLDASM | 608 KB |
| 149 | YY-JQR 腕部行星减速机1.SLDPRT | 121 KB |
| 150 | YY-JQR 软管1.SLDPRT | 146 KB |
| 151 | YY-JQR 软管10.SLDPRT | 144 KB |
| 152 | YY-JQR 软管11.SLDPRT | 187 KB |
| 153 | YY-JQR 软管12.SLDPRT | 233 KB |
| 154 | YY-JQR 软管13.SLDPRT | 268 KB |
| 155 | YY-JQR 软管14.SLDPRT | 270 KB |
| 156 | YY-JQR 软管15.SLDPRT | 206 KB |
| 157 | YY-JQR 软管16.SLDPRT | 203 KB |
| 158 | YY-JQR 软管2.SLDPRT | 123 KB |
| 159 | YY-JQR 软管3.SLDPRT | 181 KB |
| 160 | YY-JQR 软管4.SLDPRT | 190 KB |
| 161 | YY-JQR 软管5.SLDPRT | 162 KB |
| 162 | YY-JQR 软管6.SLDPRT | 171 KB |
| 163 | YY-JQR 软管7.SLDPRT | 152 KB |
| 164 | YY-JQR 软管8.SLDPRT | 176 KB |
| 165 | YY-JQR 软管9.SLDPRT | 153 KB |
| 166 | YY-JQR 轴承1.SLDPRT | 121 KB |
| 167 | YY-JQR 钟形罩.SLDPRT | 231 KB |
| 168 | YY-JQR 阀块垫板.SLDPRT | 89.8 KB |
| 169 | YY-JQR 集成阀块装配体.SLDASM | 3.53 MB |
| 170 | YY-JQR 驱动臂座.SLDPRT | 347 KB |
| 171 | bearing_6008.SLDPRT | 101 KB |
| 172 | ~$YY-JQR 油缸组件.SLDASM | 4 B |
| 173 | 下底板-垫圈.SLDPRT | 66.7 KB |
| 174 | 下底板-垫片.SLDPRT | 85.5 KB |
| 175 | 下底板-螺母.SLDPRT | 102 KB |
| 176 | 下底板-调节螺栓.SLDPRT | 1.36 MB |
| 177 | 下底板-轴.SLDPRT | 81 KB |
| 178 | 下底板-轴承座.SLDPRT | 784 KB |
| 179 | 下底板.SLDPRT | 379 KB |
| 180 | 修剪-锯片.SLDPRT | 243 KB |
| 181 | 修剪-锯片驱动轴.SLDPRT | 116 KB |
| 182 | 修剪组件-组件图.SLDASM | 231 KB |
| 183 | 剪叉臂-固定端.SLDPRT | 315 KB |
| 184 | 剪叉臂-移动端.SLDDRW | 263 KB |
| 185 | 剪叉臂-移动端.SLDPRT | 262 KB |
| 186 | 复件 (2) BGRR6008DD.SLDASM | 303 KB |
| 187 | 复件 (3) BGRR6008DD.SLDASM | 313 KB |
| 188 | 复件 (4) BGRR6008DD.SLDASM | 216 KB |
| 189 | 复件 BGRR6008DD.SLDASM | 302 KB |
| 190 | 工作平台.SLDPRT | 153 KB |
| 191 | 平衡调节装置.SLDASM | 1.28 MB |
| 192 | 张紧套.SLDPRT | 369 KB |
| 193 | 果树修剪-GB／T5781-2000六角头螺栓全螺纹C级M12×55.SLDPRT | 143 KB |
| 194 | 果树修剪-GB／T6187-2000全金属六角法兰面锁紧螺母M10.SLDPRT | 121 KB |
| 195 | 果树修剪-GB／T6187-2000全金属六角法兰面锁紧螺母M12.SLDPRT | 119 KB |
| 196 | 果树修剪-GB／T6187-2000全金属六角法兰面锁紧螺母M8.SLDPRT | 122 KB |
| 197 | 果树修剪-GB／T70．1-2000内六角圆柱头螺钉M10×40.SLDPRT | 114 KB |
| 198 | 果树修剪-修剪组件驱动旋转马达.SLDPRT | 415 KB |
| 199 | 果树修剪液压剪叉-总装配图.SLDASM | 18 MB |
| 200 | 液压修剪机械手-总装配.SLDASM | 14.9 MB |
| 201 | 液压剪叉升降装置-装配体.SLDASM | 3.25 MB |
| 202 | 液压剪叉升降装置-装配体.SLDDRW | 2.48 MB |
| 203 | 液压杆.SLDPRT | 335 KB |
| 204 | 液压缸.SLDPRT | 124 KB |
| 205 | 移动轮.SLDPRT | 71 KB |
| 206 | 轴承套.SLDASM | 318 KB |
| 207 | 轴承组件法兰(40_D1).SLDASM | 283 KB |
| 208 | 长轴-940mm.SLDDRW | 95.2 KB |
| 209 | 长轴-940mm.SLDPRT | 88.2 KB |
| 210 | 长轴-960mm.SLDPRT | 96.1 KB |
| 211 | 鱼眼接头.SLDPRT | 172 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要1800金币
图纸ID：813853
文件大小：106.93M
软件版本：SOLIDWORKS 2018,AUTOCAD 2018
图纸格式：sldprt,sldasm,dwg
参数/编辑：可修改，包括参数
上传时间：2025-08-06

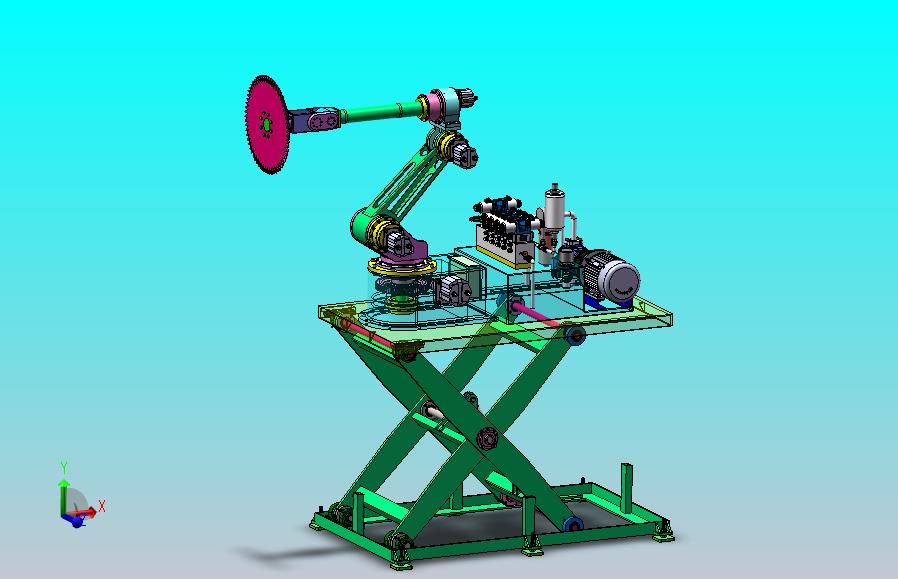

图纸介绍：果树修剪液压剪叉升降装置设计，包含整机的三维SW2024建模，通过剪叉升降装置驱动上部分的修剪机械手完成修剪动作，整机的驱动采用液压系统驱动的方式。
