搬运机械手液压系统（一）（CAD+说明书）（ID:813864）

机械设备 / 智能装置 / 搬运机械手液压系统（一）（CAD+说明书）

平面图

文件列表

屿双网

屿双网

#	文件名称	文件大小
1	1.png	43.2 KB
2	2.png	28.1 KB
3	3.png	44.4 KB
4	4.png	93.2 KB
5	5.png	188 KB
6	6.png	92.4 KB

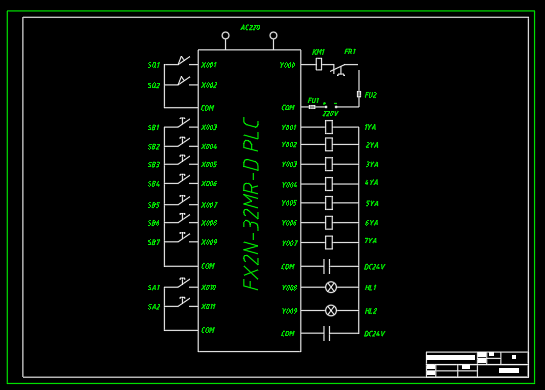

7	搬运机械手-PLC外部接线图-A3.dwg	136 KB

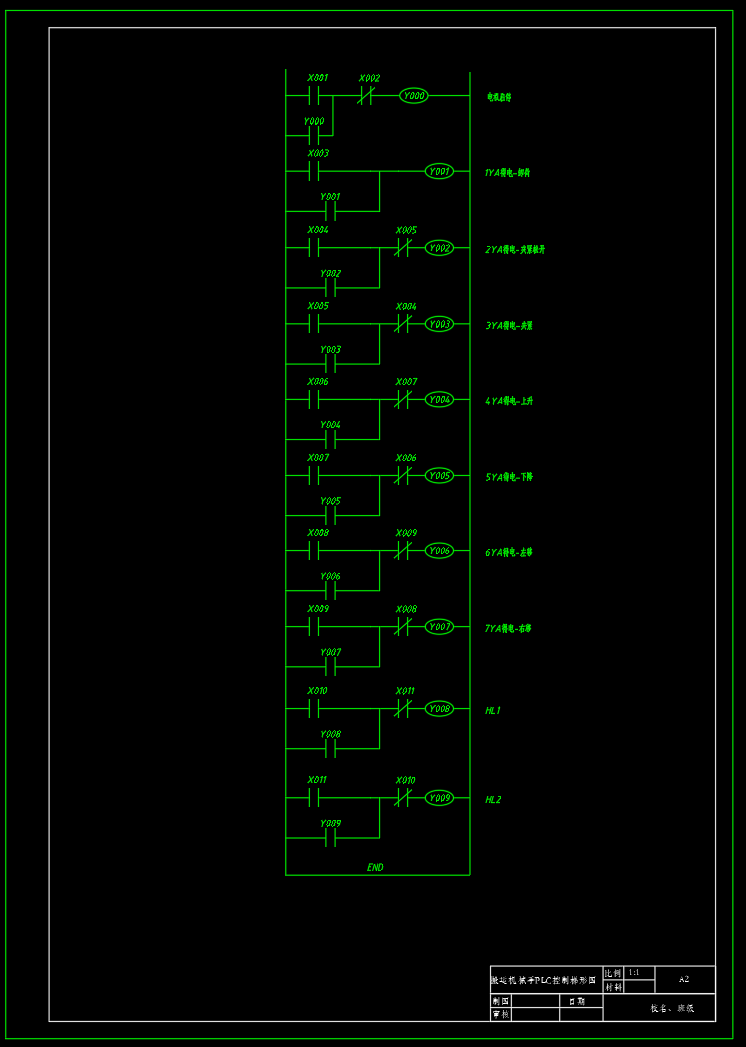

8	搬运机械手-PLC控制梯形图-A2.dwg	129 KB
9	搬运机械手-液压系统原理图-A3.dwg	162 KB

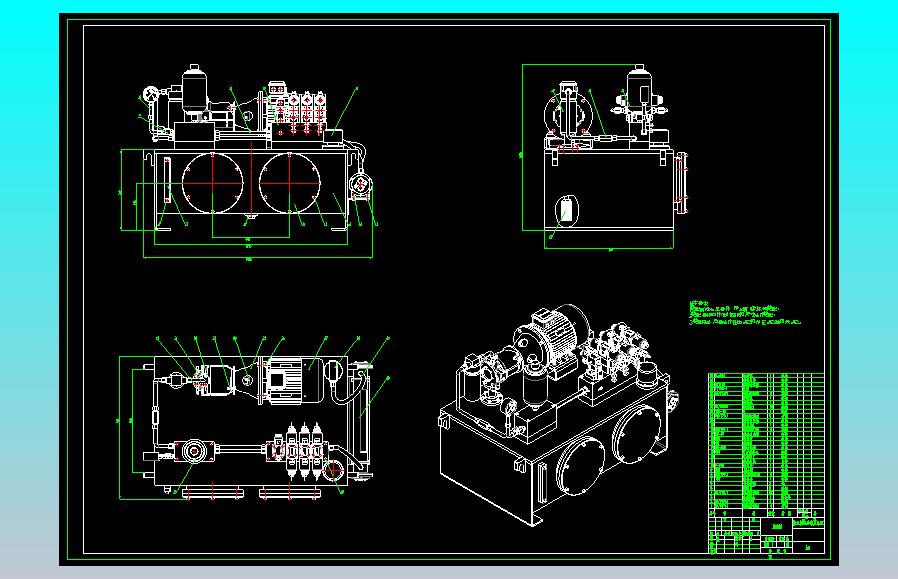

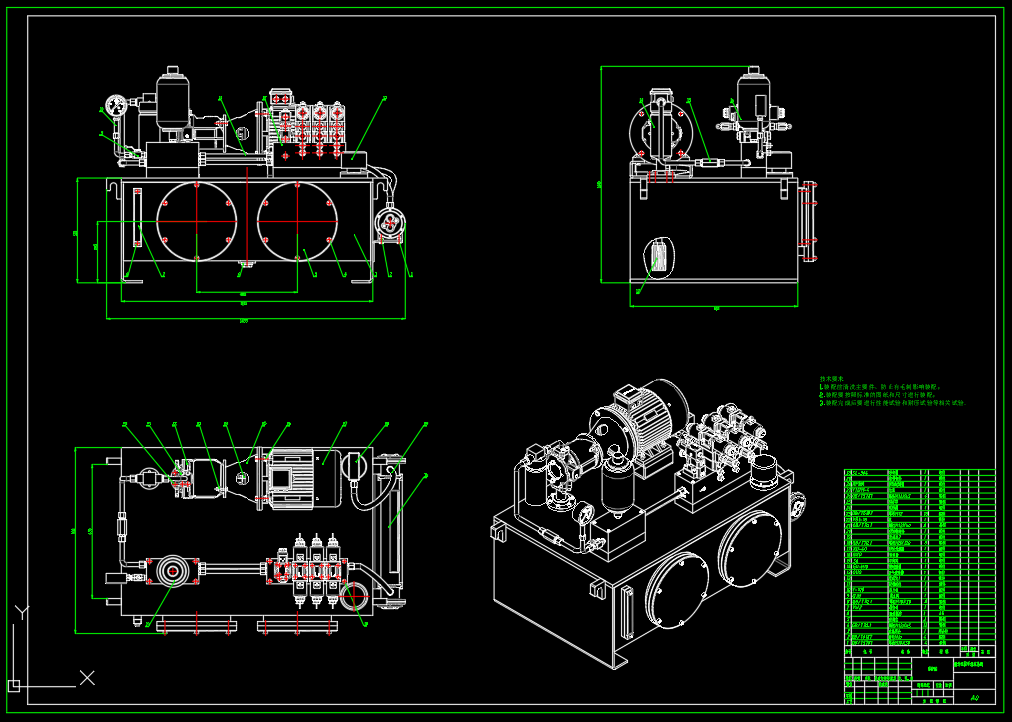

10	搬运机械手-液压系统装配图-A0.dwg	3.61 MB
11	搬运机械手-液压系统设计说明书.docx	374 KB
12	搬运机械手-电气控制原理图-A3.dwg	123 KB

免责申明: 本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。

立即下载

此图纸下载需要1500金币

图纸ID：813864

文件大小：3.34M

软件版本：AUTOCAD 2018

图纸格式：dwg

参数/编辑：可修改，包括参数

上传时间：2025-08-06

图纸介绍：搬运机械手液压系统设计，包含液压系统原理图，电气控制原理图，PLC外部接线图，梯形图，液压系统装配图和计算书。每个工件标准重量G1：25kg-50kg 最大升降负载F：2000N 升降速度：3m/min 平移速度：9m/min 升降液压缸最大行程L1：1000mm 平移液压缸最大行程L2：1000mm 夹紧液压缸最大行程L3：30mm 夹紧与松开时间t:4s 系统压力：1MPa 系统流量：15L/min
