铣床液压系统（方案二）（CAD+说明书）（ID:813867）
110
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.png | 39.1 KB |
| 2 | 2.png | 51 KB |
| 3 | 3.png | 59 KB |
| 4 | 4.png | 20.4 KB |
| 5 | 5.png | 29.5 KB |
| 6 | 6.png | 70.7 KB |
| 7 | 7.png | 183 KB |
| 8 | 8.png | 64.9 KB |
| 9 | 铣床动力滑台-PLC外部接线图-A3.dwg | 148 KB |
| 10 | 铣床动力滑台-PLC控制梯形图-A3.dwg | 122 KB |
| 11 | 铣床动力滑台-液压系统原理图-A2.dwg | 155 KB |

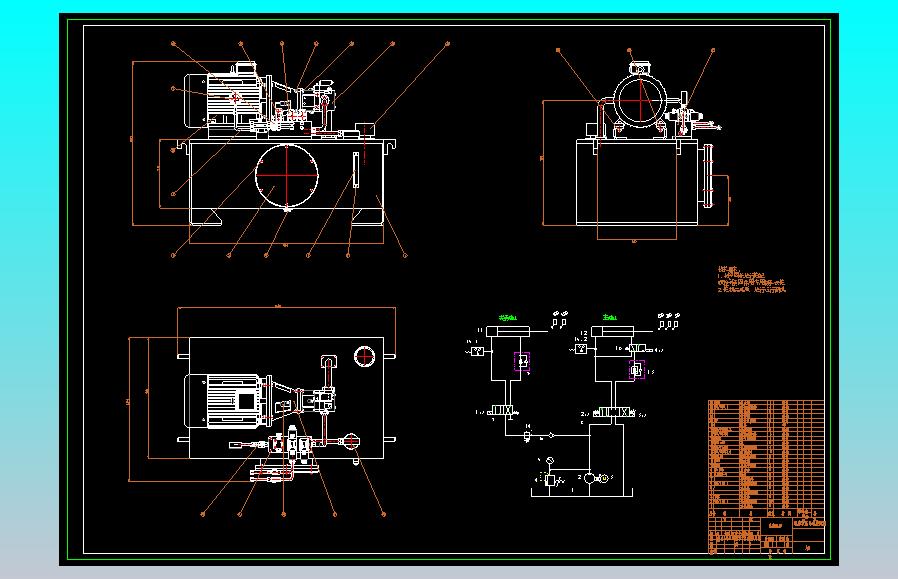

| 12 | 铣床动力滑台-液压系统装配图-A0.dwg | 624 KB |
| 13 | 铣床动力滑台-液压系统设计说明书.docx | 566 KB |
| 14 | 铣床动力滑台-液压缸工况图-A3.dwg | 136 KB |
| 15 | 铣床动力滑台-电气控制原理图-A3.dwg | 117 KB |
| 16 | 铣床动力滑台-负载图和速度图-A3.dwg | 145 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要1500金币
图纸ID：813867
文件大小：2.12M
软件版本：AUTOCAD 2018
图纸格式：dwg
参数/编辑：可修改，包括参数
上传时间：2025-08-06
图纸介绍：铣床液压系统，包含液压系统原理图，液压系统装配图，液压缸工况图，速度和负载图，电气控制原理图，外部接线图，梯形图，设计计算等。（1）实现功能：夹紧—快进—工进—快退—夹紧松开—停止的工作循环 （2）基本参数：切削负载力15000N，工作台移动部件重19600N，工作台启动时间（加减速时间）设定为：0.2s，采用平导轨，静摩擦系数0.2，导轨面动摩擦系数0.1，工作台快进行程200mm，工进行程200mm，快进与快退速度相等，均为10m/min，工作台工进速度为100mm/min，夹紧缸行程Lc=30mm，夹紧缸运动时间tc=2s，导轨面的液压缸机械效率为0.9。
