卧式半自动组合机床液压系统设计（SW+CAD+说明书）（ID:813877）
13
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 10.png | 104 KB |
| 2 | 11.png | 158 KB |
| 3 | 12.png | 201 KB |
| 4 | 3.png | 234 KB |
| 5 | 4.png | 525 KB |
| 6 | 5.png | 174 KB |
| 7 | 6.png | 46.5 KB |
| 8 | 7.png | 131 KB |
| 9 | 8.png | 136 KB |
| 10 | 9.png | 30.6 KB |
| 11 | SW模型.zip | 4.36 MB |
| 12 | 主运动块.SLDPRT | 522 KB |
| 13 | 主运动块图.SLDDRW | 508 KB |
| 14 | 卧式半自动组合机床-主运动块（方向调速块）-A0.dwg | 220 KB |
| 15 | 卧式半自动组合机床-压力块-A0.dwg | 245 KB |
| 16 | 卧式半自动组合机床-夹紧块-A0.dwg | 203 KB |
| 17 | 卧式半自动组合机床-定位块-A0.dwg | 217 KB |
| 18 | 卧式半自动组合机床-液压系统原理图-A3.dwg | 184 KB |
| 19 | 卧式半自动组合机床-液压系统设计说明书.docx | 1.56 MB |
| 20 | 卧式半自动组合机床-液压缸工况图-A3.dwg | 136 KB |
| 21 | 卧式半自动组合机床-液压集成回路-A3.dwg | 185 KB |
| 22 | 卧式半自动组合机床-负载图和速度图-A3.dwg | 161 KB |
| 23 | 压力块.SLDDRW | 134 KB |
| 24 | 压力块.SLDPRT | 372 KB |
| 25 | 夹紧块.SLDDRW | 293 KB |
| 26 | 夹紧块.SLDPRT | 411 KB |
| 27 | 定位块.SLDDRW | 237 KB |
| 28 | 定位块.SLDPRT | 520 KB |
| 29 | 底板块.SLDPRT | 251 KB |
| 30 | 液压块总成.SLDASM | 544 KB |
| 31 | 顶盖.SLDDRW | 285 KB |
| 32 | 顶盖.SLDPRT | 297 KB |
| 33 | 顶盖1.SLDDRW | 120 KB |
| 34 | 顶盖及测压块.SLDPRT | 80.5 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要2000金币
图纸ID：813877
文件大小：13.4M
软件版本：AUTOCAD 2016,SOLIDWORKS 2016
图纸格式：sldprt,dwg,sldasm
参数/编辑：可修改，包括参数
上传时间：2025-08-06

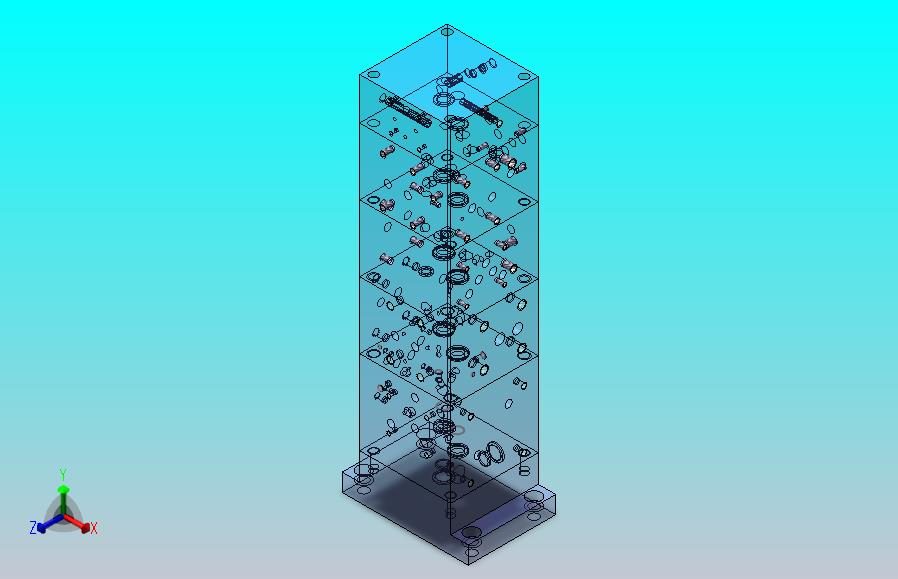

图纸介绍：包含三维SW零件阀块以及装配体，包含二维图有：定位块、夹紧块、压力块、运动块、原理图、集成回路、工况图、速度和负载图，包含设计计算书。 （1）实现功能：定位插销—夹紧—快进—工进—快退—拔销—夹紧松开—停止的工作循环 （2）基本参数： 运动部件总重量8000N，切削阻力为20000N，夹紧力为3500N，工作台启动时间（加减速时间）：0.05s，采用平导轨，静摩擦系数0.2，动摩擦系数0.1，工作台快进行程为260，工进行程为60，夹紧行程35mm，快进快退速度相等均为5m/min,工进速度为30-800mm/min，本设计取V2=0.013m/s计算，导轨面的液压缸机械效率为0.9。
