专用组合机床液压系统设计（CAD+说明书）（ID:813881）
15
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.png | 146 KB |
| 2 | 2-专用组合机床-液压系统原理图-A3.bak | 201 KB |
| 3 | 2-专用组合机床-液压系统原理图-A3.dwg | 201 KB |
| 4 | 2-专用组合机床-负载图和速度图（卧式）-A4.dwg | 144 KB |
| 5 | 2-专用组合机床-负载图和速度图（立式）-A4.dwg | 146 KB |
| 6 | 2-专用组合机床液压系统设计-说明书.doc | 2.77 MB |
| 7 | 2-油箱焊合-A3.dwg | 80.7 KB |
| 8 | 2-油缸筒-A3.dwg | 60.3 KB |
| 9 | 2-油缸装配图-A3.dwg | 676 KB |
| 10 | 2.png | 193 KB |
| 11 | 3.png | 168 KB |
| 12 | 4.png | 78.8 KB |
| 13 | 5.png | 57.7 KB |
| 14 | 6.png | 194 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要1000金币
图纸ID：813881
文件大小：4.18M
软件版本：AUTOCAD 2018
图纸格式：dwg
参数/编辑：可修改，包括参数
上传时间：2025-08-06

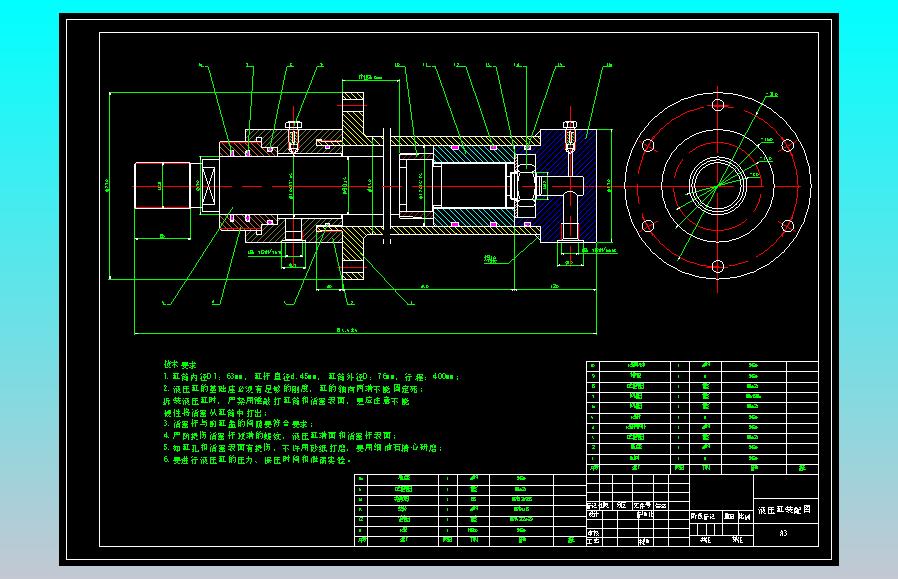

图纸介绍：包含液压系统原理图，油箱焊合图，油缸装配图，油缸缸筒零件图，负载和速度图，设计计算书等。 立式：快进→工进Ⅰ→工进Ⅱ→死挡块停留→快退→原位停止； 卧式：快进→工进→停留→快退→原位停止。 运动参数和动力参数 滑台形式 切削力(N) 移动部件重量(N) 速度(m/min) 行程（mm） 加、减速时间 (s) 工进Ⅰ 工进Ⅱ 快进 工进Ⅰ 工进Ⅱ 快进 工进Ⅰ 工进Ⅱ 立式 12000 4000 25000 4.5 0.045 0.028 207 35 8 0.2 卧式 3000 3200 6 0.025 162 40 0.2
