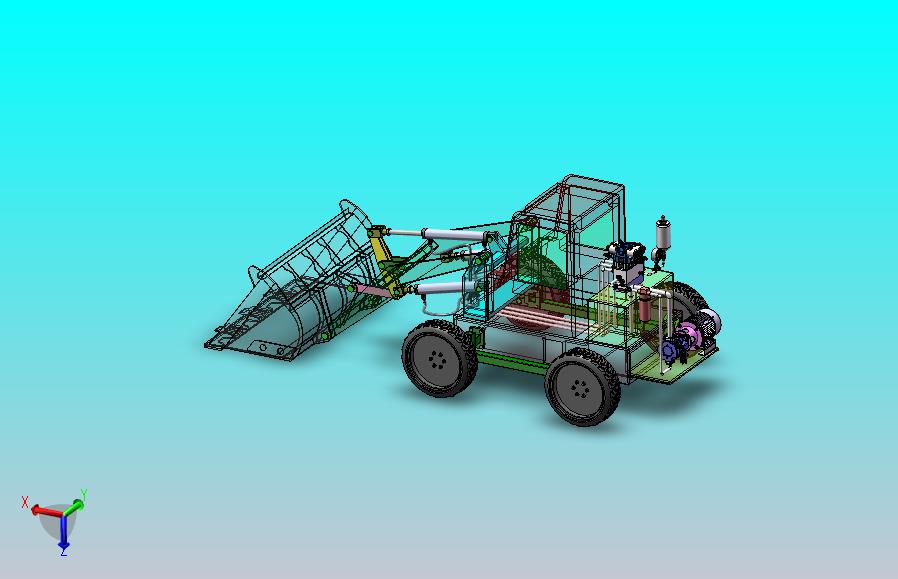

ZL10装载机设计（SW+CAD+说明书）（ID:814261）

机械设备 / 工程机械 / ZL10装载机设计（SW+CAD+说明书）

平面图

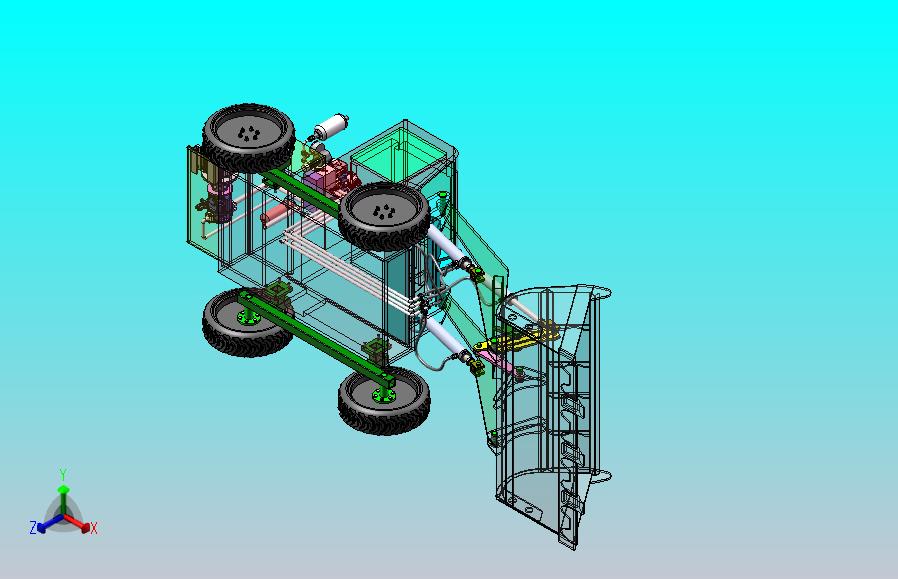

3D视图

文件列表

屿双网

屿双网

#	文件名称	文件大小
1	ZL10 铲斗油缸缸体.SLDPRT	188 KB
2	ZL10 大臂油缸回转头.SLDPRT	189 KB
3	ZL10 大臂油缸组件.SLDASM	145 KB
4	ZL10 大臂油缸缸杆.SLDPRT	124 KB
5	ZL10 联轴器.SLDPRT	723 KB
6	ZL10 装载机-总装配图.SLDASM	11.2 MB
7	ZL10 装载机-总装配图.SLDDRW	2.38 MB
8	ZL10 装载机-总装配图11.DWG	4.69 MB
9	ZL10 铲斗油缸回转头.SLDPRT	191 KB
10	ZL10 铲斗油缸组件.SLDASM	145 KB
11	ZL10 铲斗油缸缸杆.SLDPRT	123 KB
12	ZL10 阀块.SLDPRT	544 KB
13	ZL10 集成阀块装配体.SLDASM	3.25 MB
14	ZL10 1CM-18-22WD-03.SLDPRT	193 KB
15	ZL10 1DM-22-27WD公制螺纹胶垫密封柱端.SLDPRT	220 KB
16	ZL10 4MN-27WD胶垫内六角堵头(永华).SLDPRT	206 KB
17	ZL10 4WE10Y.SLDPRT	1.57 MB
18	ZL10 CC-22三通接头.SLDPRT	218 KB
19	ZL10 DBW10B1 先导式溢流阀.SLDPRT	2.26 MB
20	ZL10 GB／T18615-2002焊接接头M22.SLDPRT	169 KB
21	ZL10 GB／T5780-2000六角头螺栓C级(M14)×100.SLDPRT	146 KB
22	ZL10 GB／T5780-2000六角头螺栓C级M12×45.SLDPRT	169 KB
23	ZL10 GB／T5780-2000六角头螺栓C级M16×60.SLDPRT	141 KB
24	ZL10 GB／T6187-2000全金属六角法兰面锁紧螺母(M14).SLDPRT	152 KB
25	ZL10 GB／T6187-2000全金属六角法兰面锁紧螺母M12.SLDPRT	152 KB
26	ZL10 GB／T70．1-2000内六角圆柱头螺钉(M14)×40.SLDPRT	128 KB
27	ZL10 GB／T70．1-2000内六角圆柱头螺钉M10×40.SLDPRT	127 KB
28	ZL10 GB／T70．1-2000内六角圆柱头螺钉M6×140.SLDPRT	98.6 KB
29	ZL10 GB／T70．1-2000内六角圆柱头螺钉M6×90.SLDPRT	106 KB
30	ZL10 GU-H10 精过滤器.SLDPRT	154 KB
31	ZL10 QUQ 型液压空气滤清器.SLDPRT	1.74 MB
32	ZL10 S10单向阀.SLDPRT	114 KB
33	ZL10 Y-100压力表.SLDPRT	1.29 MB
34	ZL10 Z2FS10 叠加式双向节流阀.SLDPRT	1.33 MB
35	ZL10 Z2S10 叠加式双向液压锁.SLDPRT	1.2 MB
36	ZL10 侧窗玻璃.SLDPRT	61.9 KB
37	ZL10 出油管法兰盘.SLDPRT	130 KB
38	ZL10 前窗玻璃.SLDPRT	66.9 KB
39	ZL10 吸油管法兰盘.SLDPRT	133 KB
40	ZL10 回转套1.SLDPRT	95.2 KB
41	ZL10 国标囊式蓄能器(螺纹连接) NXQ.SLDPRT	153 KB
42	ZL10 大臂侧板1.DWG	44.9 KB
43	ZL10 大臂侧板1.SLDDRW	109 KB
44	ZL10 大臂侧板1.SLDPRT	83.2 KB
45	ZL10 大臂横梁1.SLDPRT	85.4 KB
46	ZL10 大臂油缸回转座1.SLDPRT	72.8 KB
47	ZL10 大臂油缸缸体.SLDPRT	188 KB
48	ZL10 大臂组件.SLDASM	101 KB
49	ZL10 底座.SLDPRT	242 KB
50	ZL10 底座组件.SLDASM	155 KB
51	ZL10 支撑架侧板1.SLDPRT	64.1 KB
52	ZL10 支撑架固定板1.SLDPRT	84.3 KB
53	ZL10 支撑架底板1.SLDPRT	48.9 KB
54	ZL10 支撑架横梁1.SLDPRT	97.7 KB
55	ZL10 支撑架油缸回转座1.SLDPRT	72.9 KB
56	ZL10 支撑架焊合梁1.SLDPRT	88.5 KB
57	ZL10 支撑架焊合梁2.SLDPRT	91.6 KB
58	ZL10 支撑架焊合梁4.SLDPRT	90.2 KB
59	ZL10 支撑架焊合梁5.SLDPRT	89.5 KB
60	ZL10 支撑架组件.SLDASM	93 KB
61	ZL10 柱塞泵.SLDPRT	5.02 MB
62	ZL10 油箱.SLDPRT	121 KB
63	ZL10 泵站装配.SLDASM	7.72 MB
64	ZL10 电机.SLDPRT	985 KB
65	ZL10 电机支座.SLDPRT	129 KB
66	ZL10 硬管1.SLDPRT	90 KB
67	ZL10 硬管2.SLDPRT	92.7 KB
68	ZL10 硬管3.SLDPRT	96.4 KB
69	ZL10 硬管4.SLDPRT	82.8 KB
70	ZL10 硬管5.SLDPRT	83.1 KB
71	ZL10 硬管6.SLDPRT	64.9 KB
72	ZL10 行走支撑架焊合.SLDASM	116 KB
73	ZL10 行走组件2.SLDASM	2.49 MB
74	ZL10 行走轮.SLDPRT	6.29 MB
75	ZL10 行走轮驱动轴2.SLDPRT	112 KB
76	ZL10 装载机-总装配图.bak	3.67 MB
77	ZL10 装载机-总装配图.dwg	3.67 MB
78	ZL10 装载机-管路图.dwg	1.9 MB
79	ZL10 装载机铲斗.SLDDRW	212 KB
80	ZL10 装载机铲斗.SLDPRT	589 KB
81	ZL10 装载机铲斗.bak	111 KB
82	ZL10 装载机铲斗.dwg	111 KB
83	ZL10 软管1.SLDPRT	158 KB
84	ZL10 软管2.SLDPRT	168 KB
85	ZL10 软管3.SLDPRT	170 KB
86	ZL10 软管4.SLDPRT	224 KB
87	ZL10 软管5.SLDPRT	245 KB
88	ZL10 软管6.SLDPRT	238 KB
89	ZL10 钟形罩.SLDPRT	242 KB
90	ZL10 铲斗调节杆1.SLDPRT	87.6 KB
91	ZL10 铲斗调节臂.SLDASM	93.9 KB
92	ZL10 铲斗调节臂焊合板1.SLDPRT	89.3 KB
93	ZL10 销1.SLDPRT	79 KB
94	ZL10 销2.SLDPRT	78.3 KB
95	ZL10 销3.SLDPRT	87.9 KB
96	ZL10 销4.SLDPRT	83.8 KB
97	ZL10 销5.SLDPRT	83.6 KB
98	ZL10 销6.SLDPRT	86.6 KB
99	ZL10 阀块垫板.SLDPRT	90.6 KB
100	ZL10 驾驶仓.SLDPRT	205 KB
101	ZL10 驾驶室组件.SLDASM	123 KB
102	ZL10-00 装载机液压系统原理图.bak	160 KB
103	ZL10-00 装载机液压系统原理图.dwg	165 KB
104	ZL10支撑架焊合梁3.SLDPRT	104 KB
105	ZL10装载机课程设计-说明书.doc	1.13 MB
106	屏幕截图 2024-02-11 022653.png	132 KB
107	屏幕截图 2024-02-11 022716.png	276 KB
108	屏幕截图 2024-02-11 022733.png	209 KB
