龙门式双柱举升机优化设计（SW+CAD+说明书）_AUTOCAD 2018,SOLIDWORKS 2018_模型图纸下载

首页

图库

课设毕设

资料库

工程师

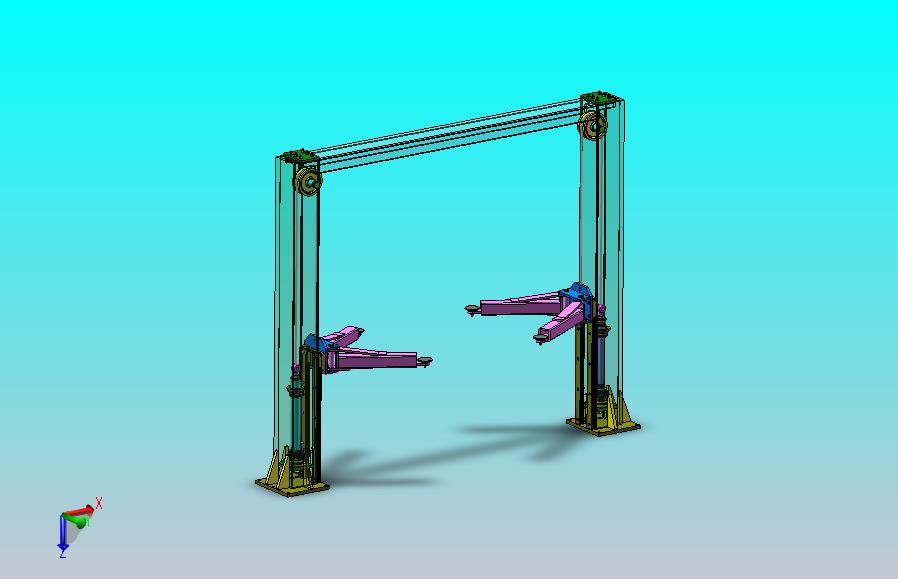

龙门式双柱举升机优化设计（SW+CAD+说明书）（ID:815470）

机械设备 / 非标机械 / 龙门式双柱举升机优化设计（SW+CAD+说明书）

平面图

3D视图

文件列表

屿双网

屿双网

#	文件名称	文件大小
1	2.png	208 KB
2	33.png	249 KB
3	LM GB／T5780-2000六角头螺栓C级(M14)×50.SLDPRT	146 KB
4	LM GB／T5780-2000六角头螺栓C级(M14)×75.SLDPRT	141 KB
5	LM GB／T5780-2000六角头螺栓C级M16×70.SLDPRT	140 KB
6	LM GB／T6182-20002 型非金属嵌件六角锁紧螺母 M24-0.SLDPRT	138 KB
7	LM GB／T6187-2000全金属六角法兰面锁紧螺母(M14).SLDPRT	150 KB
8	LM GB／T6187-2000全金属六角法兰面锁紧螺母M12.SLDPRT	152 KB
9	LM GB／T6187-2000全金属六角法兰面锁紧螺母M16.SLDPRT	150 KB
10	LM GB／T70．1-2000内六角圆柱头螺钉M12×70.SLDPRT	106 KB
11	LM GB／T70．1-2000内六角圆柱头螺钉M16×50.SLDPRT	112 KB
12	LM GB／T70．1-2000内六角圆柱头螺钉M4×35.SLDPRT	104 KB
13	LM GB／T70．1-2000内六角圆柱头螺钉M5×35.SLDPRT	109 KB
14	LM GB／T70．1-2000内六角圆柱头螺钉M6×40.SLDPRT	108 KB
15	LM GB／T96．2-2002大垫圈C级24×5.SLDPRT	58.2 KB
16	LM GB／T97．2-1985平垫圈倒角型A级24×4.SLDPRT	67.6 KB
17	LM JBT7919．3-1999锁紧螺母1KM05-M25.SLDPRT	154 KB
18	LM JBT7919．3-1999锁紧螺母1KM10-M50.SLDPRT	152 KB
19	LM 一级导向套.SLDDRW	169 KB
20	LM 一级导向套.SLDPRT	308 KB
21	LM 一级端盖.SLDDRW	141 KB
22	LM 一级端盖.SLDPRT	165 KB
23	LM 一级缸筒.SLDPRT	153 KB
24	LM 一级缸筒活塞.SLDDRW	164 KB
25	LM 一级缸筒活塞.SLDPRT	404 KB
26	LM 一级缸筒焊合.SLDASM	173 KB
27	LM 一级缸筒焊合.SLDDRW	221 KB
28	LM 三级缸杆.SLDPRT	80.1 KB
29	LM 三级缸杆活塞垫片.SLDPRT	80.9 KB
30	LM 两级油缸-装配图.SLDASM	1.53 MB
31	LM 两级油缸-装配图.SLDDRW	609 KB
32	LM 举升臂组件.SLDASM	178 KB
33	LM 举升臂组件.SLDDRW	176 KB
34	LM 二级导向套.SLDPRT	286 KB
35	LM 二级端盖.SLDPRT	157 KB
36	LM 二级缸筒.SLDPRT	121 KB
37	LM 二级缸筒活塞.SLDPRT	387 KB
38	LM 二级缸筒活塞垫片.SLDPRT	79.7 KB
39	LM 二级缸筒螺柱.SLDPRT	127 KB
40	LM 固定架主后板.SLDPRT	92.3 KB
41	LM 固定架安装板1.SLDPRT	80.3 KB
42	LM 固定架焊合.SLDASM	84.9 KB
43	LM 定滑轮.SLDPRT	254 KB
44	LM 密封件1.SLDPRT	134 KB
45	LM 密封件2.SLDPRT	150 KB
46	LM 密封件3.SLDPRT	141 KB
47	LM 密封件4.SLDPRT	140 KB
48	LM 密封件5.SLDPRT	154 KB
49	LM 密封件6.SLDPRT	152 KB
50	LM 导轨底座.SLDPRT	87.6 KB
51	LM 支撑环1.SLDPRT	143 KB
52	LM 支撑环2.SLDPRT	148 KB
53	LM 支撑盘.SLDPRT	133 KB
54	LM 横梁组件.SLDASM	80.9 KB
55	LM 橡胶支撑座.SLDPRT	102 KB
56	LM 滑块.SLDPRT	110 KB
57	LM 滑块固定销.SLDPRT	72.9 KB
58	LM 滑轮固定隔套.SLDPRT	114 KB
59	LM 球头.SLDPRT	170 KB
60	LM 立柱加强板1.SLDPRT	61.7 KB
61	LM 立柱加强板2.SLDPRT	61.8 KB
62	LM 立柱底板.SLDPRT	68.8 KB
63	LM 立柱梁.SLDPRT	66.6 KB
64	LM 立柱横梁主板.SLDPRT	83.4 KB
65	LM 立柱横梁加强板1.SLDPRT	76.8 KB
66	LM 立柱油缸固定座.SLDPRT	80.9 KB
67	LM 立柱滑道固定板.SLDPRT	117 KB
68	LM 立柱组件.SLDASM	141 KB
69	LM 立柱顶板.SLDPRT	72 KB
70	LM 缸筒固定底座.SLDPRT	225 KB
71	LM 臂梁加强板.SLDPRT	98.1 KB
72	LM 臂梁支撑板.SLDPRT	76 KB
73	LM 臂梁焊合.SLDASM	110 KB
74	LM 臂梁焊接板1.SLDPRT	65.3 KB
75	LM 臂梁焊接板2.SLDPRT	75.7 KB
76	LM 臂梁管.SLDPRT	92.1 KB
77	LM 臂梁轴管.SLDPRT	88.6 KB
78	LM 销1.SLDPRT	72.4 KB

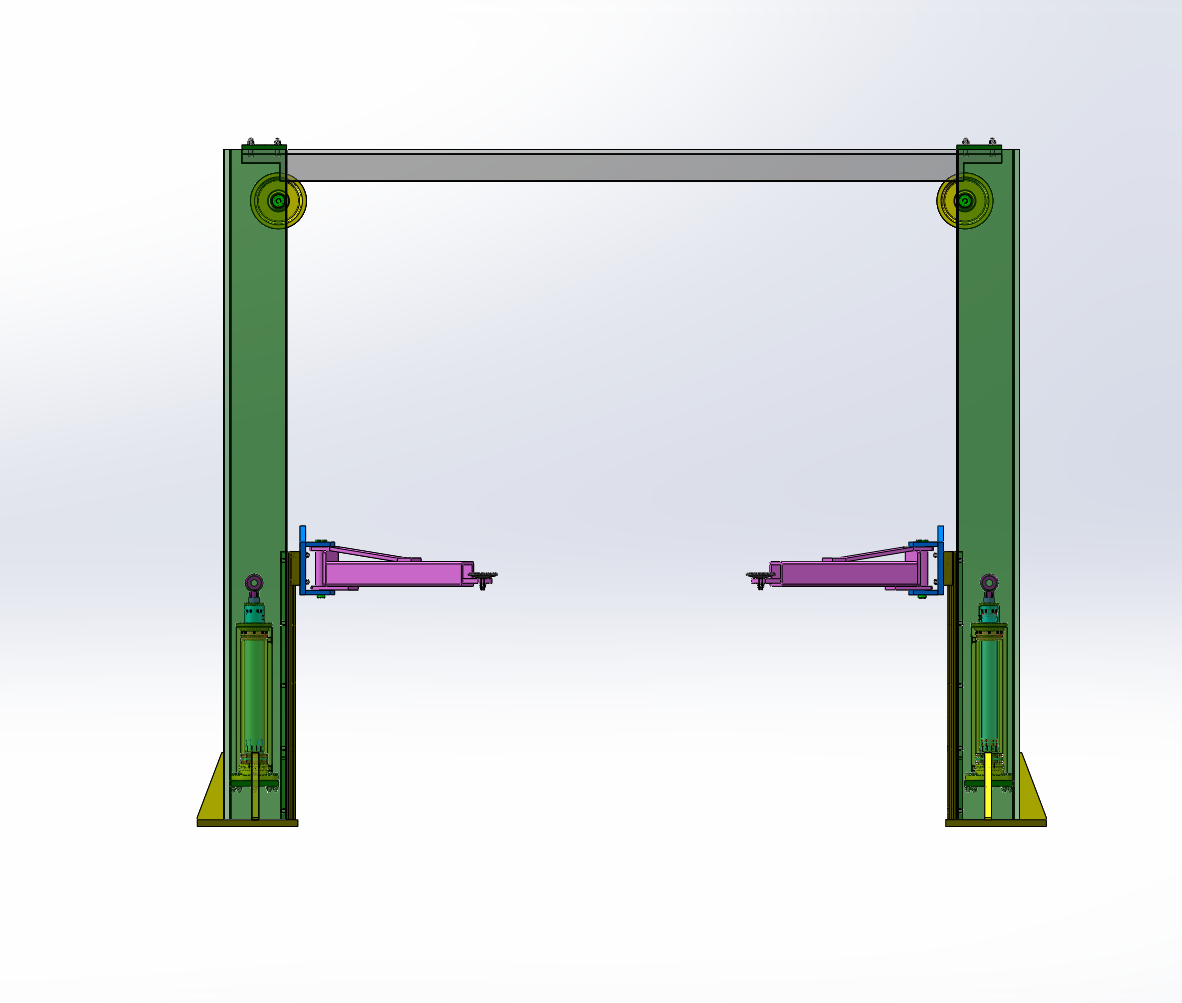

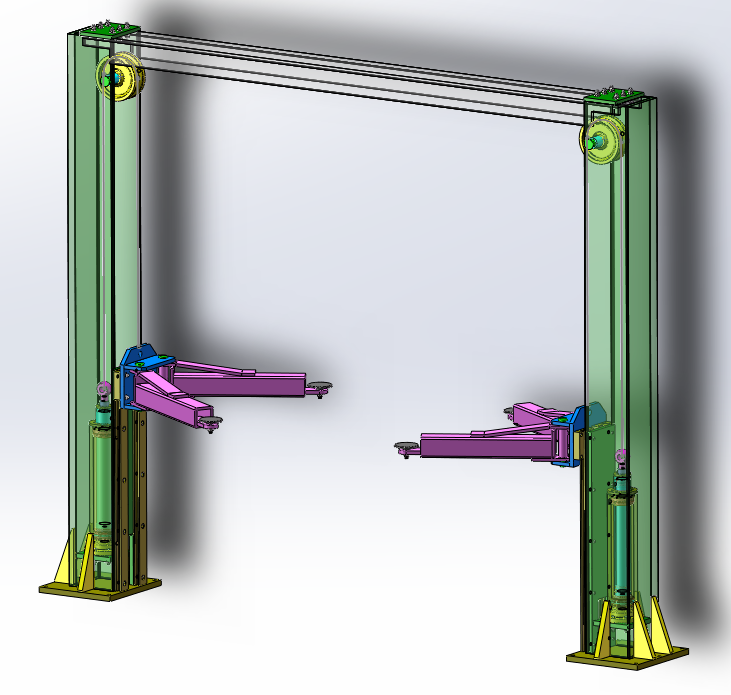

79	LM 龙门式双柱举升机-总装配.SLDASM	2.03 MB
80	LM 龙门式双柱举升机-总装配.SLDDRW	1.35 MB

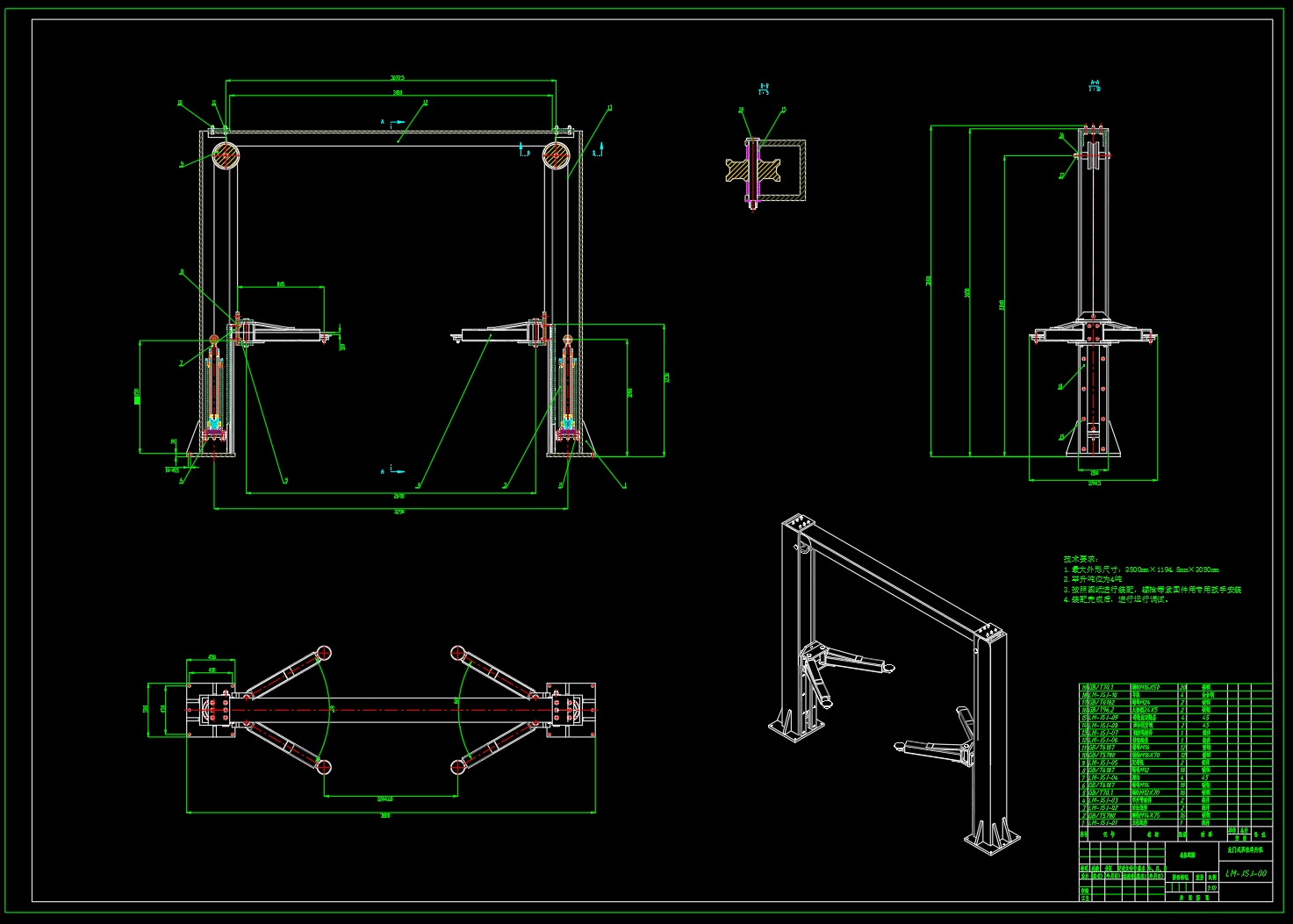

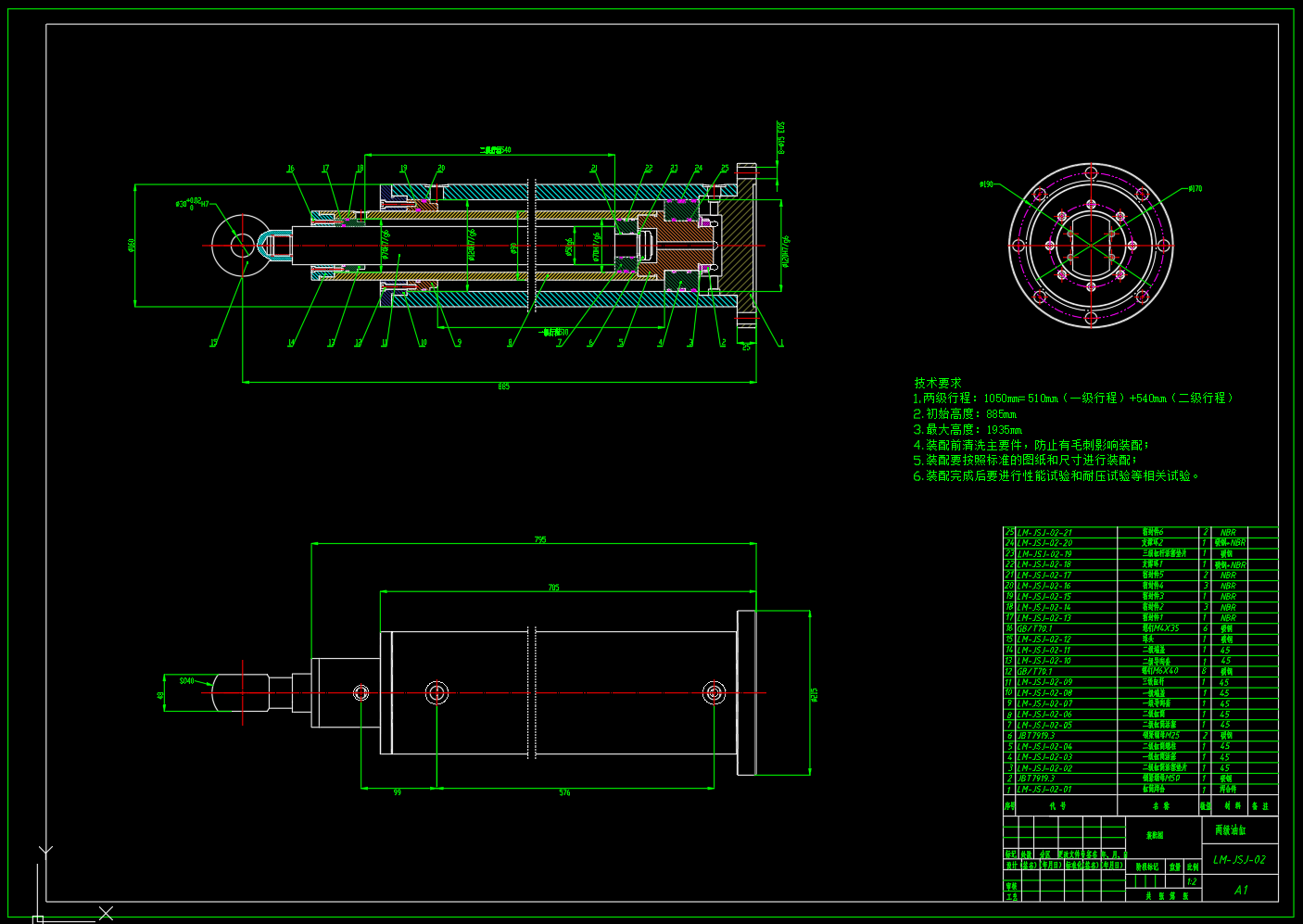

81	LM-JSJ-00 龙门式双柱举升机-总装配-A0.DWG	564 KB
82	LM-JSJ-02 两级油缸-装配图-A1.DWG	287 KB
83	LM-JSJ-02-01 缸筒焊合-A3.dwg	72.9 KB
84	LM-JSJ-02-03 一级缸筒活塞-A4.dwg	54.7 KB
85	LM-JSJ-02-07 一级导向套-A4.dwg	57.1 KB
86	LM-JSJ-02-08 一级端盖-A4.dwg	63.1 KB

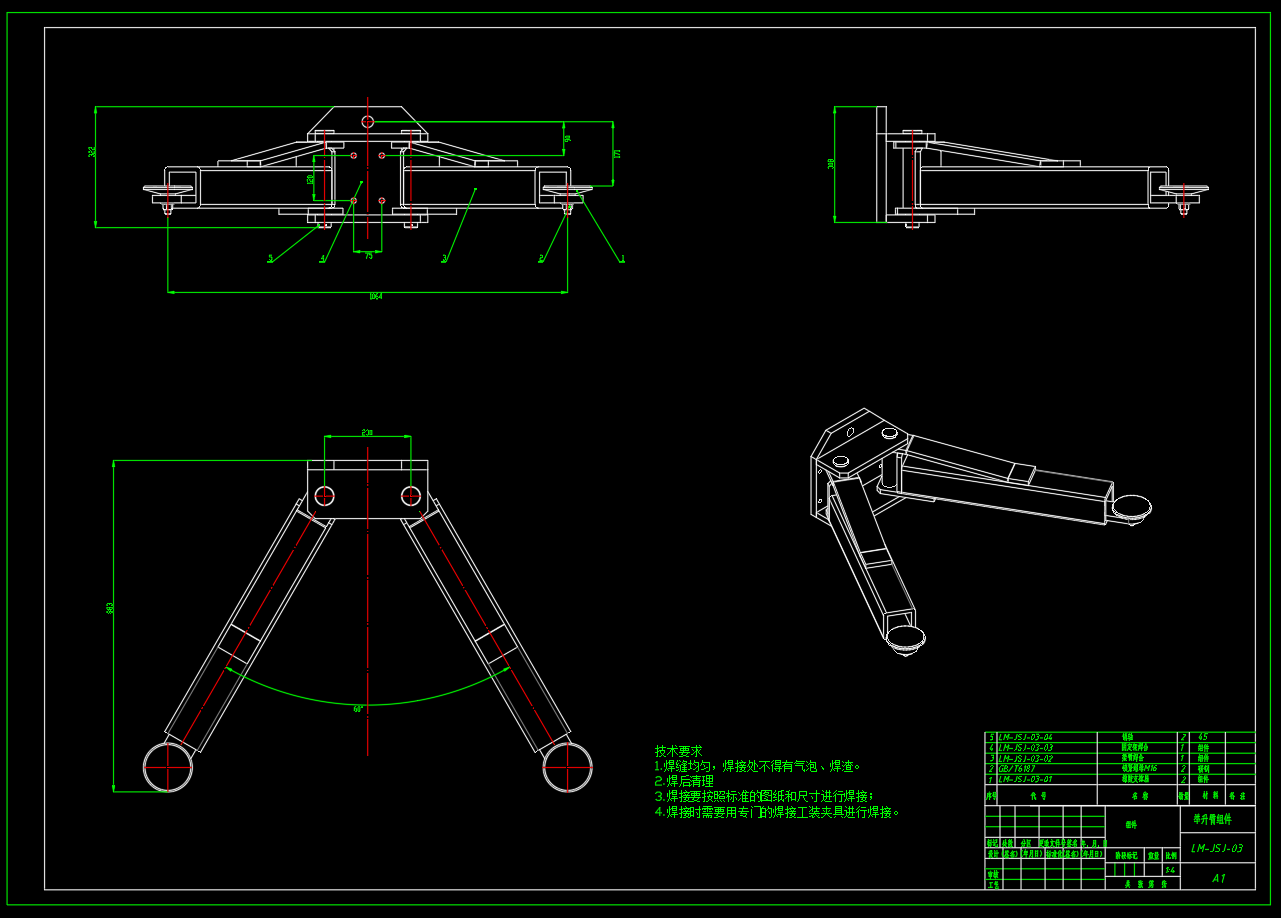

87	LM-JSJ-03 举升臂组件-A1.DWG	107 KB
88	屏幕截图 2024-08-12 221712.png	134 KB
89	屏幕截图 2024-08-12 221730.png	134 KB

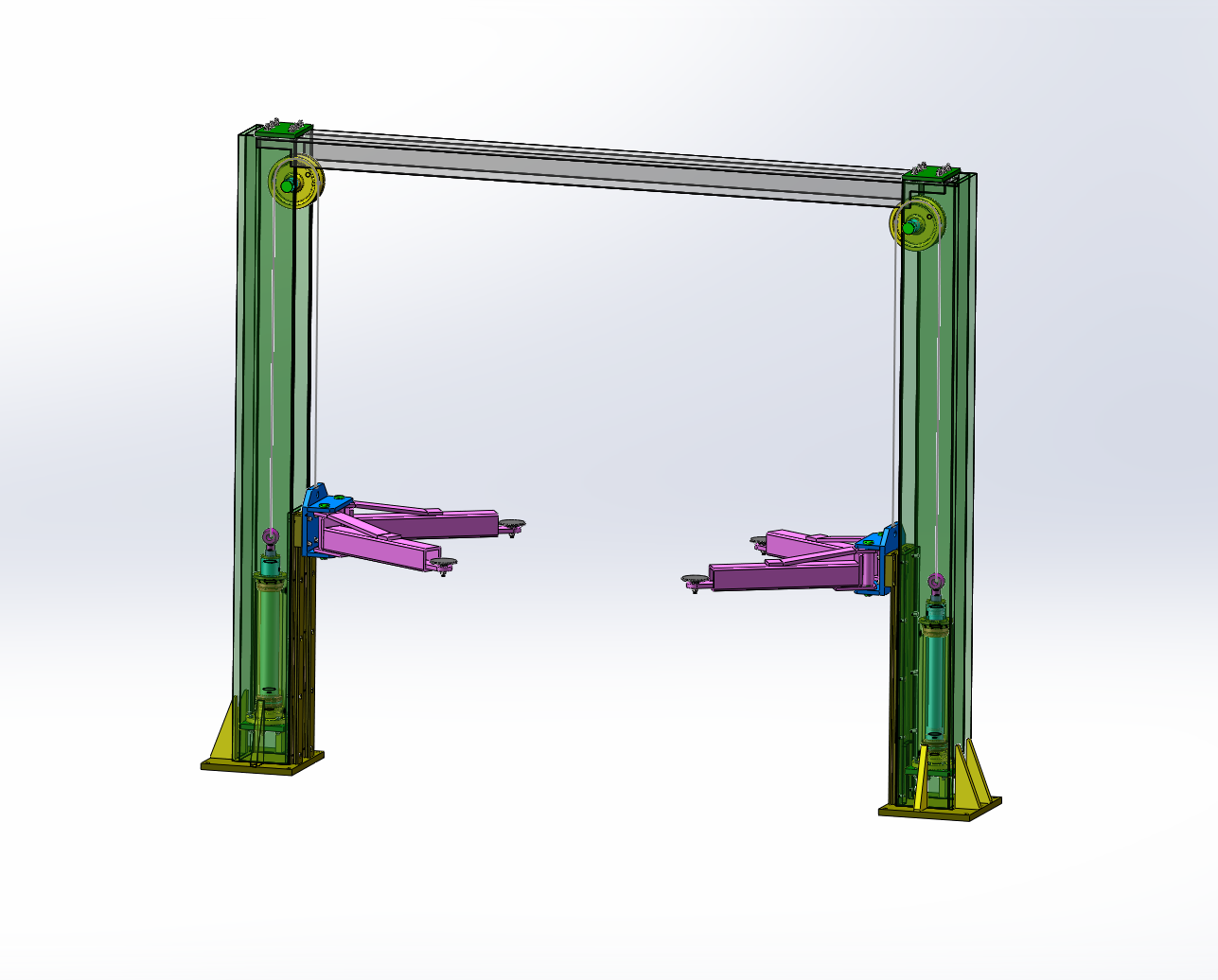

90	屏幕截图 2024-08-12 221756.png	224 KB

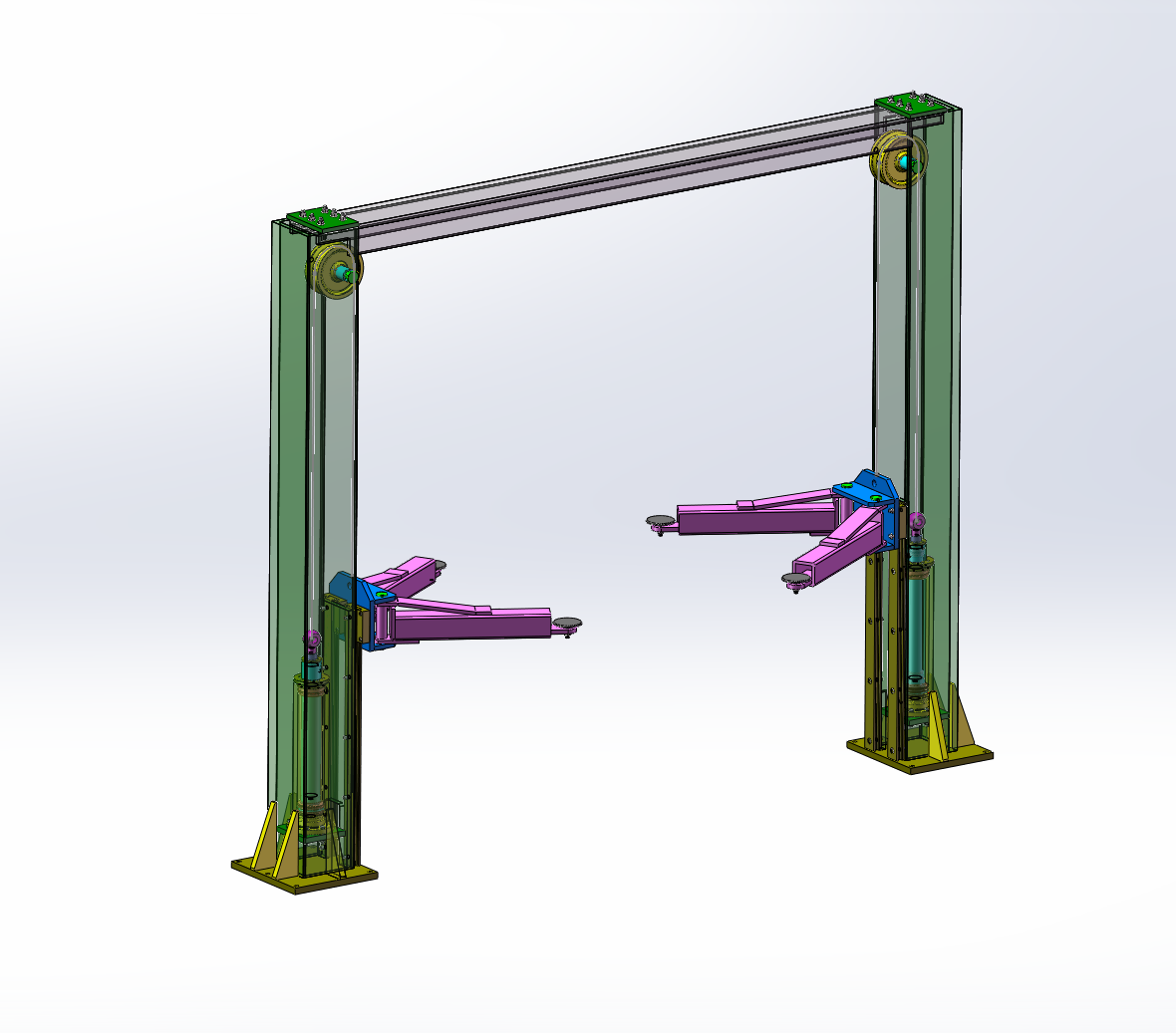

91	屏幕截图 2024-08-12 221812.png	219 KB
92	屏幕截图 2024-08-12 221846.png	203 KB
93	屏幕截图 2024-08-12 221906.png	220 KB
94	屏幕截图 2024-08-12 221927.png	134 KB
95	屏幕截图 2024-08-12 221947.png	82.4 KB
96	屏幕截图 2024-08-12 222014.png	51 KB
97	屏幕截图 2024-08-12 222029.png	139 KB
98	龙门式双柱举升机优化设计（毕业论文）.doc	1.71 MB

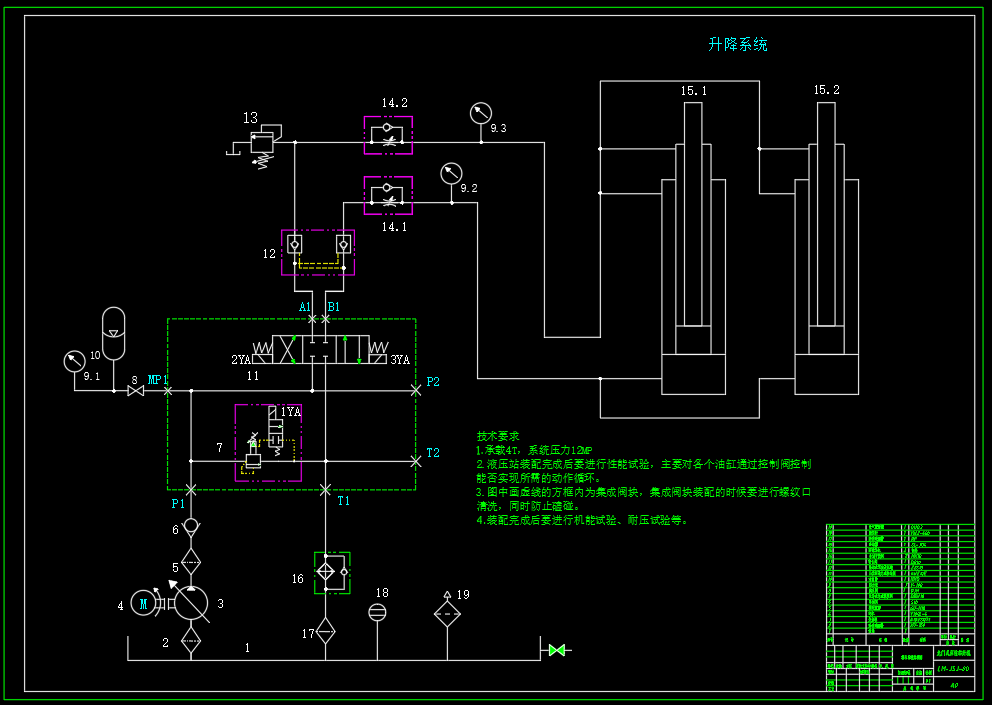

99	龙门式双柱举升机液压系统原理图-A0.dwg	190 KB
