码垛机械手液压系统设计（7）（CAD+说明书）（ID:815476）
116
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.png | 50 KB |
| 2 | 企业微信截图_20240201231241.png | 66.4 KB |
| 3 | 屏幕截图 2024-02-11 032052.png | 68.2 KB |
| 4 | 屏幕截图 2024-02-11 032444.png | 94.3 KB |
| 5 | 屏幕截图 2024-02-11 032504.png | 124 KB |

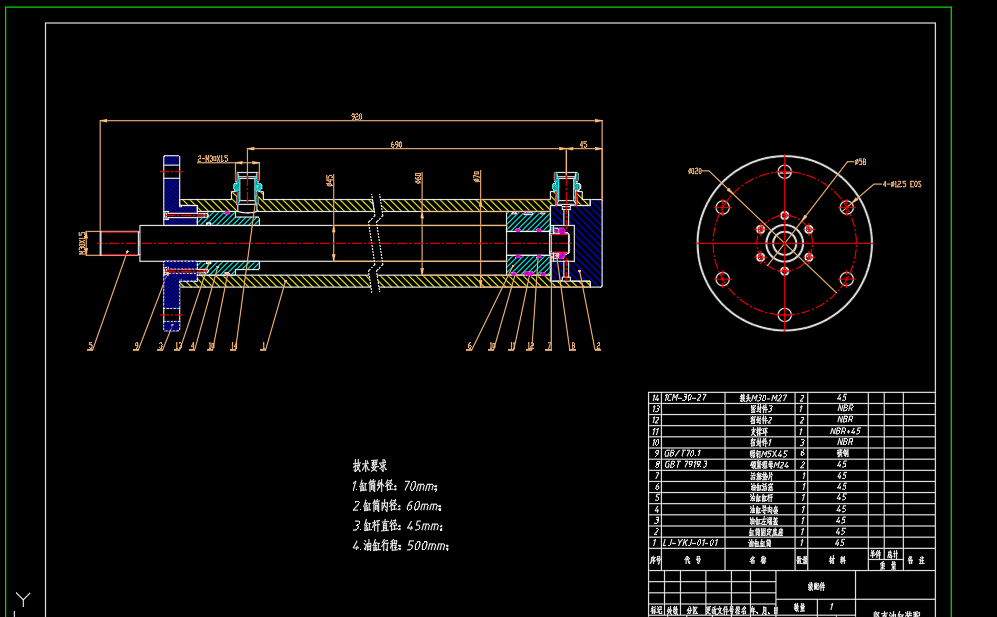

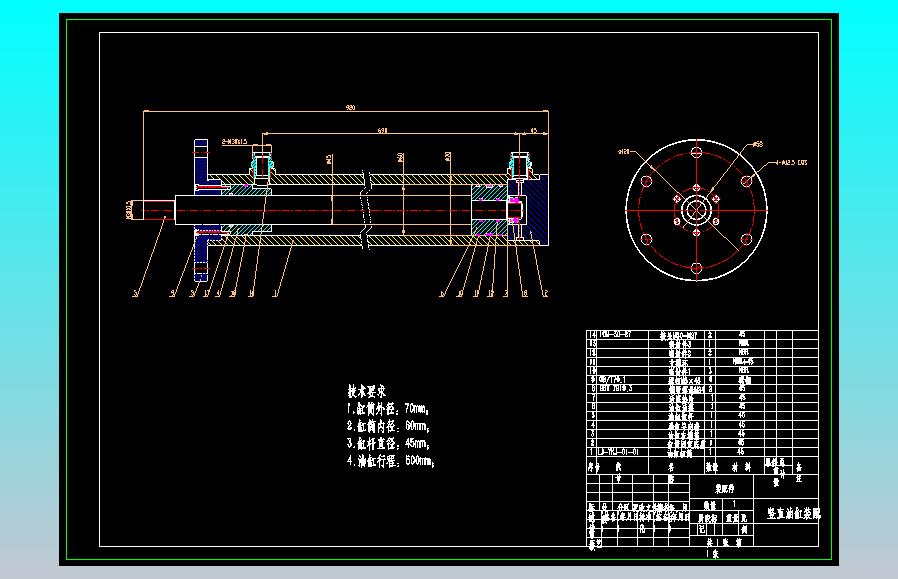

| 6 | 油缸装配.dwg | 257 KB |

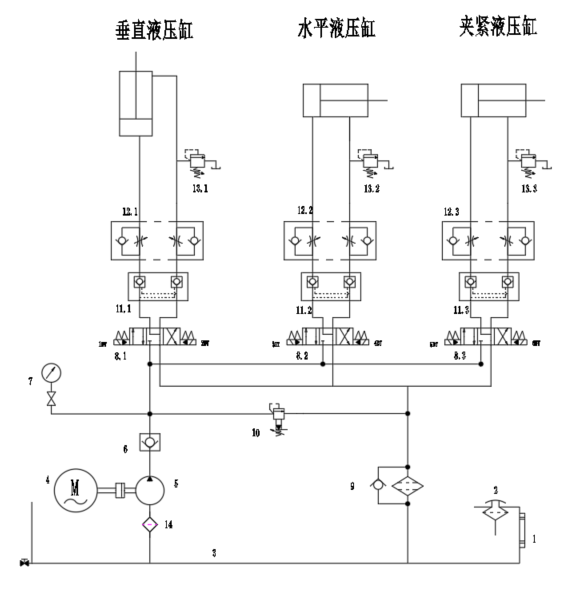

| 7 | 液压系统(原理图).dwg | 111 KB |
| 8 | 码垛机械手液压系统设计说明书(7).docx | 197 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要350金币
图纸ID：815476
文件大小：864.77KB
软件版本：AUTOCAD 2018
图纸格式：dwg
参数/编辑：可修改，包括参数
上传时间：2025-08-17

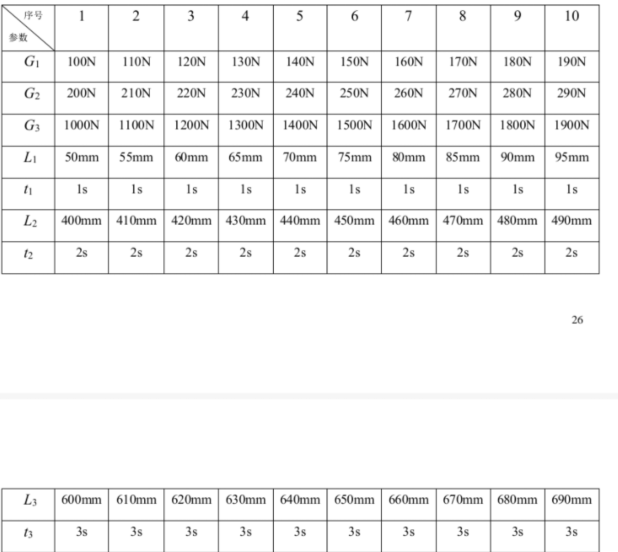

图纸介绍：1.机械手的工件标准重量G1为160N，卡爪的重量G2为260N，其余重量G3为1600N，夹紧行程L1为80mm，夹紧时间t1为1s，升降总行程L2为460mm，升降总时间为2s，平移总行程L3为660mm，横移总时间为3s。
采用平导轨，动摩擦系数为0.2；工作时要求运动平稳，且随时停止运动。
2.设计液压系统动作循环。

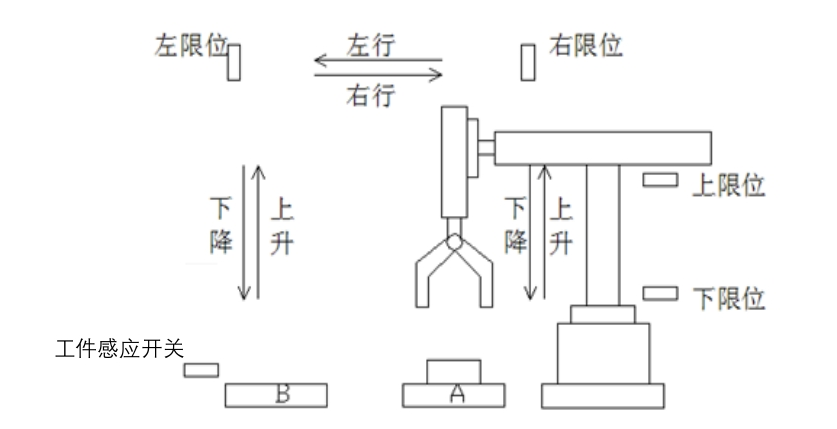

工作循环为：下降—夹紧—上升—横移—下降—夹紧松开—停止。
