码垛机械手液压系统设计（8）（CAD+说明书）（ID:815478）
78
0
0
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.png | 92.1 KB |
| 2 | 2.png | 21.4 KB |
| 3 | 企业微信截图_20240201231241.png | 66.4 KB |
| 4 | 屏幕截图 2024-02-11 032052.png | 68.2 KB |
| 5 | 屏幕截图 2024-02-11 032524.png | 132 KB |
| 6 | 屏幕截图 2024-02-11 032545.png | 171 KB |
| 7 | 屏幕截图 2024-02-11 032602.png | 138 KB |

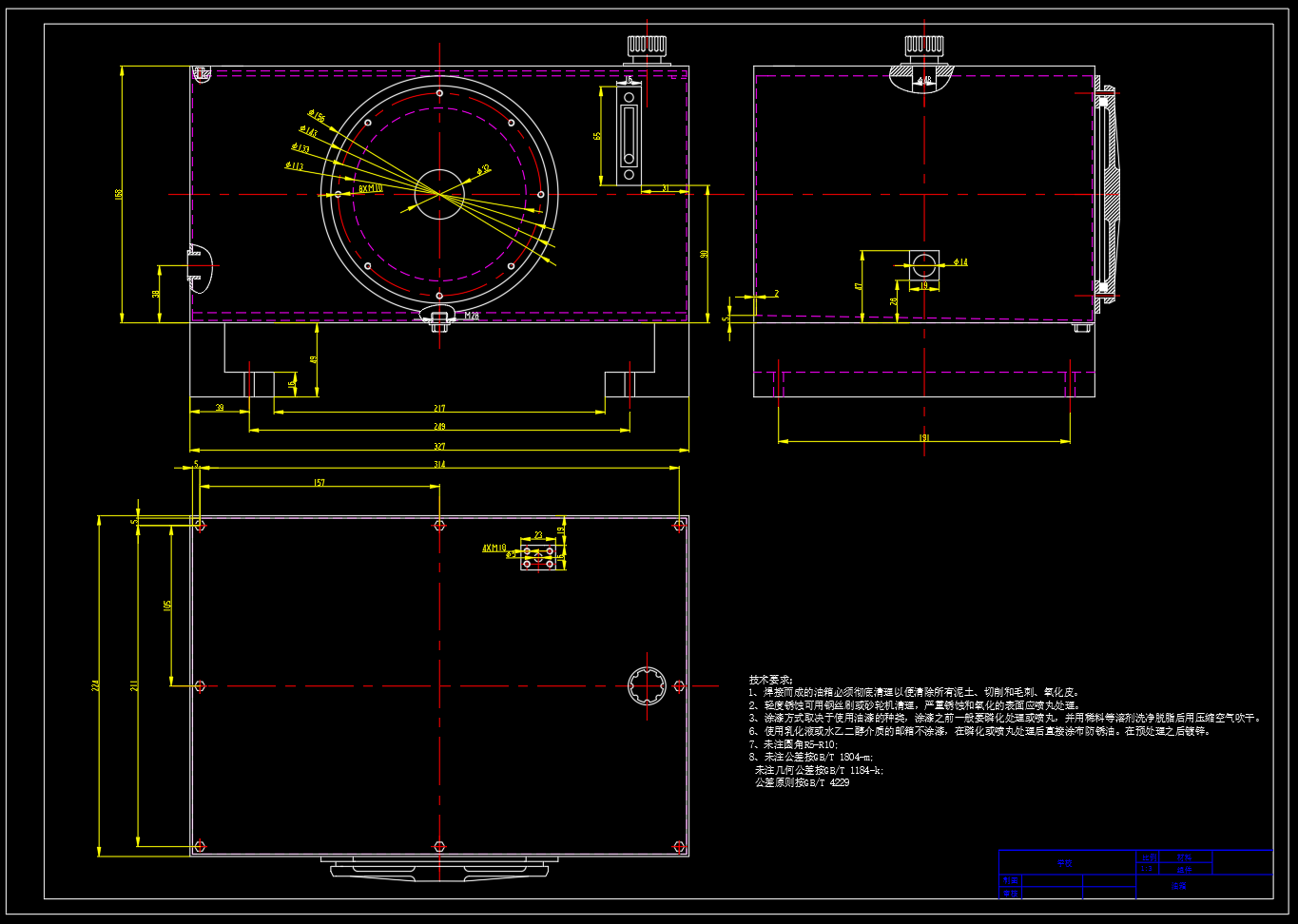

| 8 | 油箱-A2.dwg | 96.7 KB |

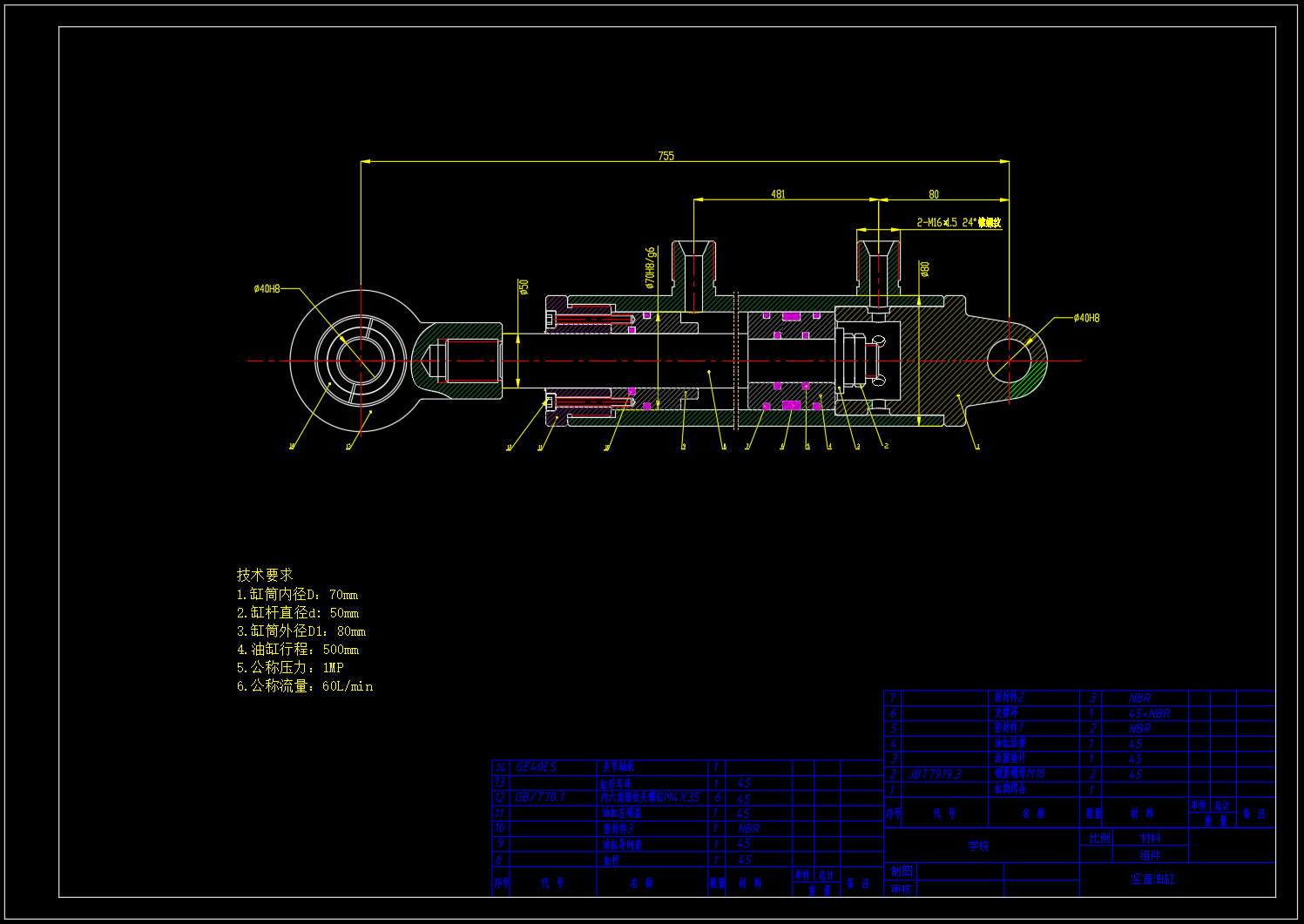

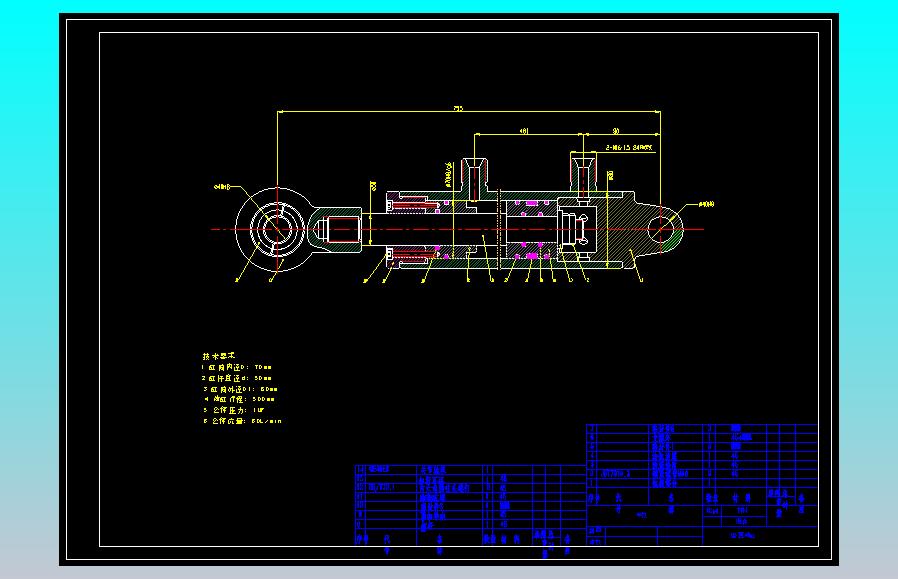

| 9 | 油缸装配-A2.dwg | 235 KB |
| 10 | 码垛机械手液压系统设计-A3.dwg | 173 KB |
| 11 | 码垛机械手液压系统设计说明书.doc | 869 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要350金币
图纸ID：815478
文件大小：1.58M
软件版本：AUTOCAD 2018
图纸格式：dwg
参数/编辑：可修改，包括参数
上传时间：2025-08-17

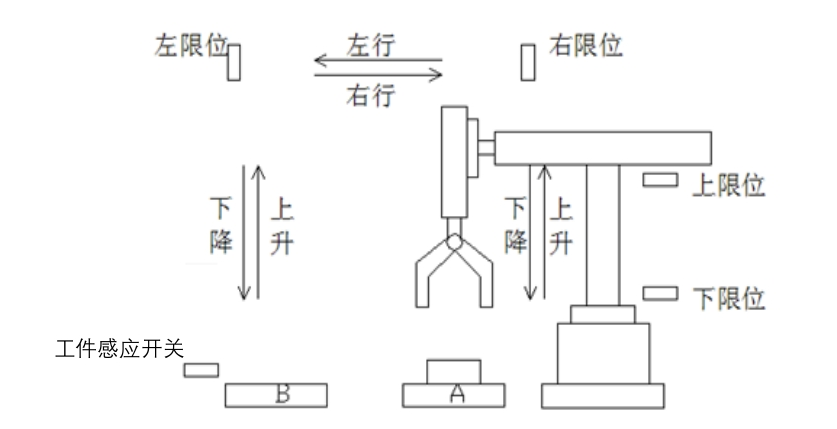

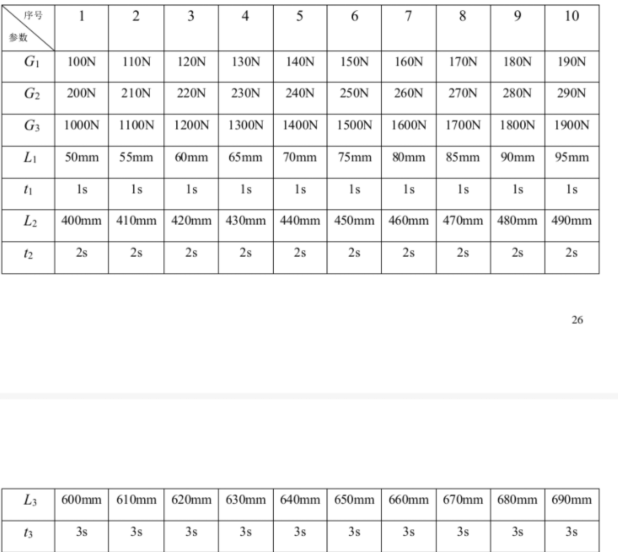

图纸介绍：设计一台码垛机械手液压系统进行设计，工作循环为：快进下降—工进下降—夹紧—上升—快速横移—工进横移—快速下降—工进下降—夹紧松开—停止。机械手的工件标准重量G1为170N，卡爪的重量G2为270N，其余重量G3为1700N，夹紧行程L1为85mm，夹紧时间t1为1s，升降总行程L2为470mm，升降总时间为2s，平移总行程L3为670mm，横移总时间为3s。
采用平导轨，静摩擦系数为0.2，动摩擦系数为0.1；工作时要求运动平稳，且随时停止运动。
