液压泵站（P=8MPa，Q=65L-min）（SW+CAD+说明书）_AUTOCAD 2018,SOLIDWORKS 2018_模型图纸下载

首页

图库

课设毕设

资料库

工程师

液压泵站（P=8MPa，Q=65L-min）（SW+CAD+说明书）（ID:815501）

设备部件 / 液压气动元件 / 液压泵站（P=8MPa，Q=65L-min）（SW+CAD+说明书）

平面图

3D视图

文件列表

屿双网

屿双网

#	文件名称	文件大小
1	1DM-22-27WD公制螺纹胶垫密封柱端0.SLDPRT	219 KB
2	4WE6E.SLDPRT	1.48 MB
3	A10VS028 变量柱塞泵0.SLDPRT	3.91 MB
4	CC-22三通接头0.SLDPRT	216 KB
5	CC-42三通接头-0001.SLDPRT	224 KB
6	DLZ-01-01 油箱焊合0.SLDASM	205 KB
7	DLZ-01-01-01 油箱左侧板0.SLDPRT	85.9 KB
8	DLZ-01-01-02 油箱右侧板0.SLDPRT	85.7 KB
9	DLZ-01-01-03 油箱前侧板0.SLDPRT	76.8 KB
10	DLZ-01-01-04 油箱后侧板0.SLDPRT	66.3 KB
11	DLZ-01-01-05 油箱底板0.SLDPRT	61.7 KB
12	DLZ-01-01-06 油箱顶板0.SLDPRT	128 KB
13	DLZ-01-01-07 油箱清洗孔法兰管0.SLDPRT	120 KB
14	DLZ-01-01-08 油箱加强板0.SLDPRT	63.6 KB
15	DLZ-01-01-09 电机支座0.SLDPRT	128 KB
16	DLZ-01-01-13 温度计安装座0.SLDPRT	65 KB
17	GB5625．1-1985 扩口式端直通管接头0.SLDPRT	194 KB
18	GB5625．1-1985扩口式端直通管接头32-0.SLDPRT	205 KB
19	GB／T18615-2002焊接接头M22-0.SLDPRT	165 KB
20	GB／T5780-20001六角头螺栓C级M12×40-0.SLDPRT	170 KB
21	GB／T5780-20001六角头螺栓C级M16×55-0.SLDPRT	171 KB
22	GB／T5781-2000六角头螺栓全螺纹C级(M14)×55-0.SLDPRT	143 KB
23	GB／T6183．2-2000非金属嵌件六角法兰面锁紧螺母(M14)-0.SLDPRT	143 KB
24	GB／T6187-20001全金属六角法兰面锁紧螺母M12-0.SLDPRT	151 KB
25	GB／T6187-20001全金属六角法兰面锁紧螺母M16-0.SLDPRT	150 KB
26	GB／T70．1-20001内六角圆柱头螺钉M10×30-0.SLDPRT	144 KB
27	GB／T70．1-2000内六角圆柱头螺钉M12×60-0.SLDPRT	122 KB
28	GB／T70．1-2000内六角圆柱头螺钉M6×140-0.SLDPRT	94.7 KB
29	GB／T70．1-2000内六角圆柱头螺钉M6×40-0.SLDPRT	108 KB
30	GB／T70．1-2000内六角圆柱头螺钉M8×120-0.SLDPRT	99.7 KB
31	GB／T70．1-2000内六角圆柱头螺钉M8×20-0.SLDPRT	131 KB
32	JB-ZQ-4450 油塞-M42-11.SLDPRT	145 KB
33	LK10系列LK10-80-45-28-0.SLDPRT	475 KB
34	O 型圈 17.17X1.78-5.SLDPRT	129 KB
35	QJH型高压球芯截止阀-M27-0.SLDPRT	181 KB
36	QUQ 型液压空气滤清器 QUQ3-0.SLDPRT	1.19 MB
37	SYT-01-14-01 油管8-0.SLDPRT	88.3 KB
38	Y-100压力表-0.SLDPRT	1.27 MB
39	Y-160L-6.SLDPRT	1.06 MB
40	Z2FS6 双向节流阀.SLDPRT	1.02 MB
41	Z2FS6 双向节流阀1.SLDPRT	248 KB
42	ZDB6 叠加式溢流阀.SLDPRT	1.52 MB
43	ZDB6 叠加式溢流阀.SLDPRT	271 KB
44	三位四通电磁换向阀5.SLDASM	1.37 MB
45	中路管0.SLDPRT	90.5 KB
46	出油管110.SLDPRT	109 KB
47	出油管法兰板0.SLDPRT	131 KB
48	压缩后的弹簧5.SLDPRT	1010 KB
49	吸油密封组件-0.SLDPRT	102 KB
50	吸油管-0.SLDPRT	77.3 KB
51	吸油管法兰板0.SLDPRT	146 KB
52	吸油过滤器-0.sldprt	309 KB
53	回油管0.SLDPRT	81.6 KB
54	回油过滤器 -0.SLDPRT	614 KB
55	回油过滤器111.SLDPRT	155 KB
56	回油过滤器凸台.SLDPRT	80.4 KB
57	国标囊式蓄能器(螺纹连接) NXQ-A-1-L-Φ114-0.SLDPRT	153 KB
58	对丝30-27-0.SLDPRT	180 KB
59	屏幕截图 2024-09-08 233844.png	246 KB
60	屏幕截图 2024-09-08 233903.png	329 KB
61	屏幕截图 2024-09-08 233938.png	91.9 KB
62	屏幕截图 2024-09-08 234014.png	244 KB
63	屏幕截图 2024-09-08 234039.png	243 KB
64	屏幕截图 2024-09-08 234100.png	149 KB
65	屏幕截图 2024-09-08 234128.png	89.9 KB
66	屏幕截图 2024-09-08 234150.png	175 KB
67	屏幕截图 2024-09-08 234222.png	116 KB
68	弹簧5.SLDPRT	964 KB
69	弹簧垫圈5.SLDPRT	134 KB
70	把手.SLDPRT	104 KB
71	油管8-0.SLDPRT	69.6 KB
72	油管8-11230.SLDPRT	72 KB
73	油管9.SLDPRT	65.1 KB
74	油箱盖0.SLDPRT	141 KB
75	油箱隔板.SLDPRT	65.5 KB

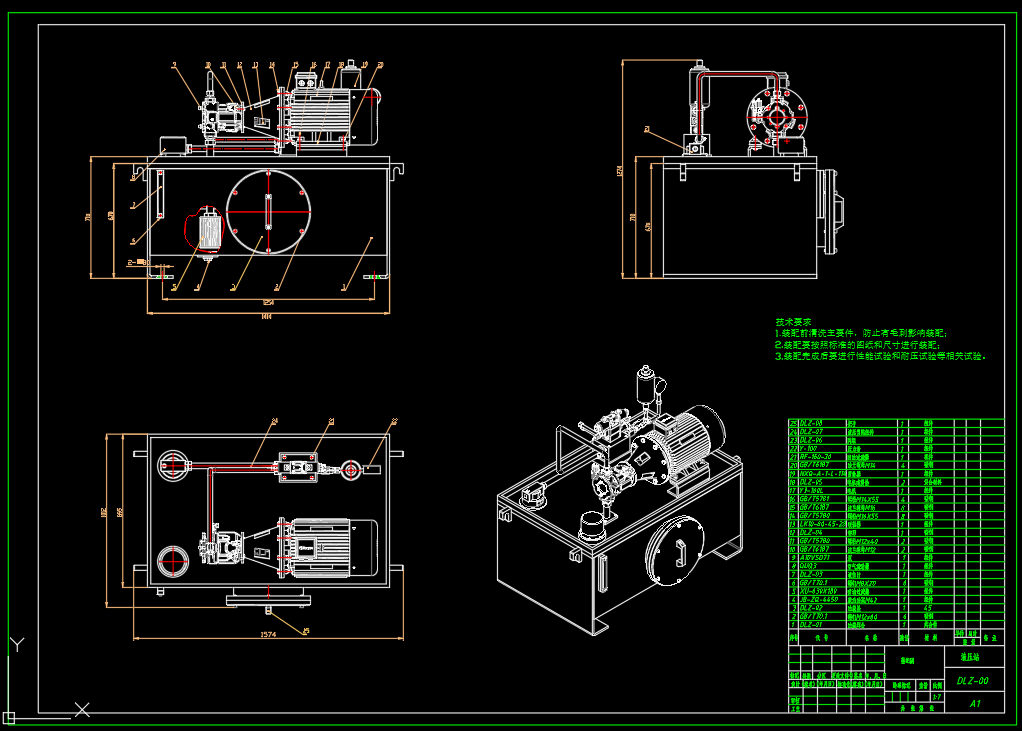

76	泵站总装配体-A1.DWG	1.36 MB
77	泵站总装配体-A1.bak	1.36 MB

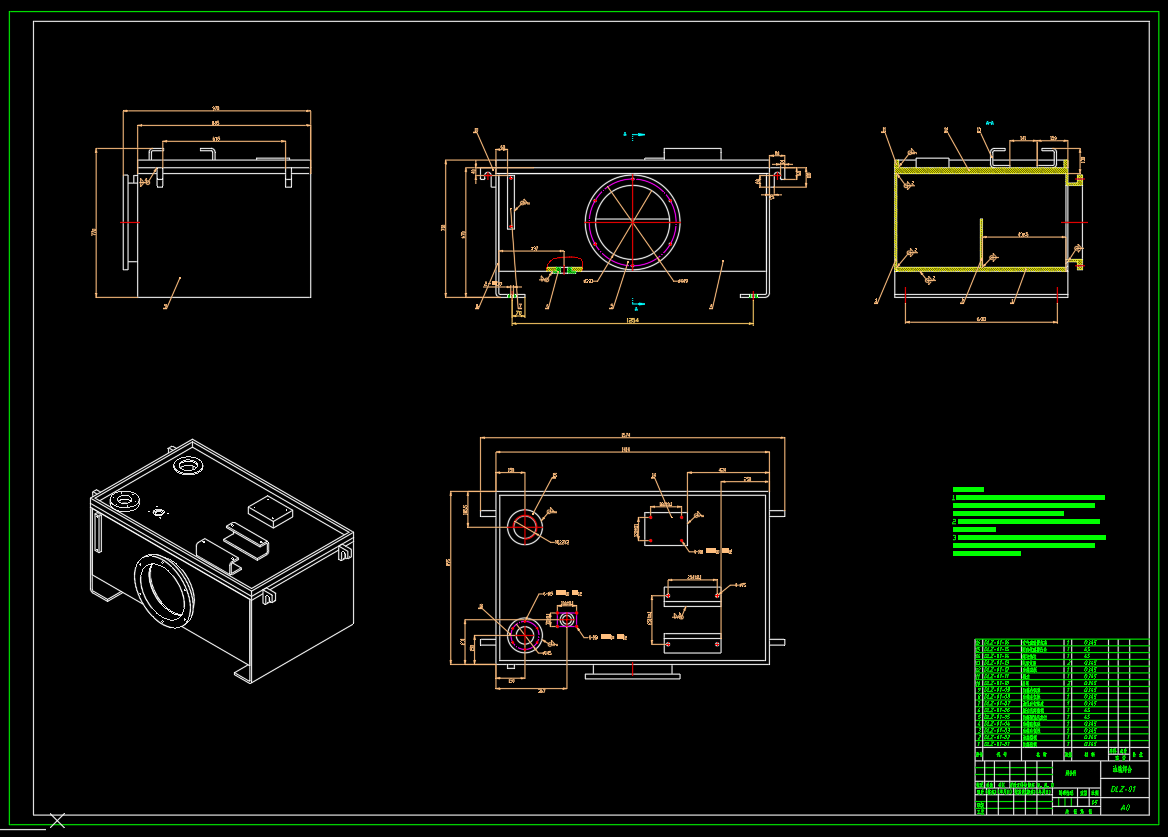

78	泵站油箱焊合-A0.DWG	193 KB

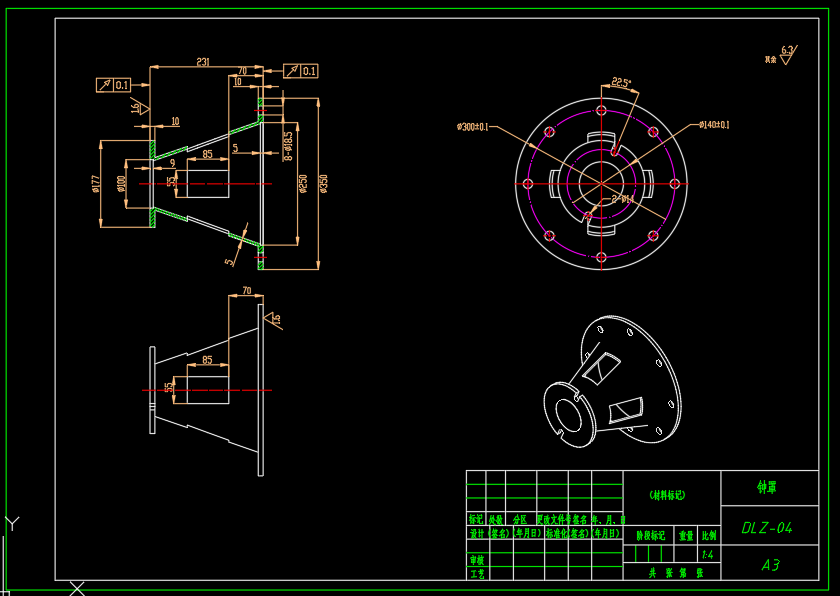

79	泵站钟罩-A3.DWG	122 KB

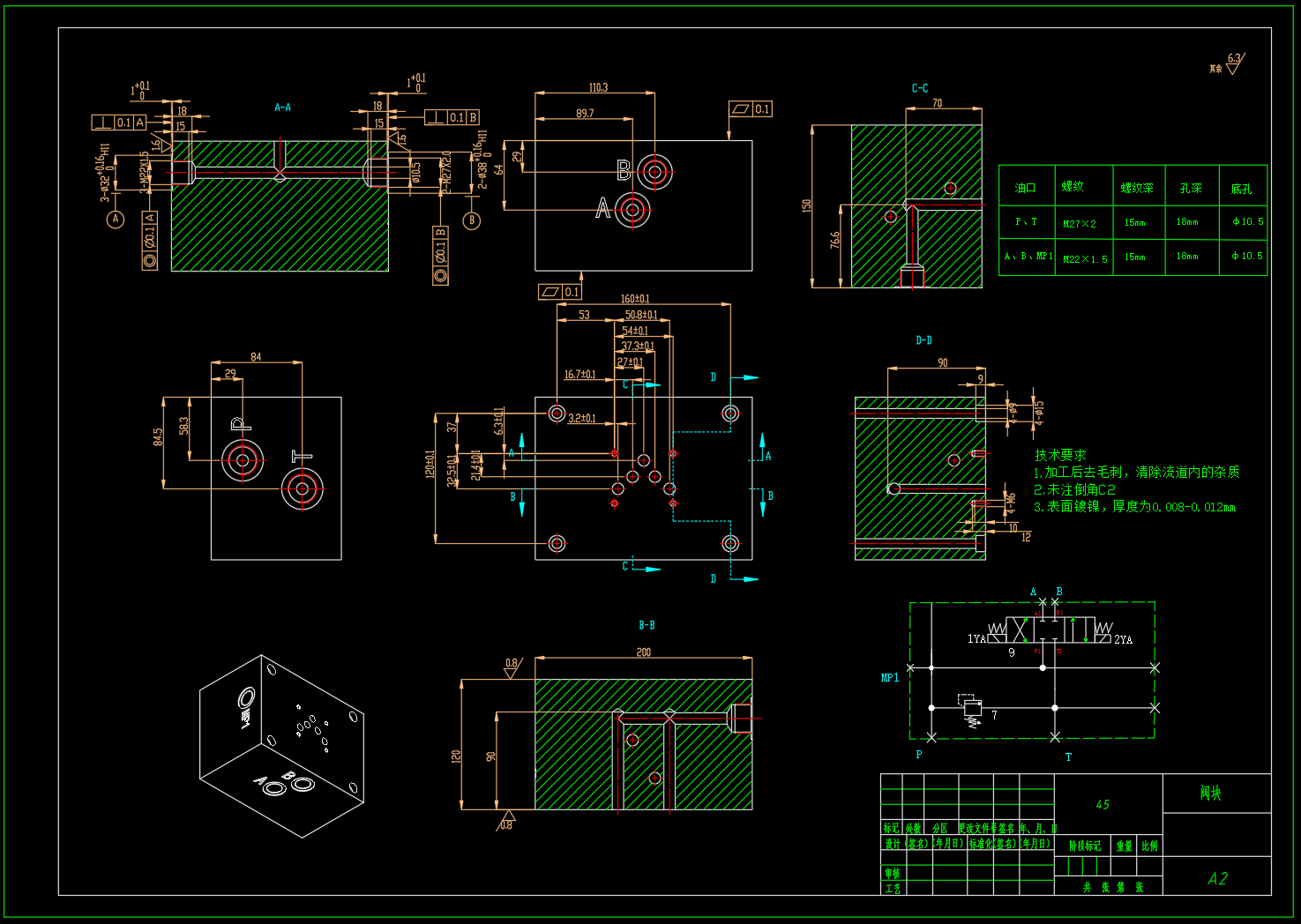

80	泵站阀块-A2.DWG	130 KB

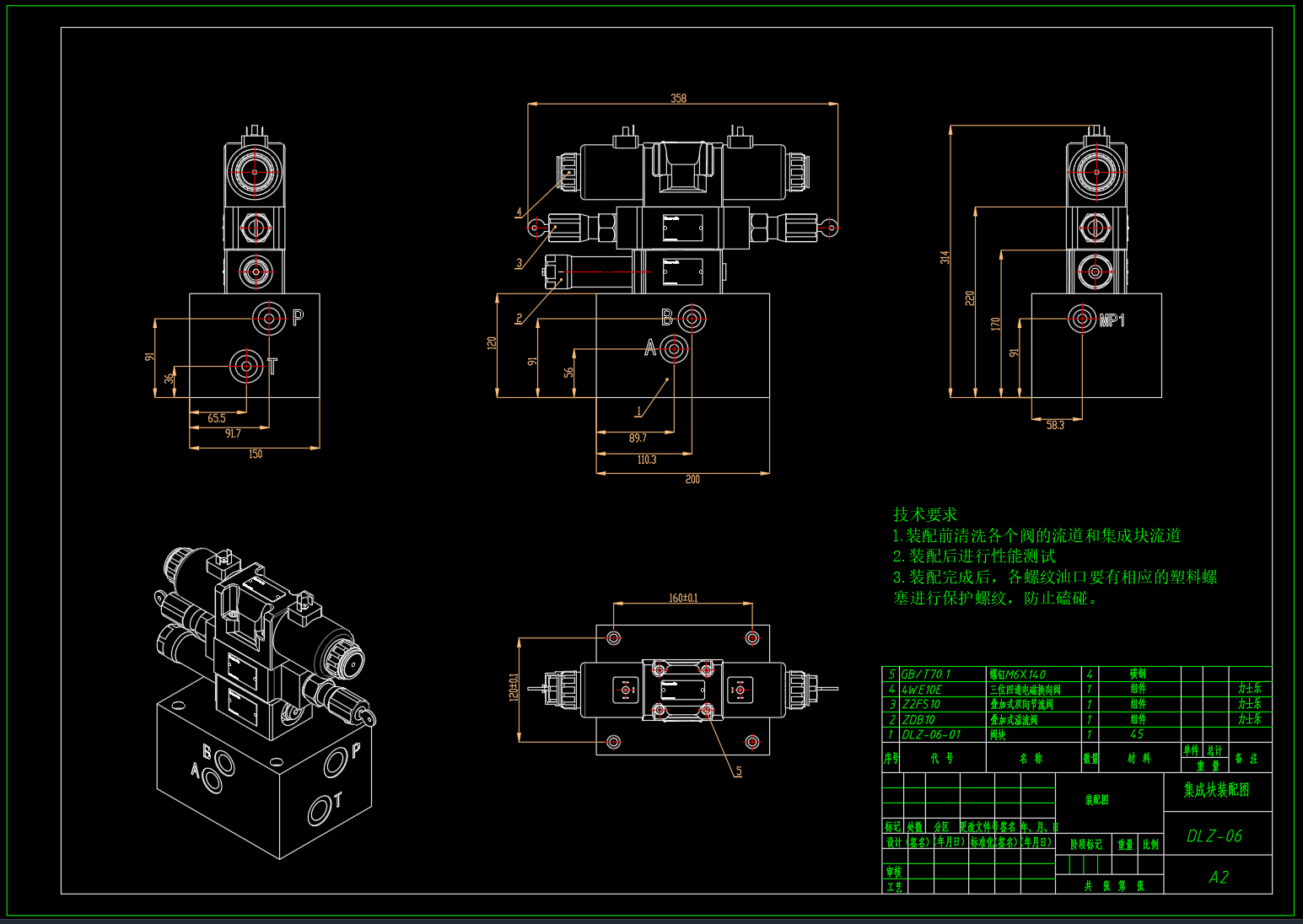

81	泵站集成块装配图-A2.DWG	638 KB

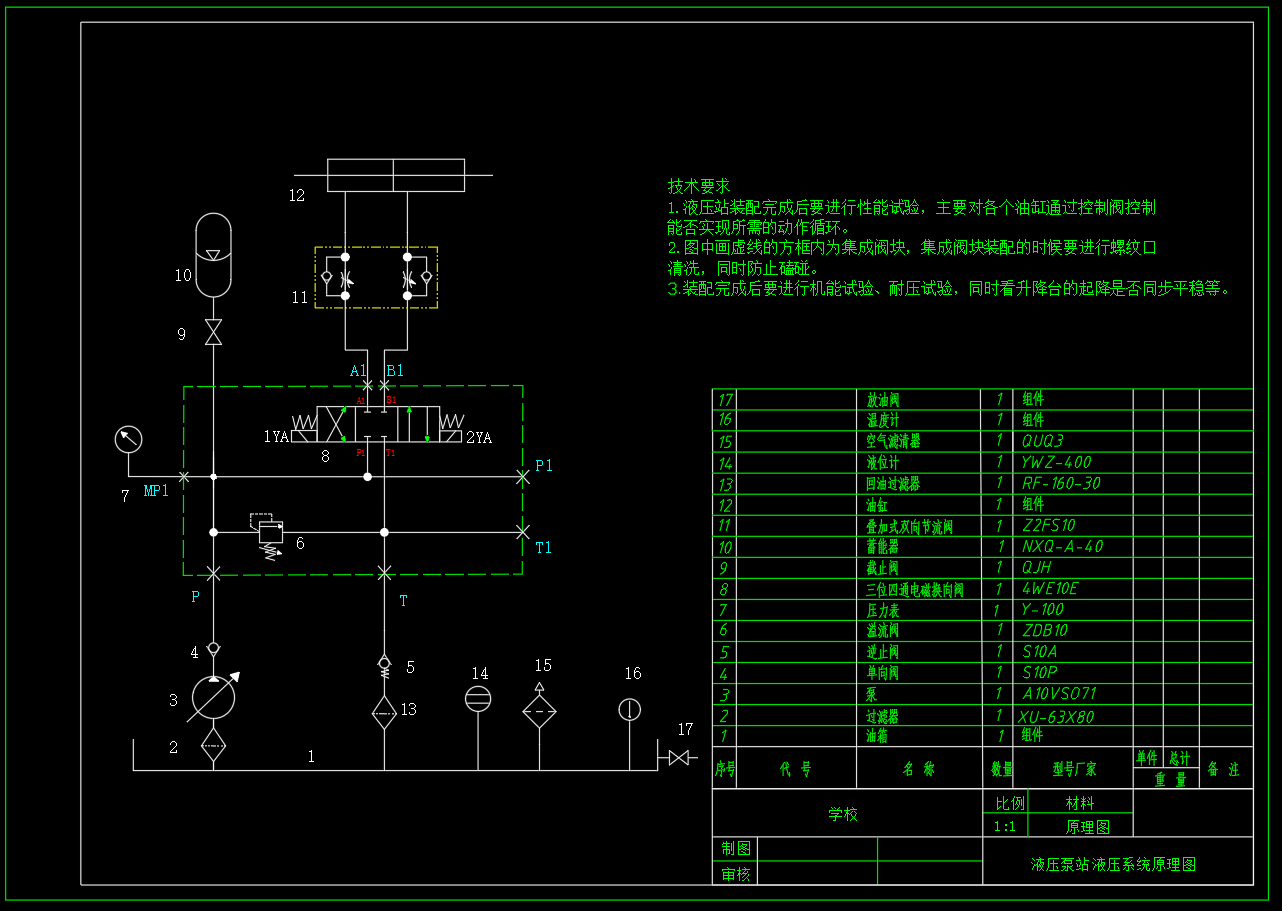

82	泵站-液压系统原理图-A3.dwg	134 KB
83	液位计-0.SLDPRT	375 KB

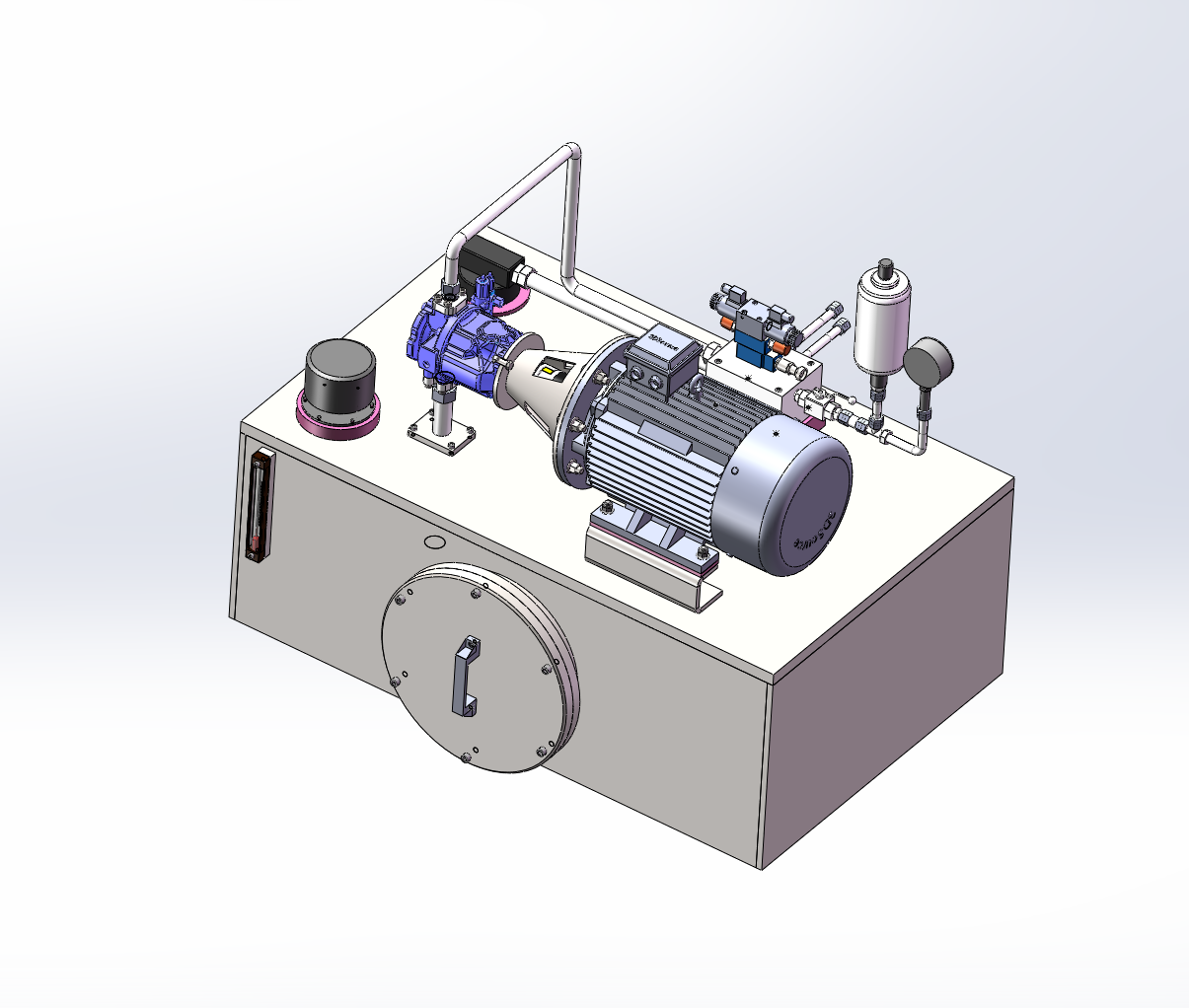

84	液压泵站总装配体0.SLDASM	7.96 MB
85	液压泵站液压系统设计说明书.docx	3.57 MB
