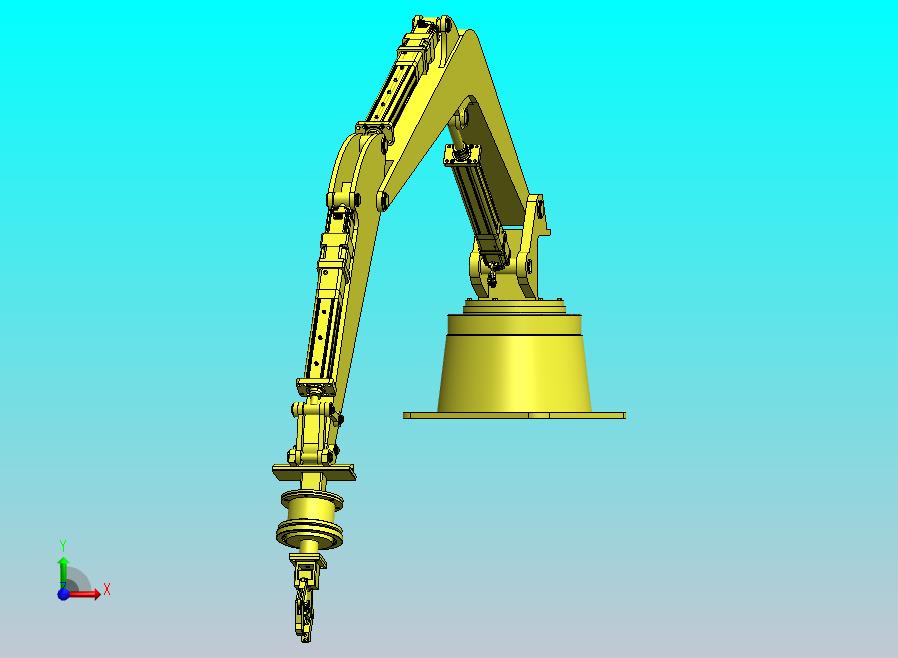

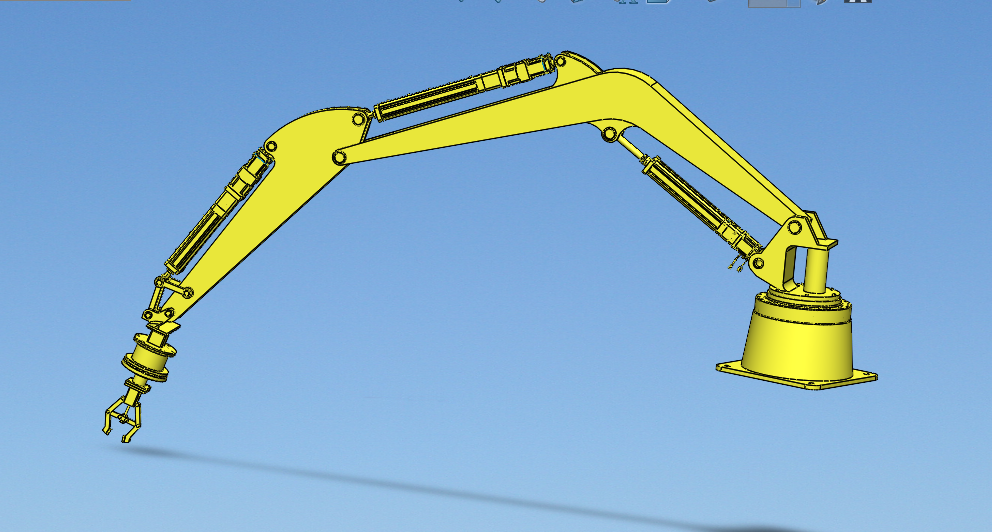

五自由度机械手（ID:845805）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 12.SLDPRT | 249 KB |
| 2 | 33轴套.SLDPRT | 117 KB |
| 3 | 33轴套动臂.SLDPRT | 117 KB |
| 4 | 33销轴.SLDPRT | 140 KB |
| 5 | 33销轴动臂.SLDPRT | 120 KB |
| 6 | 36轴套.SLDPRT | 118 KB |
| 7 | 45轴套上.SLDPRT | 118 KB |
| 8 | 45轴套下.SLDPRT | 119 KB |
| 9 | 45销轴上.SLDPRT | 142 KB |
| 10 | 45销轴下.SLDPRT | 123 KB |
| 11 | 5.SLDPRT | 242 KB |
| 12 | 50轴套.SLDPRT | 119 KB |
| 13 | 50销轴.SLDPRT | 119 KB |
| 14 | 6.SLDPRT | 207 KB |
| 15 | EDA75型电动缸[EDA75-L01-B05-C300-D010-K75030].SLDPRT | 14.1 MB |
| 16 | FD5电动推杆[FD5-A-空载-48].sldasm | 105 KB |
| 17 | QZD80-S200-R5.10.25-T-D1-L1-P2.SLDPRT | 2.85 MB |
| 18 | circlips for shaft--type a large gb.sldprt | 303 KB |
| 19 | circlips for shaft--type b gb.sldprt | 153 KB |
| 20 | hexagon head bolts gb.sldprt | 248 KB |
| 21 | self-aligning thrust roller bearings gb.sldprt | 494 KB |
| 22 | 两爪抓手.SLDASM | 926 KB |
| 23 | 两相86系列混合式步进电机[86BYG250DS-SAKSBL-0601].SLDPRT | 124 KB |
| 24 | 五自由度机械手.SLDASM | 11.3 MB |
| 25 | 四视图.png | 1.45 MB |
| 26 | 回转支撑.SLDPRT | 16 MB |
| 27 | 垫片.SLDPRT | 64.7 KB |
| 28 | 妙铲斗.SLDPRT | 1.07 MB |
| 29 | 小螺杆.SLDPRT | 70 KB |
| 30 | 小螺母.SLDPRT | 72.3 KB |
| 31 | 帅摇杆.SLDPRT | 427 KB |
| 32 | 帅连杆.SLDPRT | 430 KB |
| 33 | 带有旋转自由度的臂总装配图.SLDASM | 853 KB |
| 34 | 底座1.SLDPRT | 209 KB |
| 35 | 总图.png | 721 KB |
| 36 | 手爪安装盘.SLDPRT | 211 KB |
| 37 | 手爪装配体.SLDASM | 250 KB |
| 38 | 摇杆上轴套.SLDPRT | 88 KB |
| 39 | 摇杆下右轴套.SLDPRT | 103 KB |
| 40 | 摇杆下左轴套.SLDPRT | 93.1 KB |
| 41 | 摇杆下销轴.SLDPRT | 101 KB |
| 42 | 斗杆缸QZD80-S350-R5.10.25-T-D1-L1-P2.SLDPRT | 2.88 MB |
| 43 | 明细.png | 118 KB |
| 44 | 机械臂组成.SLDASM | 8.19 MB |
| 45 | 模型树.png | 1.07 MB |
| 46 | 气缸缸体.SLDPRT | 70.2 KB |
| 47 | 气缸轴.SLDPRT | 65.9 KB |
| 48 | 直齿M2X30.SLDPRT | 573 KB |
| 49 | 立柱.SLDPRT | 114 KB |
| 50 | 简易旋转底盘.SLDASM | 2.73 MB |
| 51 | 联轴器上.SLDPRT | 91.9 KB |
| 52 | 联轴器下.SLDPRT | 112 KB |
| 53 | 联轴器中.SLDPRT | 75.6 KB |
| 54 | 联轴器安装盘.SLDPRT | 106 KB |
| 55 | 联轴器装配体.SLDASM | 114 KB |
| 56 | 臂4.SLDPRT | 200 KB |
| 57 | 臂部总装配体.SLDASM | 858 KB |
| 58 | 螺母1.SLDPRT | 71.3 KB |
| 59 | 铲斗上轴套.SLDPRT | 98.1 KB |
| 60 | 铲斗下轴套.SLDPRT | 104 KB |
| 61 | 铲斗下销轴.SLDPRT | 102 KB |
| 62 | 零件1.SLDPRT | 81.9 KB |
| 63 | 零件2.SLDPRT | 79.3 KB |
| 64 | 零件4.SLDPRT | 105 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要55金币
图纸ID：845805
文件大小：72.88M
软件版本：SOLIDWORKS 2024
图纸格式：sldprt,sldasm
参数/编辑：可修改，包括参数
上传时间：2026-02-05
图纸介绍：
