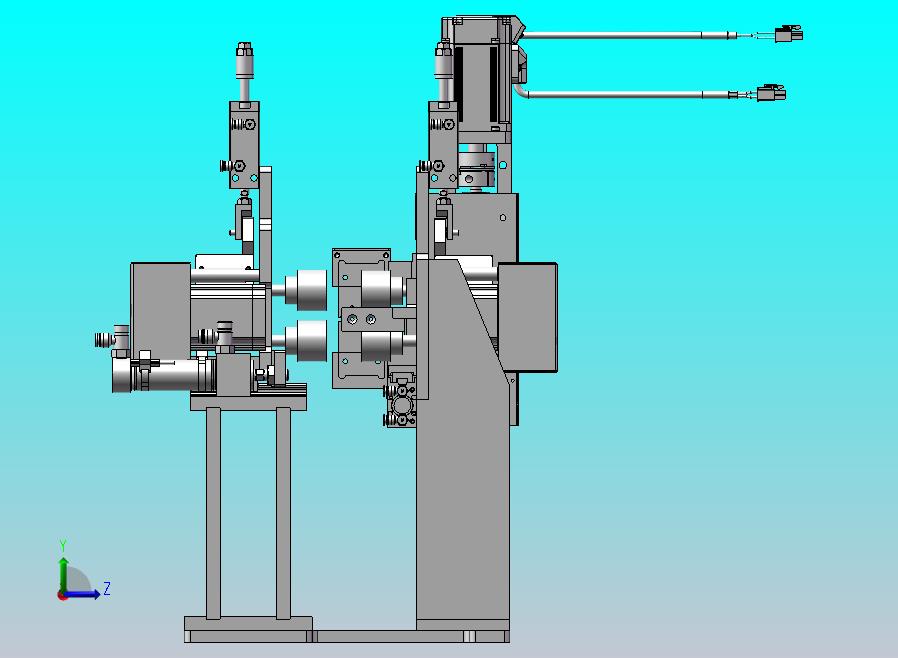

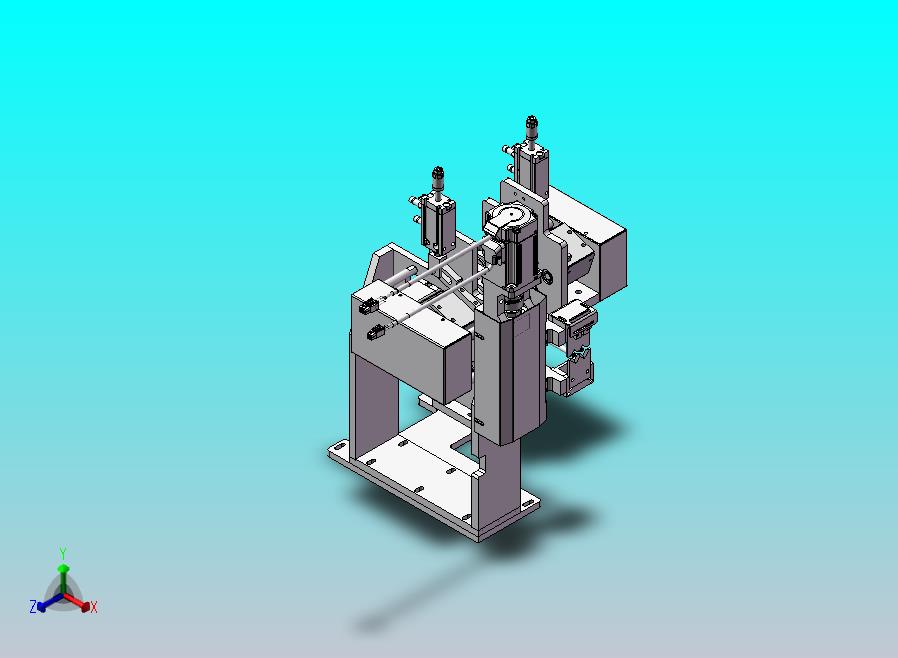

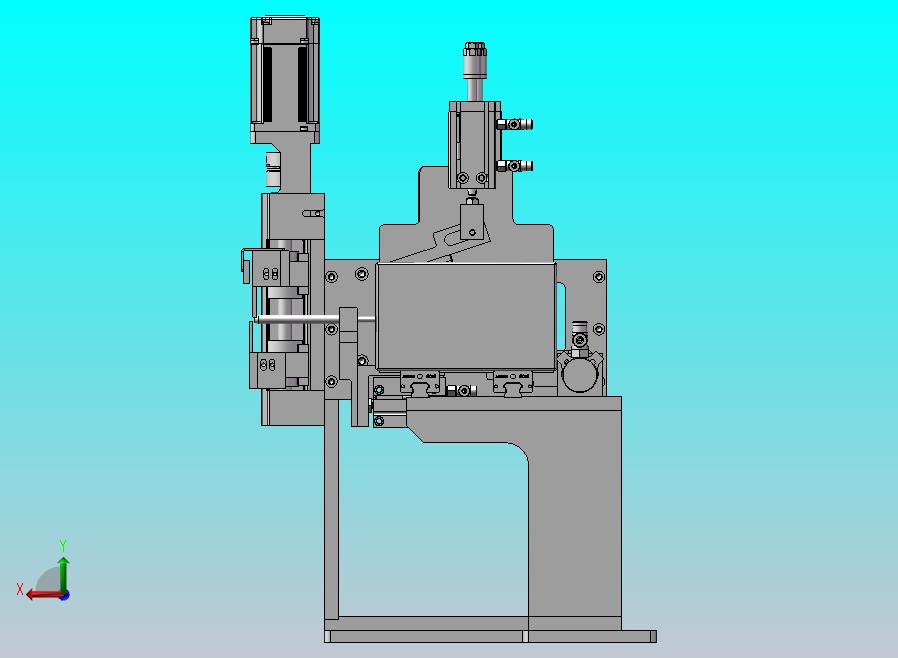

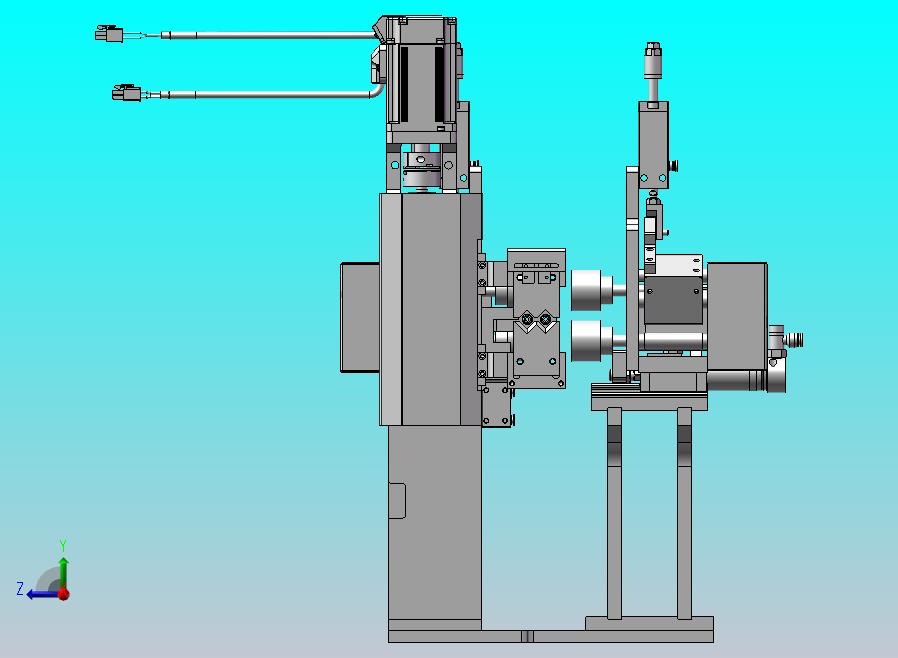

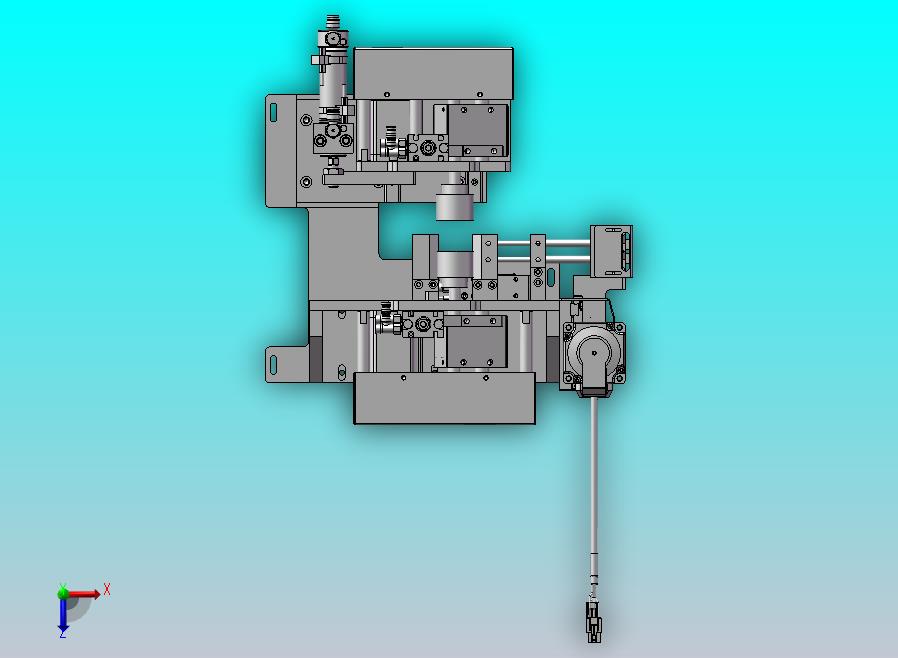

双线剥线机构（ID:846732）

设备部件 / 传动部件 / 双线剥线机构

平面图

3D视图

文件列表

屿双网

#	文件名称	文件大小
1	110203-CTZP04-00 双线剥线组件.SLDASM	4.61 MB
2	110203-CTZP04-01 主板.sldprt	31 KB
3	110203-CTZP04-02 底板 01.sldprt	33.7 KB
4	110203-CTZP04-03 立板 01.sldprt	23 KB
5	110203-CTZP04-04 立板 02.sldprt	26.6 KB
6	110203-CTZP04-05 面板 01.sldprt	37.5 KB
7	110203-CTZP04-06 固定板 01.sldprt	27.7 KB
8	110203-CTZP04-07 电机板(默认).sldprt	25.5 KB
9	110203-CTZP04-08 连接块.sldprt	23.2 KB
10	110203-CTZP04-09 气缸接头.sldprt	21.2 KB
11	110203-CTZP04-10 立柱.sldprt	21.7 KB
12	110203-CTZP04-11 盖板.sldprt	19.4 KB
13	110203-CTZP04-12 摆动罩(默认).sldprt	25.5 KB
14	110203-CTZP04-13 轴承板.sldprt	24.4 KB
15	110203-CTZP04-14 送线轴 01.sldprt	20.5 KB
16	110203-CTZP04-15 送线轴 02.sldprt	20.7 KB
17	110203-CTZP04-16 摆动轴.sldprt	21.2 KB
18	110203-CTZP04-17 光纤调节板(Default).sldprt	29.9 KB
19	110203-CTZP04-18 入口导线座.sldprt	22.9 KB
20	110203-CTZP04-19 入口导线模.sldprt	21.8 KB
21	110203-CTZP04-20 连接板.sldprt	24.1 KB
22	110203-CTZP04-21 出口导线座.sldprt	22.6 KB
23	110203-CTZP04-22 输线管座.sldprt	23.6 KB
24	110203-CTZP04-23 导线导管座.sldprt	22.8 KB
25	110203-CTZP04-24 导线套管.sldprt	20 KB
26	110203-CTZP04-25 输线管.sldprt	19.6 KB
27	110203-CTZP04-26 底板 02.sldprt	30.1 KB
28	110203-CTZP04-27 立板 03.sldprt	22.7 KB
29	110203-CTZP04-28 导轨板.sldprt	29.8 KB
30	110203-CTZP04-29 面板 02.sldprt	32.3 KB
31	110203-CTZP04-30 固定板 02.sldprt	27.6 KB
32	110203-CTZP04-31 滑块板.sldprt	30 KB
33	110203-CTZP04-32 气缸接头.sldprt	24.3 KB
34	110203-CTZP04-33 切刀丝杆.sldprt	19.4 KB
35	110203-CTZP04-34 切刀滑块 01.sldprt	30.5 KB
36	110203-CTZP04-35 切刀滑块 02.sldprt	34.2 KB
37	110203-CTZP04-36 切线刀片 02.sldprt	22.1 KB
38	110203-CTZP04-37 切刀立板.sldprt	28.1 KB
39	110203-CTZP04-38 切刀零点板(默认).sldprt	26.6 KB
40	110203-CTZP04-39 切线刀模 01.sldprt	31.6 KB
41	110203-CTZP04-40 切线刀模 02.sldprt	22.2 KB
42	110203-CTZP04-41 切线刀模 03.sldprt	31.3 KB
43	110203-CTZP04-42 护罩 01(默认).sldprt	39.8 KB
44	110203-CTZP04-43 护罩 02(默认).sldprt	33.8 KB
45	110203-CTZP04-44 护罩 03(默认).sldprt	34.3 KB
46	AirTAC-多固型气缸-MDJ20x20-10S+DMSG-1.sldasm	35.9 KB
47	AirTAC-多固型气缸-MDJ20x20-10S+DMSG.sldasm	36.3 KB
48	AirTAC-导轨气缸-HLH16X20S+DMSH.sldasm	34.3 KB
49	AirTAC-调速阀-PTL4M5A-M.sldprt	49.9 KB
50	AirTAC-调速阀-PTL601A.sldprt	49.8 KB
51	AirTAC-迷你气缸-MARU25x30S+DMSG.sldasm	35.3 KB
52	BOJKE-区域光纤-PR05Q.sldprt	19 KB
53	HIWIN-线性滑块-EGH15CA.sldprt	213 KB
54	HIWIN-线性滑块-MGN12C.sldprt	126 KB
55	HIWIN-线性滑轨-EGH15CA-L100.sldprt	34.6 KB
56	HIWIN-线性滑轨-MGN12C-L145.sldprt	32.9 KB
57	HLH16X20S+DMSH 01.sldprt	58.5 KB
58	HLH16X20S+DMSH 02.sldprt	61 KB
59	HLH16X20S+DMSH 03.sldprt	25.7 KB
60	MARU25x30S+DMSG 01.sldprt	41.5 KB
61	MARU25x30S+DMSG 02.sldprt	22.8 KB
62	MARU25x30S+DMSG 03.sldprt	28 KB
63	MARU25x30S+DMSG 04.sldprt	36.2 KB
64	MDJ20x20-10S+DMSG 01.sldprt	102 KB
65	MDJ20x20-10S+DMSG 02.sldprt	26.2 KB
66	MDJ20x20-10S+DMSG 03.sldprt	29 KB
67	MDJ20x20-10S+DMSG 04.sldprt	29.9 KB
68	MDJ20x20-10S+DMSG 05.sldprt	27.5 KB
69	MDJ20x20-10S+DMSG 06.sldprt	28.8 KB
70	OMRON-槽型光电-EE-SX674.sldprt	34 KB
71	信捷-伺服电机-MS5S-60ST-CS01330B-20P4-S01.sldprt	1010 KB
72	市购-丝杠螺母-SFUL-1204-300.sldprt	20.7 KB
73	市购-电机安装座-HM10-60.sldprt	188 KB
74	市购-送线轮-d10×D35×L35.sldprt	18.2 KB
75	怡合达-凸轮随动器-BPB11-d5.sldprt	22.6 KB
76	怡合达-同步带-ECP11-S3M-150-282(默认).sldprt	23 KB
77	怡合达-同步轮-EBF41-S3M150-18-K-P-d8.sldprt	111 KB
78	怡合达-同步轮-EBF41-S3M150-36-B-P-d10.sldprt	142 KB
79	怡合达-支座组件-LEB31-12（底面需铣3mm）.sldprt	26.5 KB
80	怡合达-深沟球轴承-BAY6000ZZ.sldprt	42.8 KB
81	怡合达-联轴器-DBA51-D32-d8-e14.sldprt	80.2 KB
82	怡合达-金属垫圈-UAJ02-A-D14-V10-T7.sldprt	18.5 KB
83	怡合达-齿轮-VNJ22-1.5-18-B15-B-P13.sldprt	105 KB
84	雷赛智能-步进电机-57CM23.sldprt	948 KB
