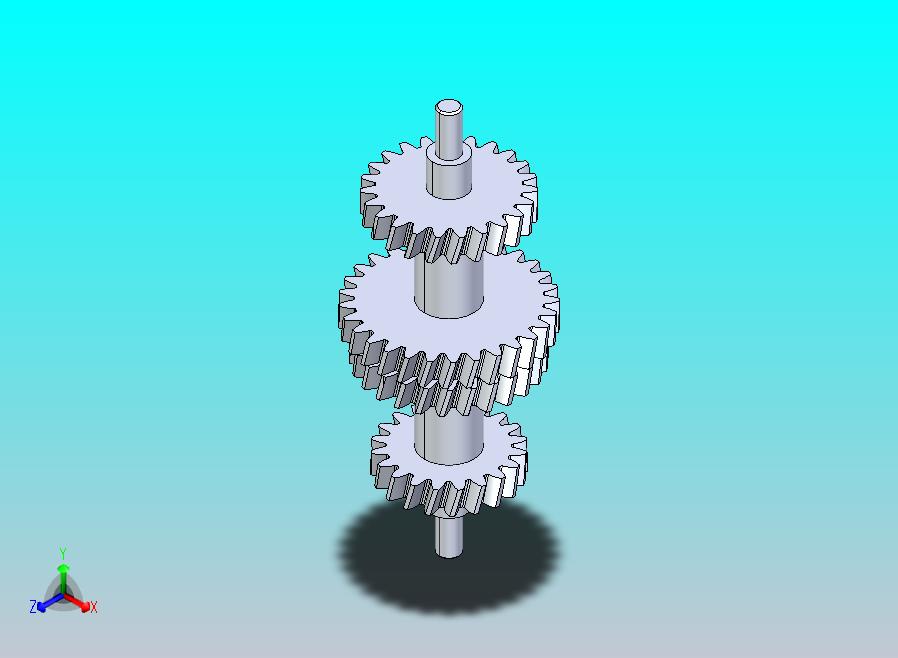

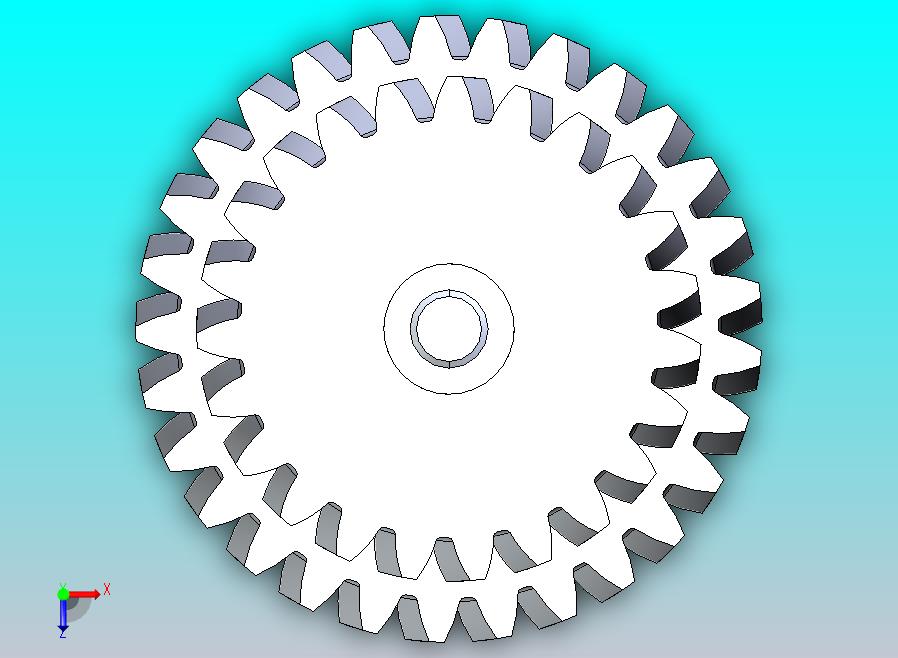

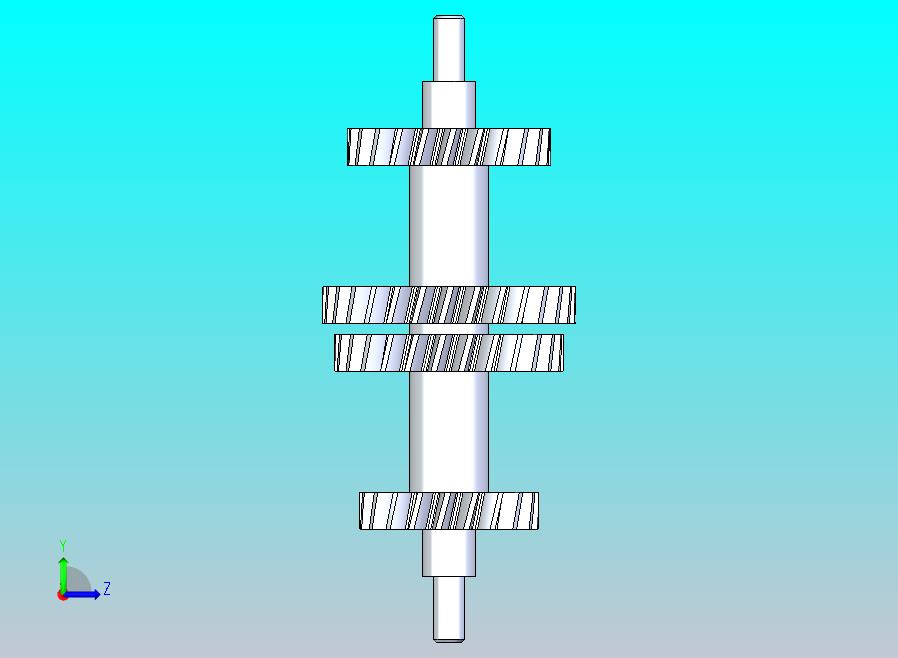

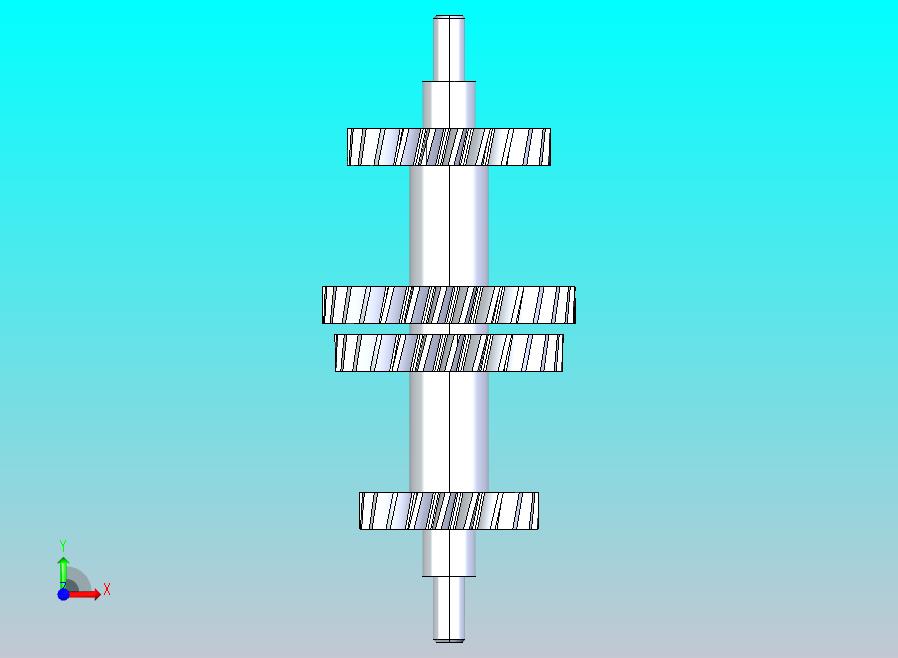

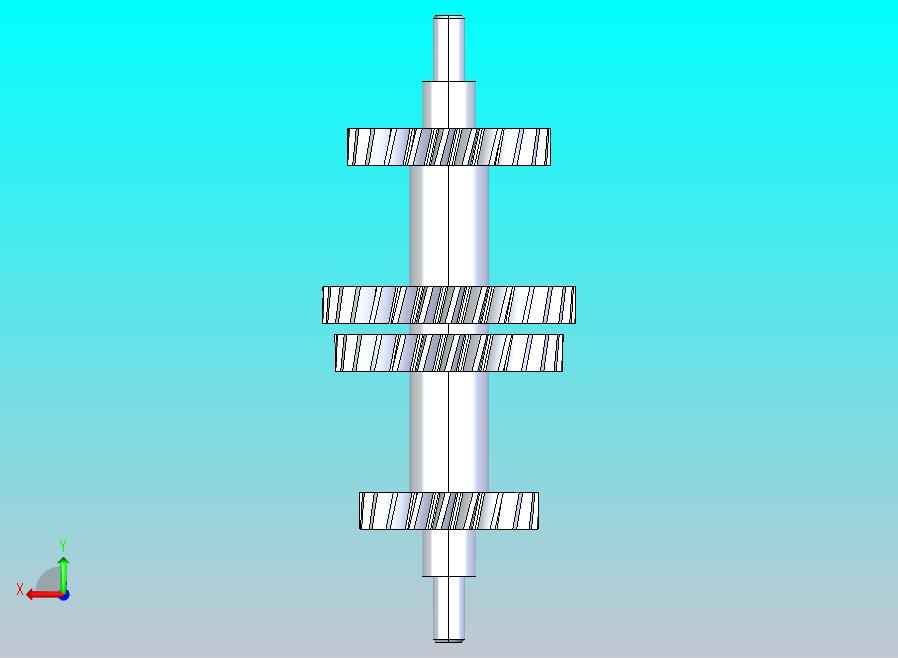

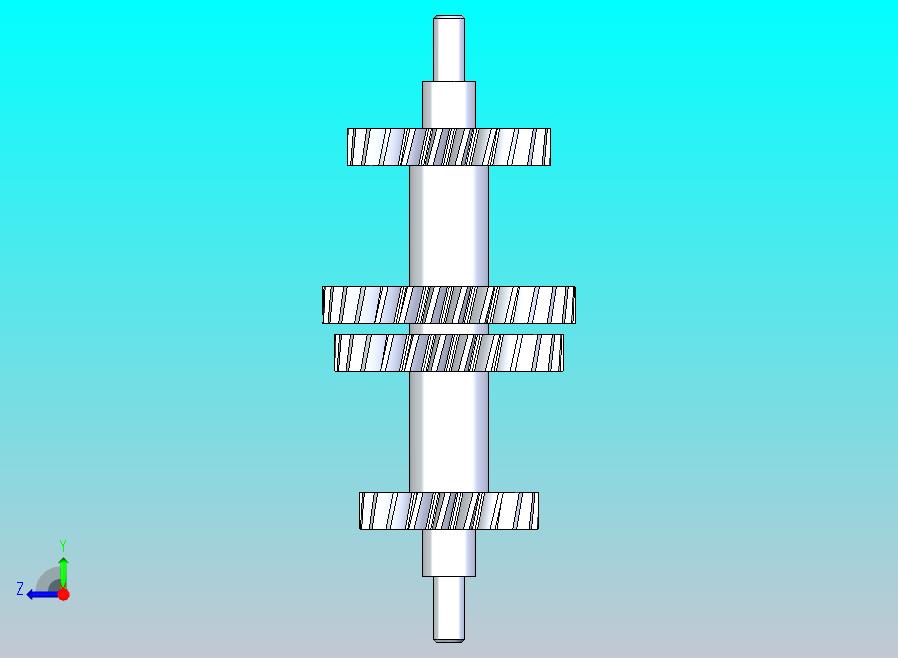

5 速顺序变速箱（ID:854268）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | deep groove ball bearings gb_Rolling bearings 618-4 GB 276-94.STEP.STEP | 460 KB |
| 2 | deep groove ball bearings gb_Rolling bearings 61804 GB 276-94.STEP.STEP | 794 KB |
| 3 | figure.png | 433 KB |
| 4 | helical gear_3_gb_GB - LH Helical gear 3M 23T 15HA 20PA 14FW ---23A75H50L38.0N.STEP.STEP | 9.45 MB |
| 5 | helical gear_3_gb_GB - LH Helical gear 3M 26T 15HA 20PA 14FW ---26A75H50L38.0N.STEP.STEP | 10.9 MB |
| 6 | helical gear_3_gb_GB - LH Helical gear 3M 29T 15HA 20PA 14FW ---29A75H50L38.0N.STEP.STEP | 12.8 MB |
| 7 | helical gear_3_gb_GB - LH Helical gear 3M 32T 15HA 20PA 14FW ---32A75H50L38.0N.STEP.STEP | 14.5 MB |
| 8 | helical gear_3_gb_GB - LH Helical gear 3M 35T 15HA 20PA 14FW ---35A75H50L38.0N.STEP.STEP | 16.3 MB |
| 9 | spur gear_gb_GB - Spur gear 3M 17T 20PA 14FW ---S17A75H50L32.0N.STEP.STEP | 193 KB |
| 10 | spur gear_gb_GB - Spur gear 3M 27T 20PA 14FW ---S27A75H50L20.0N.STEP.STEP | 296 KB |
| 11 | 主轴.STEP.STEP | 223 KB |
| 12 | 副轴集合体-中间（零件版）.STEP.STEP | 41.7 MB |
| 13 | 单面狗牙.STEP.STEP | 316 KB |
| 14 | 外置狗牙-sbsw.STEP.STEP | 147 KB |
| 15 | 外置狗牙缩小版-35齿.STEP.STEP | 141 KB |
| 16 | 拨叉.STEP.STEP | 338 KB |
| 17 | 拨叉缩小版.STEP.STEP | 346 KB |
| 18 | 拨叉轴.STEP.STEP | 9.19 KB |
| 19 | 拨鼓.STEP.STEP | 4.68 MB |
| 20 | 拨鼓定位套-右16.STEP.STEP | 14.4 KB |
| 21 | 拨鼓定位套-外侧.STEP.STEP | 14.4 KB |
| 22 | 拨鼓定位套-左19.STEP.STEP | 14.4 KB |
| 23 | 斜副轴连齿轮-公差设计零件.STEP.STEP | 6.43 MB |
| 24 | 星形轮.STEP.STEP | 145 KB |
| 25 | 星形轮顶件.STEP.STEP | 45.7 KB |
| 26 | 机架-右.STEP.STEP | 116 KB |
| 27 | 机架-右右.STEP.STEP | 77.4 KB |
| 28 | 机架-左.STEP.STEP | 98.3 KB |
| 29 | 机架-左左.STEP.STEP | 98.4 KB |
| 30 | 机架底座.STEP.STEP | 661 KB |
| 31 | 模拟螺钉加轴承.STEP.STEP | 20.5 KB |
| 32 | 狗牙.STEP.STEP | 423 KB |
| 33 | 狗牙缩小版-35齿.STEP.STEP | 412 KB |
| 34 | 直副轴连齿轮-公差设计零件版.STEP.STEP | 166 KB |
| 35 | 真-装配体.STEP | 214 KB |
| 36 | 轴连键1.STEP.STEP | 205 KB |
| 37 | 轴连键中间.STEP.STEP | 205 KB |
| 38 | 键5-41-8.STEP.STEP | 13.1 KB |
| 39 | 隔离套管-中间齿轮.STEP.STEP | 14.5 KB |
| 40 | 隔离套管-斜齿24.STEP.STEP | 14.4 KB |
| 41 | 隔离套管-斜齿45.STEP.STEP | 14.4 KB |
| 42 | 隔离套管-斜齿53.STEP.STEP | 14.4 KB |
| 43 | 隔离套管-直齿轮6.STEP.STEP | 14.4 KB |
| 44 | 隔离套管-连架.STEP.STEP | 14.4 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要10金币
图纸ID：854268
文件大小：126.46M
软件版本：STEP
图纸格式：step
参数/编辑：可修改，不包括参数
上传时间：2026-05-21
图纸介绍：
