试验台测量支架SW（ID:665658）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 0.5M 17T.SLDPRT | 299 KB |
| 2 | 222.SLDPRT | 1.52 MB |
| 3 | GB - Internal spur gear 0.5M 100T 20PA 12FW ---S100S60OD 1.0AF.SLDPRT | 637 KB |
| 4 | GB - Internal spur gear 0.5M 100T 20PA 12FW ---S100S60OD 1.0AF.STEP | 1.04 MB |
| 5 | GB - Internal spur gear 0.5M 50T 20PA 6FW ---S50S30OD 1.0AF.SLDPRT | 282 KB |
| 6 | GB - Internal spur gear 0.5M 50T 20PA 6FW ---S50S30OD 1.0AF.STEP | 534 KB |
| 7 | GB - Internal spur gear 0.5M 50T.SLDPRT | 532 KB |
| 8 | GB - Rack-spur - rectangular 0.5M 20PA 8FW 8PH 500L---SAll.SLDPRT | 2.96 MB |
| 9 | GB - Rack-spur - rectangular 0.5M 20PA 8FW 8PH 500L---SAll.STEP | 2.97 MB |
| 10 | GB - Rack-spur - rectangular 1M 20PA 10FW 10PH 500L---SAll.SLDPRT | 554 KB |
| 11 | GB - Rack-spur - rectangular 1M 20PA 12FW 12PH 500L---SAll.SLDPRT | 667 KB |
| 12 | GB - Rack-spur - rectangular 1M 20PA 12FW 12PH 500L---SAll.STEP | 1 MB |
| 13 | GB - Spur gear 0.5M 17T 20PA 5FW ---S17C6H6L0.8N.SLDPRT | 283 KB |
| 14 | GB - Spur gear 0.5M 17T 20PA 5FW ---S17C6H6L0.8N.STEP | 208 KB |
| 15 | GB - Spur gear 0.5M 17T.SLDPRT | 312 KB |
| 16 | GB_CROSS_SCREWS_TYPE10 M2.5X4-2.5-H1-S.SLDPRT | 196 KB |
| 17 | GB_CROSS_SCREWS_TYPE2 M3X6-6 H type-S.SLDPRT | 248 KB |
| 18 | GB_HEXAGON_TYPE9 M3-N.SLDPRT | 164 KB |
| 19 | Rolling bearings FF617-4 GB 7218-1995.SLDPRT | 373 KB |
| 20 | Rolling bearings S719-6 GB 292-94.SLDPRT | 332 KB |
| 21 | x1.SLDPRT | 70.9 KB |
| 22 | 三维总图.png | 31.9 KB |
| 23 | 上盖.SLDPRT | 187 KB |
| 24 | 下丝杠.SLDPRT | 3.1 MB |
| 25 | 下端盖.SLDPRT | 144 KB |
| 26 | 下端盖1.SLDPRT | 142 KB |
| 27 | 下连接板.SLDPRT | 103 KB |
| 28 | 主视图.png | 13.3 KB |
| 29 | 俯视图.png | 7.95 KB |
| 30 | 光杆.SLDPRT | 47.5 KB |
| 31 | 光杆1.SLDPRT | 52.8 KB |
| 32 | 压板.SLDPRT | 190 KB |
| 33 | 固定块.SLDPRT | 168 KB |
| 34 | 壳体.SLDPRT | 97.9 KB |
| 35 | 外盖.SLDPRT | 332 KB |
| 36 | 帽子.SLDPRT | 483 KB |
| 37 | 帽子1.SLDPRT | 510 KB |
| 38 | 总装.SLDASM | 7.01 MB |
| 39 | 总装.SLDPRT | 38 KB |
| 40 | 总装.STEP | 14.1 MB |
| 41 | 支柱.SLDPRT | 620 KB |
| 42 | 支柱1.SLDPRT | 555 KB |
| 43 | 明细.png | 138 KB |
| 44 | 滑动轴承.SLDPRT | 56.8 KB |
| 45 | 滑块.SLDPRT | 275 KB |
| 46 | 盖.SLDPRT | 289 KB |

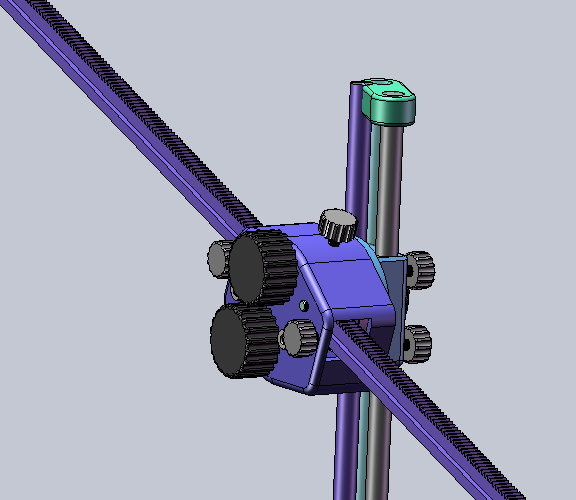

| 47 | 细节.png | 71.2 KB |
| 48 | 螺母.SLDPRT | 83.7 KB |
| 49 | 轴承圈.SLDPRT | 88.6 KB |
| 50 | 铜垫圈.SLDPRT | 71.5 KB |
| 51 | 锁紧螺母.SLDPRT | 561 KB |
免责申明:
本网站模型由用户自行上传，如权利人发现存在误传其作品情形，请及时与本站联系。
立即下载
此图纸下载需要666金币
图纸ID：665658
文件大小：27.27M
软件版本：SOLIDWORKS 2022,STEP
图纸格式：sldprt,step,sldasm
参数/编辑：可修改，包括参数
上传时间：2025-02-10
图纸介绍：
